CNC Cylindryczny młynek OD

Szczegóły produktu

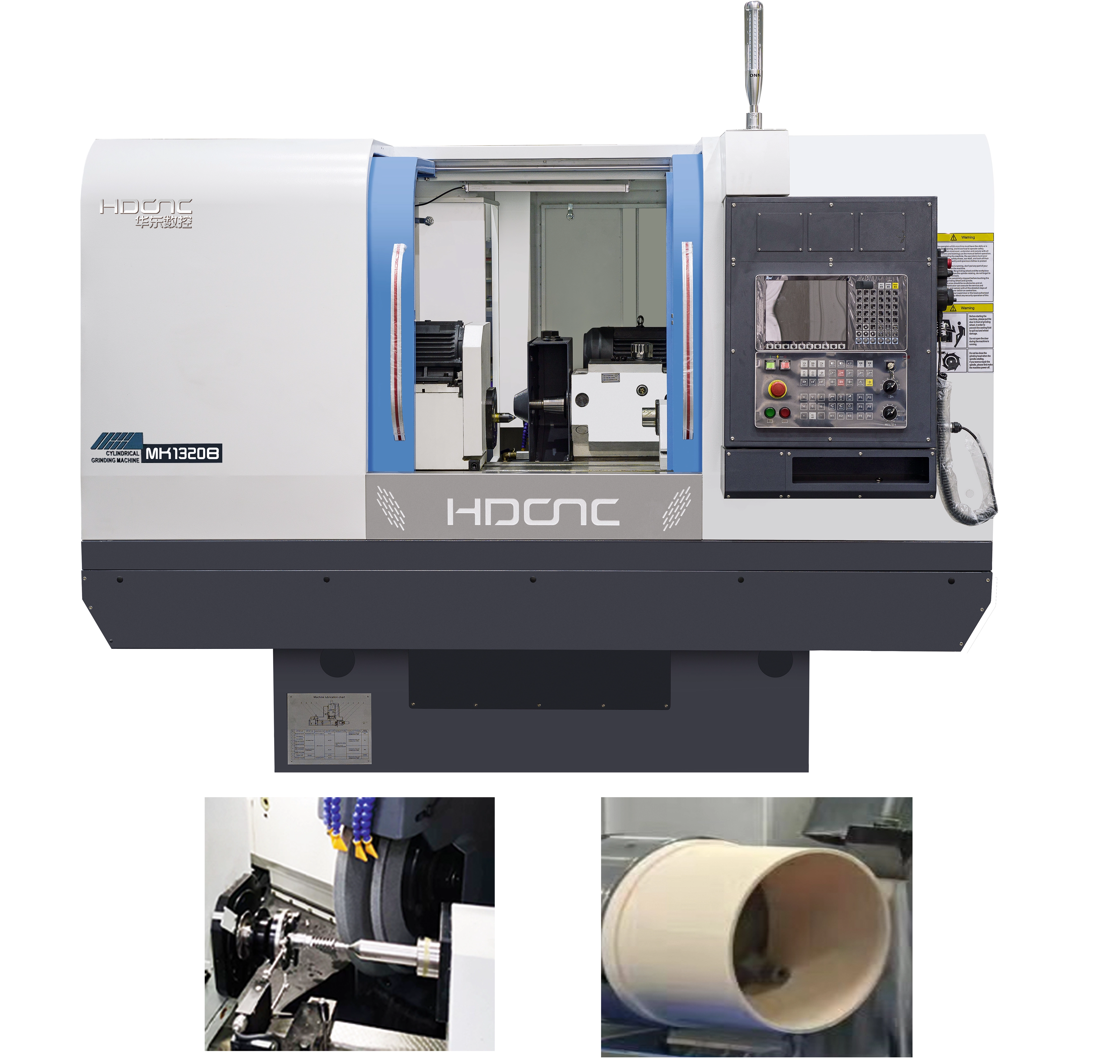

CNC Cylindryczny młynek OD

2 Osi łącze CNC Cylindryczny młynek, standard z systemem HNC808D, Siemens lub Fanuc jako opcjonalnie.
Wysoka wytrzymałość i niski naprężenie płorowego materiału ht300, o wysokiej sztywności i precyzyjnej stabilności

Model MKS ma wysoką liniową głowicę prędkości, co może pomóc poprawić wydajność przetwarzania

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Opis produktu

Aplikacja maszynowa

Przemysł szklany

Przemysł hydrauliczny

Przemysł reduktorów

Przemysł szafirowy

Standardowe akcesoria

Zbiornik z chłodem	Pies jazdy	Wyrównanie klinów	kołnierz koła
Narzędzia do ekstraktoru koła	standardowe koło	Równoważenie altany	centra
Pełna zamknięta pokrywa (tylko dla serii MK1320)

Opcjonalne akcesoria

Stojak na równoważenie kół	separator magnetyczny	separator magnetyczny i filtr papieru
Diamentowy pióro	Pełna okładka	końcowy miernik twarzy
Zamknięty stały odpoczynek	On-line Wskaźnik o średnicy zewnętrznej

Parametry maszyny

Opis	Jednostka	MK (S) 1320B
Ogólna pojemność
MAX. -Długość mielenia (OD)	mm	500/750
Wysokość środka	mm	135
Dia. Grinding (OD)	mm	8-200
Max. Waga przedmiotu	kg	50
Głowica robocza
Center Taper	Mt	4
Prędkość wrzeciona (stepless)	R/min	26-260 (60-600)
Głowica kółka
Max. wymiar koła (ODwid)	mm	40050203
Prędkość peryferyjna kół	SM	35 (50)
Min.set Unit	mm	0.0001
Stabilna
Max. obrotowy kąt stołu	°	5 (500) 3 (750)
Max. obrotowy kąt stołu	°	9
Ogon
Center Taper	Mt	4
Quill ręcznie podróżuje	mm	30
System elektryczny
System CNC		Standard: HNC808DG Opcjonalne: Siemens Fanuc 0i
Zasilanie silnika na głowie kół	KW	4 (11)
Workhead Motor Power	KW	1.1
Dokładność obróbki
Okrągłość	μm	2 (1,5）
Cylindryczność	μm	5
Chropowatość	μm	RA 0,2
Maszyna
Waga	kg	MK （S） 1320BX500 ： 3000/5500 MK （S） 1320BX750 ：: 3500/6000
Wymiar pakietu (lwh)	cm	285200228 340200228

Opis		Jednostka	MK （S） 1332*1000 /1500
Ogólna pojemność
MAX. -Długość mielenia (OD)		mm	1000/1500
Wysokość środka		mm	180
Dia. Grinding (OD)		mm	8-320
Max. Waga przedmiotu		kg	150
Głowica robocza
Center Taper		Mt	5
Prędkość wrzeciona (stepless)		R/min	19-190 （35-350）
Głowica kółka
Max. wymiar koła (ODwid)		mm	60075305 （600100203）
Prędkość peryferyjna kół		SM	35 （50）
Min.set Unit		mm	0.0001
Stabilna
Max. obrotowy kąt stołu	CW	°	3
	CCW	°	7 (1000) 6 (1500)
Ogon
Center Taper		Mt	4
Quill ręcznie podróżuje		mm	30
System elektryczny
System CNC			Standard: HNC808DG Opcjonalne: Siemens Fanuc 0i
Zasilanie silnika na głowie kół		KW	11
Workhead Motor Power		KW	1.5
Dokładność obróbki
Okrągłość		μm	2.5
Cylindryczność		μm	8
Chropowatość		μm	RA 0,2
Maszyna
Waga		kg	4000 (1000) 4800 (1500)
Wymiar pakietu (lwh)		cm	425225228 (1000) 545225228 (1500)

Opis	Jednostka	MKE1432*1000 /1500
Ogólna pojemność	mm
Odległość między środkiem	mm	1000/1500
Wysokość środka	mm	180
Dia. Ground	mm	8-320
Max. Waga przedmiotu	kg	150
Głowica robocza
Center Taper		4
prędkość wrzeciona (stepless)	RPM	26-260
Głowica kółka
Max. wymiar koła (ODwid)	mm	40050203
Prędkość peryferyjna kół	SM	35
Min Set Unit	mm	0.0001
Stabilna
Maksymalny kąt łączenia tabeli (CW)	stopień	3
Maksymalny kąt łączenia tabeli (CCW)	stopień	7 （1000） 6 （1500）
Ogon
Center Taper		4
Podróż pióra	mm	30
Układ elektryczny
Zasilanie silnika na głowie kół	KW	5.5
Workhead Motor Power	KW	1.5
Dokładność obróbki
Okrągłość	μm	3
Cylindryczność	μm	8
Chropowatość	μm	RA0.32
Waga brutto	Kg	3800 （1000） 4000 （1500）
Wymiar pakowania	cm	326190205 （1000） 426190205 （1500）

Opis		Jednostka	MKE1350
Ogólna pojemność
MAX. -Długość mielenia (OD)		mm	1500/2000/3000/4000
Wysokość środka		mm	270
Dia. Grinding (OD)		mm	25-500
Max. Waga przedmiotu		kg	1000
Głowica robocza
Center Taper		Mt	6
Prędkość wrzeciona (stepless)		R/min	10-100
Głowica kółka
Max. wymiar koła (ODwid)		mm	75075305
Prędkość peryferyjna kół		SM	35
Min.set Unit		mm	0.0001
Stabilna
Max. obrotowy kąt stołu	CW	°	3 (1500) 2 (2000/3000) 1 (4000)
	CCW	°	6 (1500) 5 (2000) 3 (3000) 2 (4000)
Ogon
Center Taper		Mt	6
Quill ręcznie podróżuje		mm	70
System elektryczny
System CNC			Standard: HNC808DG Opcjonalne: Siemens Fanuc 0i
Zasilanie silnika na głowie kół		KW	15
Workhead Motor Power		KW	4
Dokładność obróbki
Okrągłość		μm	2.5 (1500) 3 (2000/3000/4000)
Cylindryczność		μm	8 (1500/2000/3000) 12 (4000)
Chropowatość		μm	RA 0,3
Maszyna
Waga		t	10 (1500) 11 (2000) 13 (3000) 17 (4000)
Wymiar pakietu (lwh)		cm	543225210 (1500) 583225210 (2000) 796225210 (3000) 996225210 (4000)

Cechy

2 Osi łącze CNC Cylindryczny młynek, standard z systemem HNC808D, Siemens lub Fanuc jako opcjonalnie.
Wysoka wytrzymałość i niski naprężenie płorowego materiału ht300, o wysokiej sztywności i precyzyjnej stabilności
System sterowania narzędziami z przyjaznym interfejsem i idealnym sprzętem alarm i funkcja diagnozy
Stół podróżuje na jednym V, jeden płaski przewodnik
Stepless Workhead pomóż wybrać odpowiednią prędkość
Hydraulicznie napędzane przemieszczenie podłużne
Stolik maszynowy SIVELS dla łatwego szlifowania stożkowego
Zaawansowany hydrostatyczny układ smarowania
hydraulicznie kontrolowanystek tylny jako opcjonalny
Model MKS ma wysoką liniową głowicę prędkości, co może pomóc poprawić wydajność przetwarzania.
