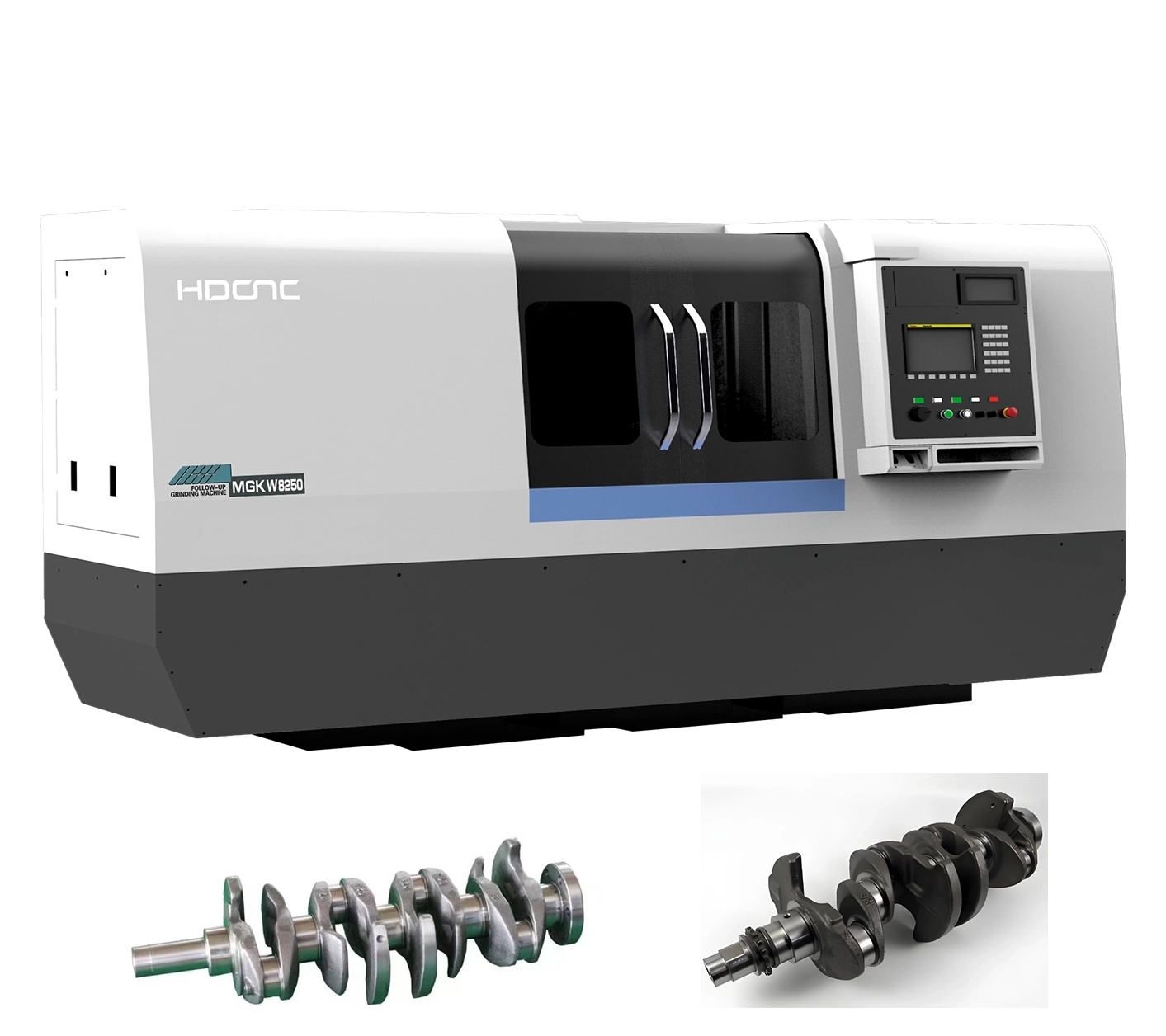

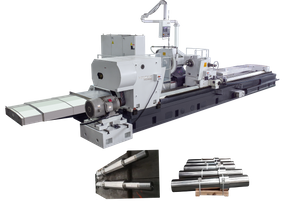

1. Charakterystyka konstrukcyjna obrabiarek
Projekt systemu sterowania wykorzystuje zaawansowane i niezawodne urządzenia jako platformę sterowania obrabiarką, z wbudowanymi modułami funkcyjnymi szlifowania uzupełniającego, przyjaznym dla użytkownika interfejsem człowiek-maszyna oraz kompletnym alarmem o usterkach sprzętu i funkcjami diagnostycznymi.
System CNC kontroluje ruch osi X (oś napięcia poprzecznego koła szlifowania) i osi Z (oś podłużne koła szlifierskiego), a także ruch osi C1 obrotowego zasilającego obrotowego zasilającego obrotowego zasilającego elementu obrotowego i może osiągnąć połączenie osi X i C1. W przypadku szlifowania obserwacji wału korbowego na dużą skalę C1 i C2 (wrzeciona o tylnej części, specjalne przywiązanie) można osiągnąć zgodnie z wymaganiami procesu szlifowania w razie potrzeby. Wyposażony w kontroler PMC i wyświetlacz LCD.
Operator może ustawić parametry szlifowania i edytować cykl procesu szlifowania przez ekran wyświetlacza w rozmowie ludzkiej-maszyny, osiągając automatyczne szlifowanie maszynowego narzędzia. Automatyczne cięcie i okresowe karmienie można osiągnąć poprzez kontrolę programu, a także można zastosować elektroniczne zasilanie koła ręcznego.
2. Główne specyfikacje
Opis | Jednostka | Specyfikacje | ||
Wysokość środka | mm | 350 | ||
Odległość między centrami | mm | 1000150020003000 | ||
Średnica zewnętrzna | mm | Ø8 ～ Ø320 | ||
Max. Średnica obrotu | mm | Ø500 | ||
Maksymalna długość szlifowania | mm | 1000150020003000 | ||
Maksymalna pojemność ładowania （Test typu） | kg | 500 | ||
Max. Obrotowy kąt stołu | zgodnie ze wskazówkami zegara | ° | 2 ° | |
Odwrotnie | 3 ° | |||
Max. Wymiar koła | mm | Wheel CBN ： 750 × 40 × 305 | ||
Prędkość peryferyjna kół | SM | ≤80 | ||
Możliwe obrót skorupy kół szlifierskiej | Niezakładny | |||
Workhead stożka | MT#6 | |||
Prędkość robocza | RPM | 50 Hz ： 0 ～ 200 | ||
Możliwy obrót wrzeciona roboczego | Rotatable | |||
Tryb napędu wrzeciona roboczego | DDR DIRET-DRIVE | |||
Możliwa obrotu skorupy roboczej | Niezakładny | |||
Górna stożka z ogonem | MT#6 | |||
Podróż pióra | mm | 30 | ||
Tryb jazdy osi Z (podłużny) | Servo Drive | |||
Oś Z (podłużne) udar zasilania | mm | 1200 | ||
Oś Z (podłużna) zakres prędkości ruchu | MM/min | 0 ～ 6000 | ||
Oś Z (podłużna) minimalna rozdzielczość CNC | mm | 0.001 | ||
Otwarta statyczna szyna z ciśnieniem | ||||
Tryb jazdy osi X (boczny) | DDL Direct-Drive | |||
Oś X (boczna) udar zasilający | mm | 400 | ||
MM/min | 0 ～ 20000 | |||
Oś X (boczna) minimalna rozdzielczość CNC | mm | 0.001 | ||
Oś X (boczna) kontrola zamkniętej pętli | Standardowa konfiguracja (linijka kratowa) | |||
Oś X (boczna) forma kolei prowadzącej | Zamknięta szyna statyczna ciśnienie | |||
Koncentryczna okrągłość osi | mm | ≤ 0,002 | ||
Spójność średnicy osi koncentrycznej | mm | ≤ 0,003 | ||
Obserwacja osi ekscentrycznej szlifowania prawdziwej okrągłości | mm | ≤ 0,003 | ||
Konsystencja mimośrodowej średnicy szlifowania wału | mm | ≤ 0,008 | ||
Chropowatość | μm | ≤ Ra0,32 | ||
Równoległość | mm | ≤ 0,015 | ||
2. Zakres aplikacji

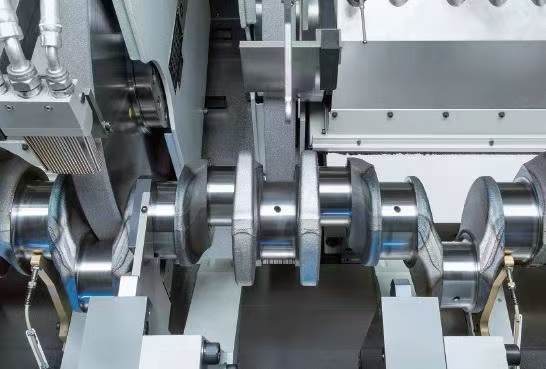

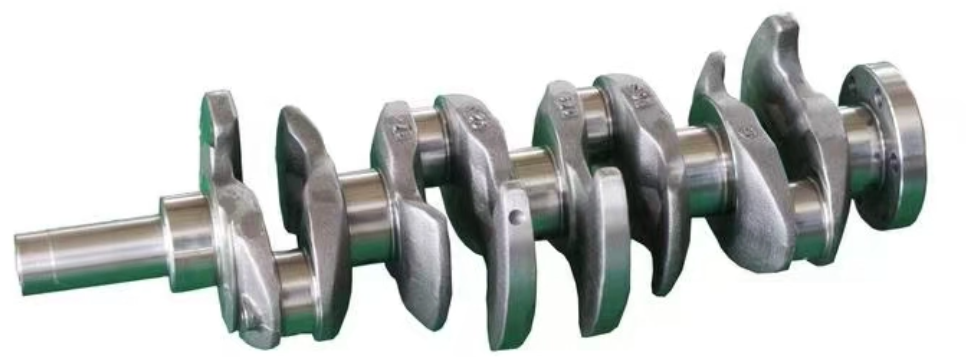

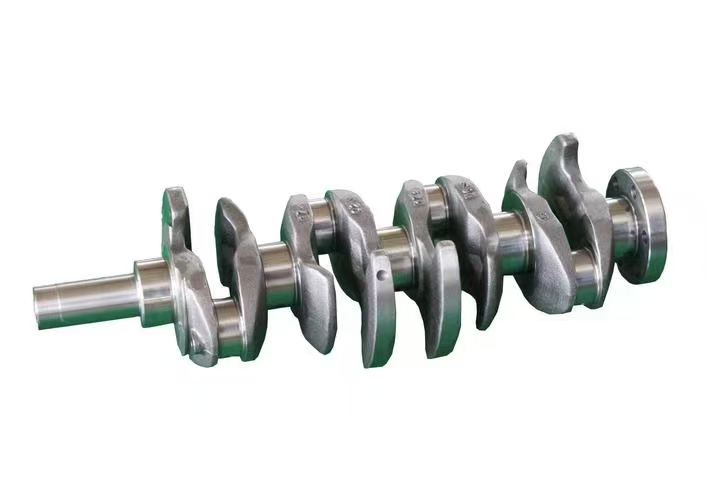

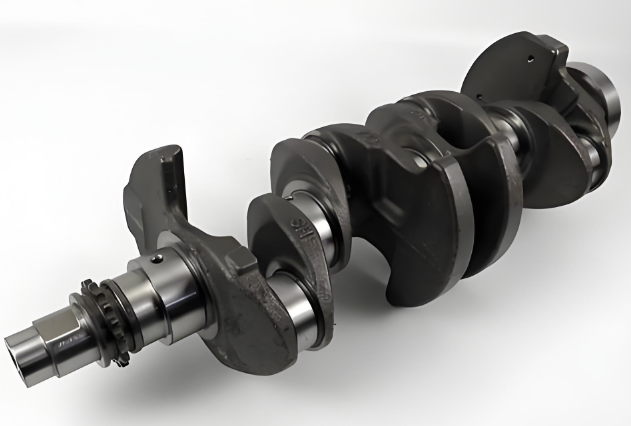

To narzędzie maszynowe nadaje się do dalszego szlifowania CNC mimośrodowych zewnętrznych kręgów wałków rozrządu, wałów korbowych itp. W branżach takich jak lotnictwo, samochody, sprężarki i budowa statków i tak dalej.
Może być również używany do precyzyjnego szlifowania standardowych zewnętrznych kółek konwencjonalnych części wału. Te narzędzia maszynowe są używane głównie do szlifowania materiałów metalowych (takich jak stal, żeliwa, metale nieżelazne itp.), A także mogą przetwarzać materiały niemetaliczne i inne.
