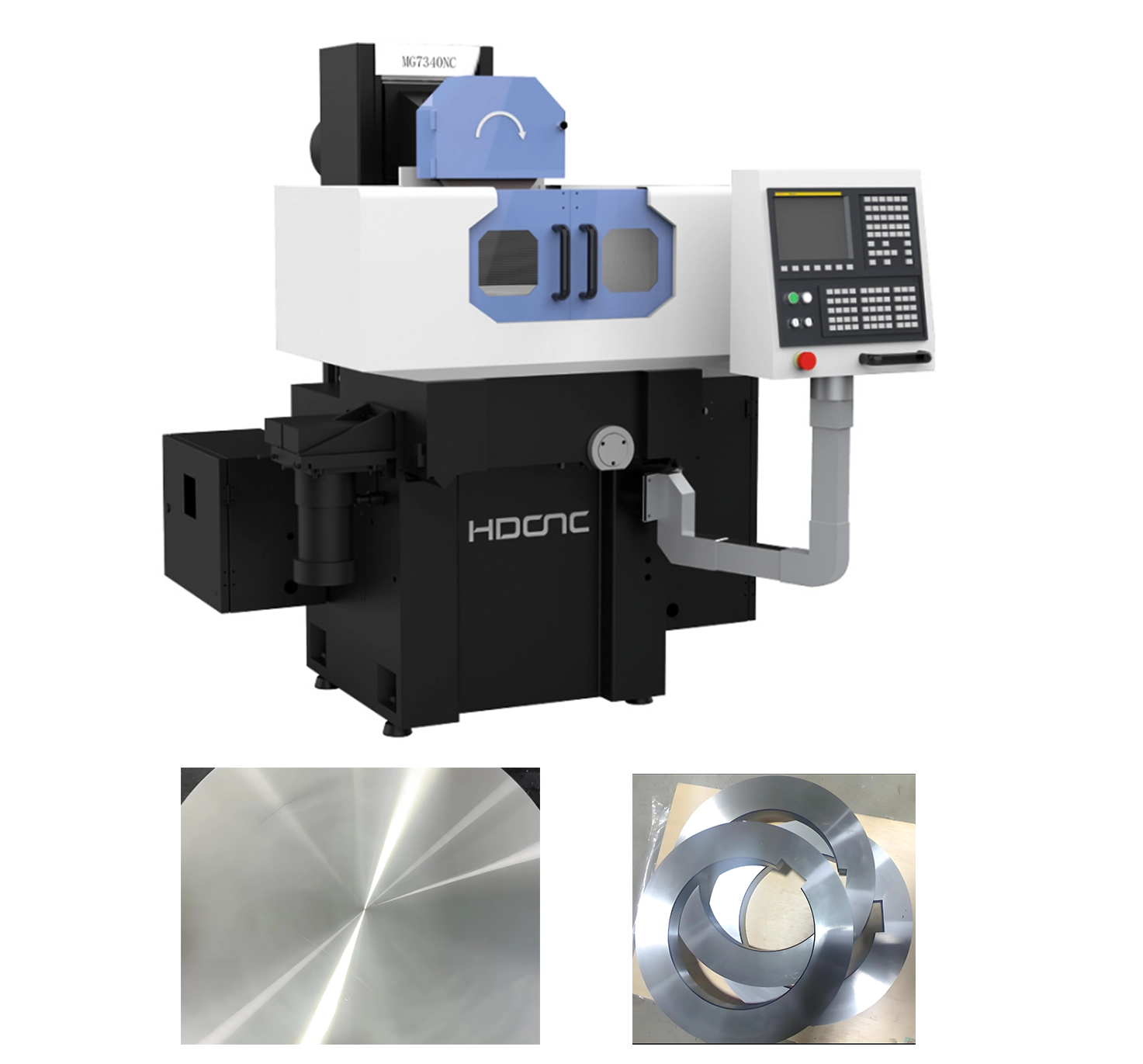

Narzędzie maszynowe przyjmuje układ przeciągania krzyżowego, tabela przyjmuje precyzyjną hydrostatyczną tabelę obrotową, system sterowania CNC, wysoką wrażliwość zasilania i wysoka wydajność.
| Ilość： | |
|---|---|
MG7330NC 、 MG7340NC 、 MG7350NC
HDCNC
Pozycja/parametry | Jednostka | MG7330NC | MG7340NC | MG7350NC | |
Średnica stołowa | mm | 300 | 400 | 500 | |
Prędkość stołowa | RPM/min | 60-160 | 40-140 | 20-120 | |
Maksymalna odległość od linii środkowej wrzeciona szlifierskiego do stolika roboczego | mm | 350 | 350 | 350 | |
Poziomy ruch stołu roboczego | Automatyczna stawka podawania | MM/bocian | 0.005～ 12 | 0.005～ 12 | 0.005～ 12 |
Prędkość ruchu | M/min | 0～ 1 | 0～ 1 | 0～ 1 | |
Micro Feed Szybkość elektronicznego koła ręcznego | MM/Div | 0.005 | 0.005 | 0.005 | |
Szlifowanie | Rozmiar kół szlifowania (średnica zewnętrzna * Grubość * Średnica wewnętrzna) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Prędkość konwersji częstotliwości wrzeciona | RPM | 1000-1500 | 1000-1500 | 1000-1500 | |
Pionowy ruch głowy szlifierskiej | Prędkość ruchu | M/min | 0～ 1 | 0～ 1 | 0～ 1 |
Automatyczna stawka podawania | MM/bocian | 0.001～ 0,05 | 0.001～ 0,05 | 0.001～ 0,05 | |
Micro Feed Szybkość elektronicznego koła ręcznego | MM/Div | 0.001 | 0.001 | 0.001 | |
Silnik wrzeciona | kW | 5.5 | 5.5 | 5.5 | |
Silnik pompy hydraulicznej | kW | 2.2 | 2.2 | 2.2 | |
Silnik obrotowy stabilny | kW | 1.5 | 1.5 | 1.5 | |
Waga brutto | kg | 2500 | 3000 | 4000 | |
Charakterystyka strukturalna
To narzędzie maszynowe przyjmuje układ przeciągania krzyżowego z miękkimi taśmami z politetrafluoroetylenu przymocowanymi do przednich szyn prowadzących i wymuszonym smarowaniem przez przerywane pompy smarowania.
Wrzeciono szlifierskie wykorzystuje precyzyjne kątowe łożyska kontaktowe i strukturę wrzeciona o wysokiej sztywności, z wysoką dokładnością obrotu oraz łatwym użyciem i konserwacją. Kolumna przyjmuje podwójną konstrukcję ściany, a oś wrzeciona szlifierskiego jest równolegle do stołów roboczych, zainstalowanej poziomo.
Statek roboczy przyjmuje wysokowydajny gramofon statyczny z dużą dokładnością obrotu, a ruch obrotu jest napędzany przez silnik o zmiennej częstotliwości AC przez pasek; Wysokie precyzyjne śruby kulowe, silniki serwo AC i systemy CNC są używane do zasilania przedniej, tylnej, górnej i dolnej osi, z wysoką czułość zasilającą, łatwą obsługą i wysoką wydajnością.
