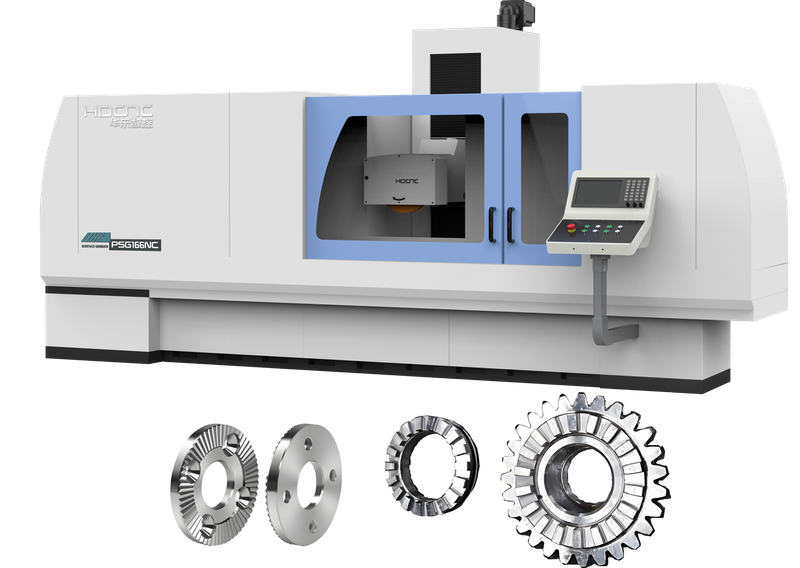

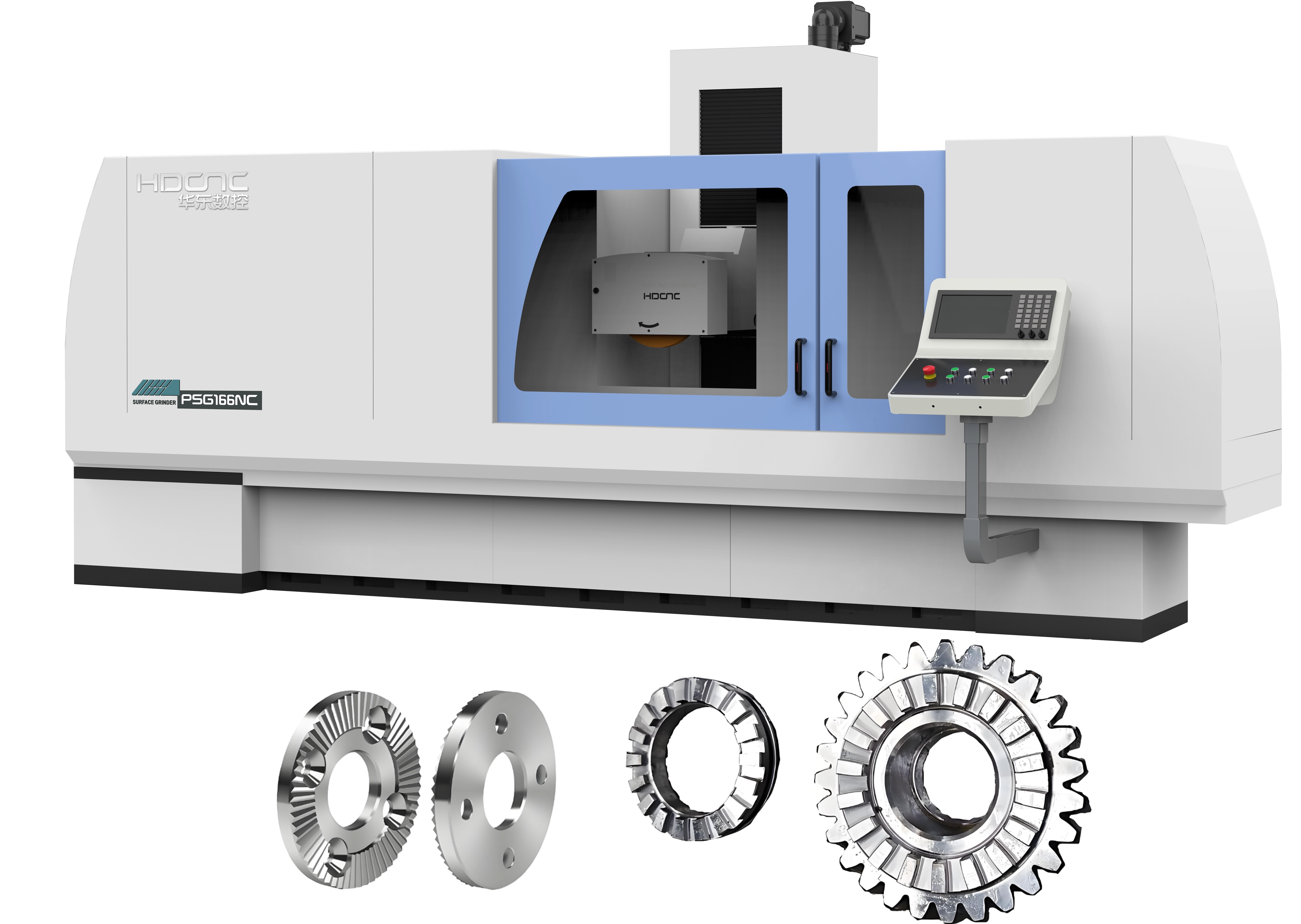

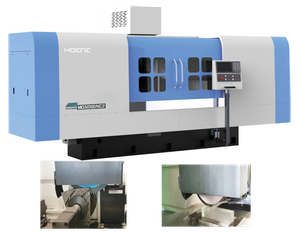

Precyzyjna seria PSG166NC Precision CNC

一、 INS Troduction

1. Ten produkt jest poruszającym się w kolumnie, precyzyjnym młynku powierzchniowym CNC z układem w kształcie litery T. Maszyna jest zaprojektowana z racjonalną strukturą, zapewniając wystarczającą sztywność statyczną, dynamiczną i termiczną dla stabilnej wydajności. Zaawansowana technologia zapewnia, że ​​system utrzymuje wysoką dynamiczną wydajność. Wybrany system serwomechanizmu ma wysoką dokładność, niezawodność i szybką szybkość reakcji.

2. Głowica szlifierska porusza się pionowo wzdłuż kierunku kolumny (osi y), kolumna porusza się poziomo wzdłuż tylnej kierunku łóżka (oś Z), a stołowa porusza się bocznie wzdłuż drogi do łóżka (osi X). Sterowane przez system CNC, osie Y i Z mogą działać w tandemie z komodą rolkową w celu wykonania opatrunku kół w specjalnym kształcie, osiągając szlifowanie powierzchni profilu.

    Osie X i Z mogą również działać w tandemie, aby umożliwić szlifowanie zakrzywionych powierzchni, takich jak łuki.

3. Kolumna ma strukturę ramki z podwójną ścianą, zwiększając sztywność strukturalną. Jego podstawowy przewodnik ruchu wykorzystuje bardzo precyzyjny przewodnik liniowy z wstępnie załadowanym ruchem bez luki.

    Ruch do przodu i do tyłu jest napędzany przez silnik serwo w połączeniu z precyzyjnym enkoderem liniowym, który napędza precyzyjną śrubę kulową dla dokładnego zasilania.

4. Stato robocze jest wyposażone w bardzo precyzyjny przewodnik liniowy z wstępnie załadowanym ruchem, bez luki, poruszając się bocznie wzdłuż drogi do łóżka.

    Jego ruch jest napędzany przez silnik serwo, który napędza precyzyjną śrubę kulową do szybkiego ruchu i precyzyjnego zasilania.

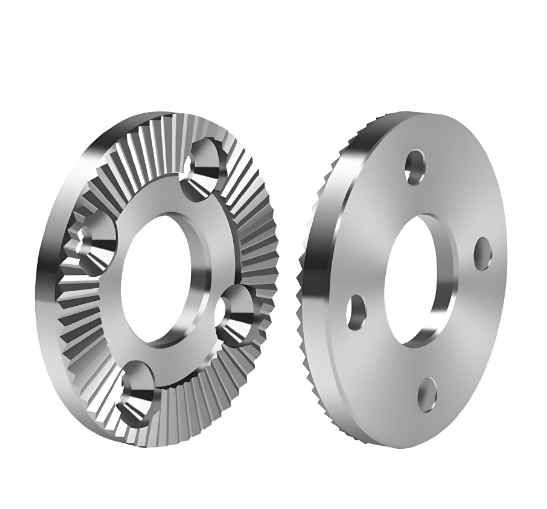

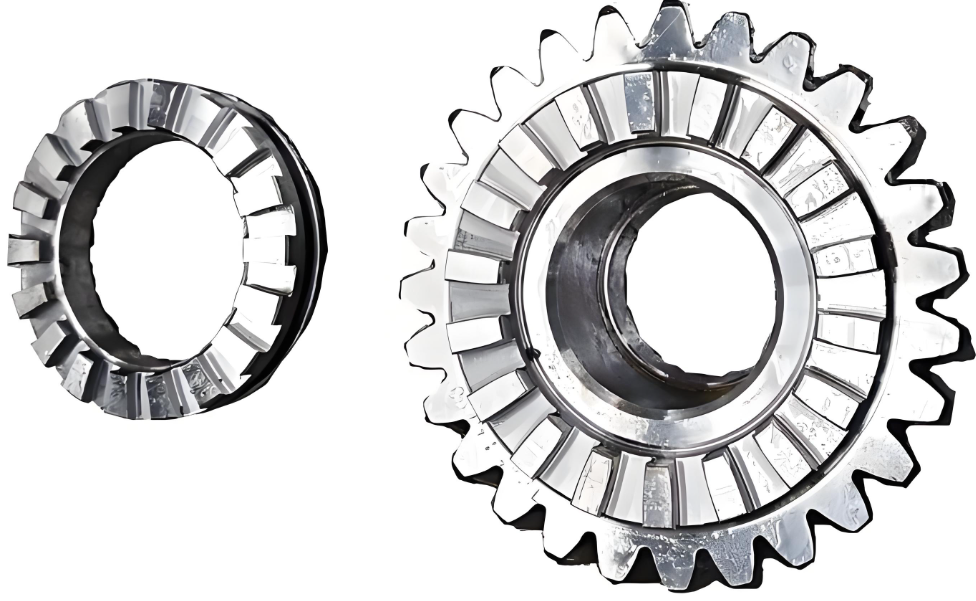

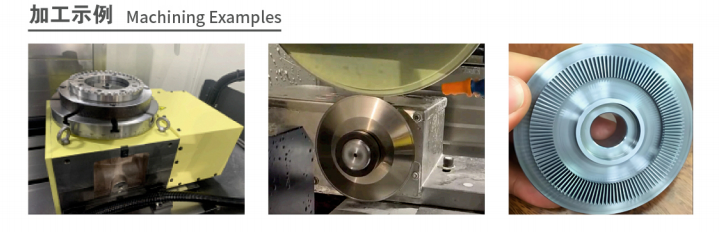

5. Tabela obrotowa CNC jest zainstalowana na stole roboczym jako czwarta oś głównej maszyny, umożliwiając precyzyjne indeksowanie i obrót do szlifowania wałków przekładni i profili przekładni.

6. Maszyna jest wyposażona w urządzenie do sosu w rolce diamentowej, specjalnie zaprojektowane do ubierania profilu koła.

二、  Główne specyfikacje techniczne narzędzia maszynowego
