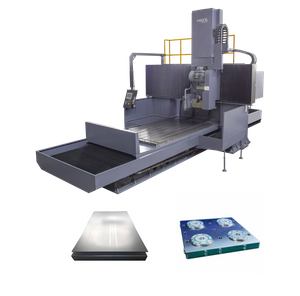

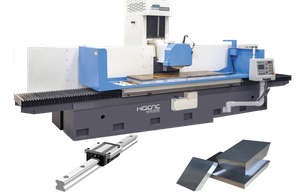

Cel i cechy strukturalne narzędzia maszynowego
1 、 Ten produkt jest poruszającą się z kolumną precyzyjną maszyną do szlifowania powierzchni CNC z układem typu T. Narzędzie maszynowe ma racjonalną strukturę, dostarczając wystarczającą ilość sztywności statycznej, dynamicznej i termicznej, a także stabilne wyjście. Zaawansowana technologia zapewnia, że system wykazuje doskonałą dynamiczną wydajność. Wybrany system serwomechanizmu ma wysoką precyzję, wysoką niezawodność i szybką szybkość reakcji.
2 、 Głowica szlifierska porusza się pionowo wzdłuż drogi prowadzącej kolumny (oś y), kolumna porusza się poziomo wzdłuż tylnej kierunku złoża maszynowego (osi Z), a stołowy porusza się bocznie wzdłuż drogi do łóżka maszynowego (osi x). W ramach kontroli systemu CNC osie y i z mogą działać w tandemie, aby wykonywać różne opatrunki na specjalne kółki za pośrednictwem komody, umożliwiając szlifowanie powierzchni profilu. Osie X i Z mogą działać w tandemie, aby osiągnąć szlifowanie zakrzywionych powierzchni, takich jak łuki.
3 、 Głowica szlifierska jest zaprojektowana ze strukturą typu pudełkowego, a wrzeciono przyjmuje samozwańczy wrzeciono hydrodynamiczne w zespole typu rękawa. Silnik wrzeciona jest bezpośrednio podłączony do wrzeciona poprzez elastyczne sprzężenie. Ma doskonałe cechy, takie jak wysoka precyzja, wysoka sztywność, silna odporność na wibracje, wysoka pojemność obciążenia i długa żywotność. Dokładność obrotu wrzeciona łatwo osiąga w odległości 1 μm, idealnie równoważąc wydajność ciężkiej cięcia z wydajnością obróbki lustrzanej. Poruszające drogi prowadzące do bardzo precyzyjnych liniowych prowadzących z wstępnie załadowaną, bez luki. Pionowy ruch jest napędzany przez silnik serwo w połączeniu z dużą śrubą kulową, uzupełnioną skalą liniową o wysokiej dokładności w celu osiągnięcia precyzyjnej kontroli zasilania.
4 、 Kolumna jest strukturą skrzynki w kształcie ramki, zoptymalizowaną poprzez analizę elementów skończonych, zapewniając zwiększoną sztywność strukturalną. Dolna poruszająca się droga prowadząca ma bardzo precyzyjne przewodniki liniowe z wstępnie załadowaną, bez luki. Ruchy do przodu i do tyłu są napędzane silnikiem liniowym, w połączeniu z liniową skalą wysokiej dokładności dla precyzyjnej kontroli zasilania.
5 、 Tabela robocza wykorzystuje precyzyjne przewodniki liniowe z wstępnie załadowaną, bez luki, poruszając się bocznie wzdłuż
Przewodniki łóżka maszynowego. Jego ruch jest napędzany silnikiem liniowym, w połączeniu z liniową skalą wysokiej dokładności dla precyzyjnej kontroli zasilania.
6 、 Maszyna może być opcjonalnie wyposażona w urządzenie indeksujące serwo do precyzyjnego szlifowania obrabiów w kształcie przekładni.
7 、 System sterowania elektrycznego wykorzystuje system FANUC CNC do zarządzania różnymi operacjami. Wyposażony w graficzny interfejs ludzkiej maszyny (HMI) z wizualizowanymi aplikacjami, pozwala operatorom intuicyjnie ustawiać parametry, znacznie skracając czas konfiguracji programu i regulacji. To skutecznie minimalizuje prawdopodobieństwo błędów konfiguracji operatora, umożliwiając szybką komunikację i ostatecznie poprawę szybkości wykorzystania sprzętu. Maszyna ma elektroniczne koło ręczne do zdalnego sterowania, dzięki czemu operacja jest bardziej przyjazna dla użytkownika i upraszcza konserwację. Stacja guzika jest wyposażona w konsolę sterującą z obracającym się ramieniem, umożliwiając kontrolę wszystkich operacji za pośrednictwem panelu. Szafka elektryczna jest niezależną jednostką z klimatyzacją do chłodzenia.
9 、 Ta maszyna jest wyposażona w automatyczną funkcję alarmu błędu. Jeśli maszyna wykryje niewystarczające smarowanie na przewodnikach, automatycznie zatrzyma się i wyda alarm.
II Główne parametry techniczne narzędzia maszynowego
Przedmiot | Jednostka | Specyfikacje | |
Maksymalny rozmiar szlifowania przedmiotu (W × L) | mm | 300 × 1000 | |
Obszar stołowy (W × L) | mm | 305 × 1020 | |
Table T stabilne | mm × n | 14 × 3 | |
Szybkość boczna stabilna | M/min | 1 ～ 30 | |
Boczna elektroniczna kwota podawania koła ręcznego | mm | 0.001 | |
Maksymalna odległość od powierzchni stołowej do środka wrzecionowego | mm | 600 | |
Maksymalna pojemność obciążenia stołowego (w tym elektromagnetyczna Chuck) | kg | 400 | |
Ruch przed i obrońca | Automatyczna kwota automatycznego podawania z przodu | mm/t | 0,05 ～ 12 |
Szybka prędkość trawersa z przodu | MM/min | 0 ～ 1 | |
Elektroniczna kwota podawania koła ręcznego | MM/GRA | 0.001 | |
Szlifowanie | Wymiary koła szlifowania (OD × W × ID) | mm | 350 × 40 × 127 |
Prędkość wrzeciona | RPM | 500 ～ 3000 | |
Ruch w górę iw dół | Szybka prędkość trawersa w górę | MM/min | 0 ～ 1 |
Automatyczna kwota kanału | mm/t | 0,001 ～ 0,05 | |
Elektroniczna kwota podawania koła ręcznego | MM/GRA | 0.0001 | |
Silnik | Moc/prędkość silnika wrzeciona (napęd o częstotliwości zmiennej) | KW/N. | 7.5/100-3000 |
Maksymalny podłużny ciąg silnikowy | N | 7500 | |
Maksymalny liniowy ciąg silnika z przodu | N | 13500 | |
Silnik napędu pionowego | KW/nm | 4/22 | |
Silnik chłodzący | kW | 0.125 | |
Waga brutto | kg | 3500 | |
Obrabianie przetwarzania powierzchni równoległości do powierzchni podstawowej | mm | 300：0.002 | |
Szorstkość powierzchni obrabia | μm | RA ≤0.25 | |

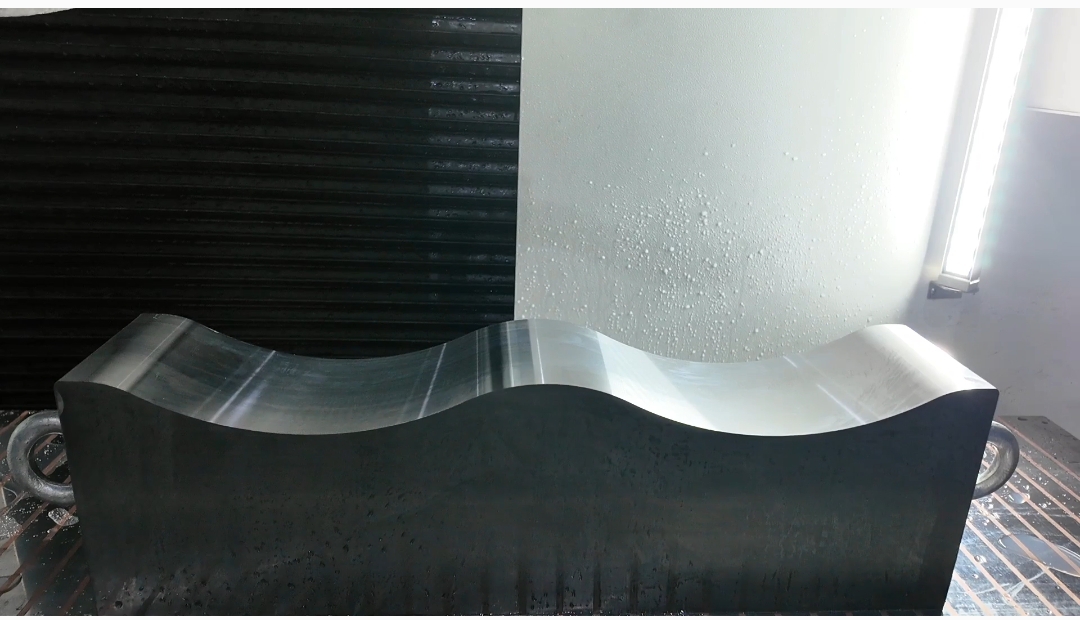

Przypadek przetwarzania
