CNC Cylindryczny młynek OD

Szczegóły produktu

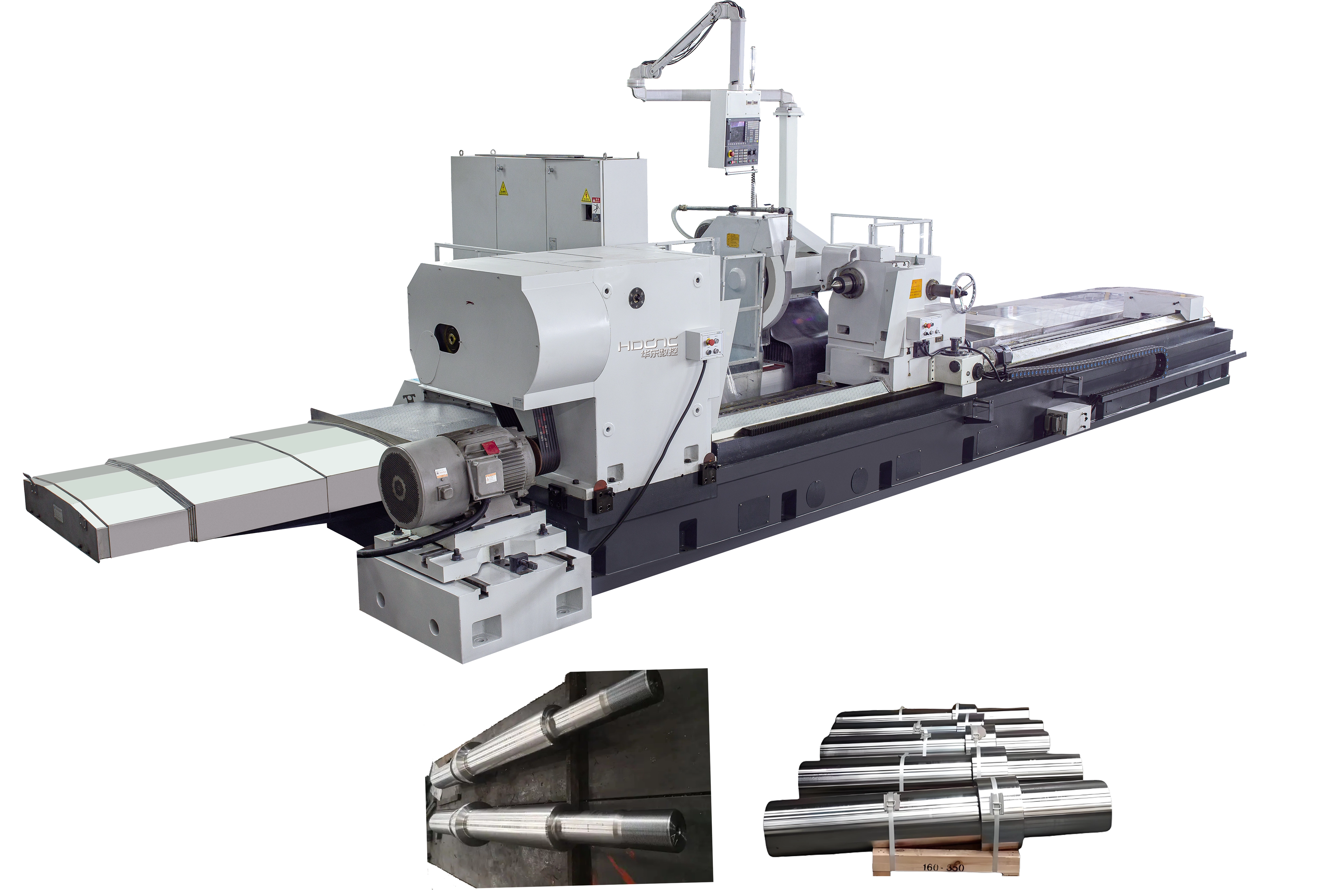

Ruchowy cylindryczny szlifier

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Opis produktu

Aplikacja maszynowa

Przemysł szafirowy

Przemysł hydrauliczny

Przemysł szklany

Przemysł węglików krzemowych

Standardowe akcesoria

Standardowe koło	Kołnierz koła	Wał równoważenia kół
Narzędzie do demontażu koła	Narzędzie do ładowania kół	Metryka 100 węglika z węglików
Domówka do koła	Domówka do koła	Kołowa powierzchniowa koła
Hydrostatyczny zbiornik olejowy	Płyta mostka	Pudełko sterujące temperatury oleju chłodzącego powietrze
Stały odpoczynek

Opcjonalne akcesoria

System CNC	Centralne urządzenie do szlifowania	Stojak równowagi kół
Filtr papieru	Centra	Stały odpoczynek

Parametry maszyny

Opis	Jednostka	Specyfikacje
Opis	Jednostka	MKZW1350TA	MKZW1363TA
Ogólna pojemność
Odległość między centrami	mm	4000、6000、8000、10000、12000
Wysokość środka	mm	270	370
Dia. Grunt (OD)	mm	40 ~ 500	40 ~ 630
Max. Długość podłoża (OD)	mm	4000、6000、8000、10000、12000
Max. waga między centrami	Kg	1500	1500
Max. Waga z odpoczynkiem wsparcia	Kg	3000	3000
Zakres szlifowania podparcia	mm	40 ~ 200	40 ~ 200
Workhead Center Taper (MT)	Mt	Metryka 140#	Metryka 140#
Taper Center Tailstock (MT)	Mt	MT6	MT6
X Axis Min.Feed	mm	0.0005	0.0005
Rozdzielczość osi x	mm	0.0001	0.0001
Z Axis Min.Feed	mm	0.001	0.001
Rozdzielczość osi z	mm	0.0001	0.0001
Wymiar koła	mm	75075305	75075305
Prędkość peryferyjna kół	SM	35	35
Dokładność maszyny
Okrągłość	mm	0.005	0.005
Cylindryczność	mm	0,008/1000	0,008/1000
Zasilanie silnika na głowie kół	KW	15	22
Workhead Motor Power	KW	5.5	7.5

Opis	Jednostka		Specyfikacje
Opis	Jednostka	MC (K) W1380A/6 (10)	MC （K） W13100A/20	MC （K） D13100/20
Ogólna pojemność
Odległość między centrami	mm	5000,6000,8000 10000	6000、8000、10000	6000、8000、10000
Dia. Grunt (OD)	mm	100 ~ 800	240 ~ 1000	240 ~ 1000
Max. Długość podłoża (OD)	mm	5000,6000,8000 10000	6000、8000、10000	6000、8000、10000
Max. waga między centrami	Kg	2000	2000	2000
Max. Waga z odpoczynkiem wsparcia	Kg	6000 (10000)	20000	20000
Zakres wspierania odpoczynku	mm	100-260/260-400/400-600	450 ~ 650	450 ~ 650
Głowica robocza
Center Taper (MT)	Mt	Metryka 100#	∮120 （1: 4）	∮120 （1: 4）
Prędkość wrzeciona	R/min	6-60	5 ~ 50	5 ~ 50
Głowica kółka
MPG Feed Per.gra	mm	0,002/0,02/0,2
Max Wheel rozmiar (ODwid)	mm	900 × 75 × 305	900 × 100 × 305	900 × 100 × 305
Prędkość peryferyjna kół	SM	35	35	35
Siodło krzyżowe
MPG Pasze na. obrót silnika	mm	1/0,1/0,01
Prędkość wzdłużna Podłużna prędkość trawersa stołu	M/min	0,05-4	0,05 ~ 4	0,05 ~ 4
Ogon
Center Taper	Mt	Metryka 100#	∮120 （1: 4）	∮120 （1: 4）
Podróż pióra	mm	100 (ręczne)	150 (Podręcznik)	150 (Podręcznik)
System chłodzenia
Przepływ	L/min	100	200	200
Silnik
Zasilanie silnika na głowie kół	KW	22	55	55
Workhead Motor Power	KW	22	55	55

Opis	Jednostka	Specyfikacje
Opis	Jednostka	MC （K） W13125/20	MC （K） W13160/20
Ogólna pojemność
Odległość między centrami	mm	6000、8000、10000	6000、8000、10000
Dia. Grunt (OD)	mm	300 ~ 1250	350 ~ 1600
Max. Długość podłoża (OD)	mm	6000、8000、10000	6000、8000、10000
Max. waga między centrami	Kg	2000	2000
Max. Waga z odpoczynkiem wsparcia	Kg	20000	20000
Zakres wspierania odpoczynku	mm	450 ~ 750	450 ~ 650/650 ~ 900
Głowica robocza
Center Taper (MT)	Mt	∮120 （1: 4）	∮120 （1: 4）
Prędkość wrzeciona	R/min	5 ~ 50	5 ~ 50
Głowica kółka
MPG Feed Per.gra Karmienie rąk za. obrót silnika	mm	0,002/0,02/0,2	0,002/0,02/0,2
Max Wheel rozmiar (ODwid) Max. wymiar koła (OD × W × ID)	mm	900 × 100 × 305	900 × 100 × 305
Prędkość peryferyjna kół Prędkość peryferyjna kół	SM	35	35
Siodło krzyżowe
MPG Pasze na. obrót silnika	mm	1/0,1/0,01	1/0,1/0,01
Prędkość wzdłużna Podłużna prędkość trawersa stołu	M/min	0,05 ~ 4	0,05 ~ 4
Ogon
Center Taper	Mt	∮120 （1: 4）	∮120 （1: 4）
Podróż pióra	mm	150 (Podręcznik)	150 (Podręcznik)
System chłodzenia
Przepływ	L/min	200	300
Silnik
Zasilanie silnika na głowie kół	KW	55	55
Workhead Motor Power	KW	55	55

Cechy

MCW oznacza maszynę do szlifowania PLC, MKW dla komputerów szlifierskich CNC, MCD dla Centrum PLC stałego szlifowania, MKD dla CNC Center Stałej szlifierki.
Central o stałym szlifie może być używany do gąpień ciężkich, łatwy w obsłudze, wysoka wydajność.
Struktura maszyny przyjmuje strukturę ruchomej cylindrycznej maszyny szlifierskiej, obrabiania obrotowego ruchu obrotowego, płyta przeciągająca głowicę (osi Z) powoduje, że wzdłużna pozycja wzajemna jest na korpusie płyty ciągnej, szlifierka (osi x) powoduje, że przepływowy ruch na płycie przeciągającej się jest rozmieszczony. Seria MCW1380A Cylindryczne szlifierki strukturalne dla łóżka roboczego i holowanego korpusu łóżka rzuconego w jedną, średnicę 800 lub więcej zewnętrznych złoża z szlifowania i holowanej struktury separacji nadwozia.
Podłużna część napędu z osi Z płyty przeciągającej Silę napędzaną przez silnik do napędzania głowicy i zębnika, oraz część narzędzi maszynowych z Leng TH mniejszym niż 5 metrów jest napędzana przez silnik serwosowy w celu prowadzenia śruby kulowej. Poprzewia oś x na głowicy jest napędzany przez silnik serwosowy i śrubę kulową. Zarówno podłużna, jak i poprzeczna szyna prowadząca Plat E i głowica koła przyjmują rozładowaną hydrostatyczną szynę prowadzącą, która ma stabilny ruch z niską prędkością. Wrzeciono głowicy koła przyjmuje wrzeciono statyczne i statyczne o wysokiej sztywności, które ma wysoką precyzję obrotową, dobrą sztywność i wysoką jakość szlifowania. -Wrzecion wrzecionki i narzędzia środkowego stałego szlifowania narzędziem są obrotowe wrzeciona. I wrzeciona są obsługiwane przez ultra precyzyjne łożyska toczenia, z silnym smarowaniem cienkiego oleju, wysoką dokładnością pozycjonowania i dużą pojemnością łożyska Rotacyjna precyzja górnej szlifierskiej maszyny jest całkowicie zagwarantowana precyzyjnie wysokiej zawartości.
łożysko wybrane przez głową i tylną część, więc jakość szlifowania jest wysoka.
Środkową stałą maszynę do szlifowania może być wyposażona w cztery szczęki.
