| Ilość： | |
|---|---|
Przemysł szklany
Przemysł hydrauliczny
Przemysł reduktorów
Przemysł szafirowy
| Równoważenie altany | Wedge na poziomie maszyny | Zewnętrzny kołnierz szlifierski |
| Wewnętrzny wałek do szlifowania | Narzędzie do demontażu koła szlifowania | Wał równowagi koła |

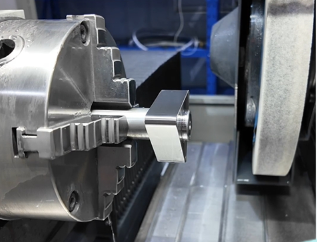

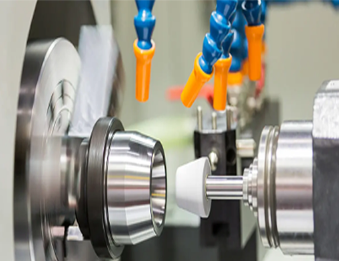

| Szlifowanie | Wewnętrzne szlifowanie | 3-Jaw Chuck |
| Separator magnetyczny i filtr papieru ze zbiornikiem płynu chłodzącego | ||
Opcjonalne akcesoria
Stojak na równoważenie kół | separator magnetyczny | separator magnetyczny i filtr papieru |
Diamentowy pióro | Dostanka hydrauliczna o średnicy | końcowy miernik twarzy |
Zamknięty stały odpoczynek | Miernik średnicy zewnętrznej | System antykolizyjny zakres eliminacji AE |

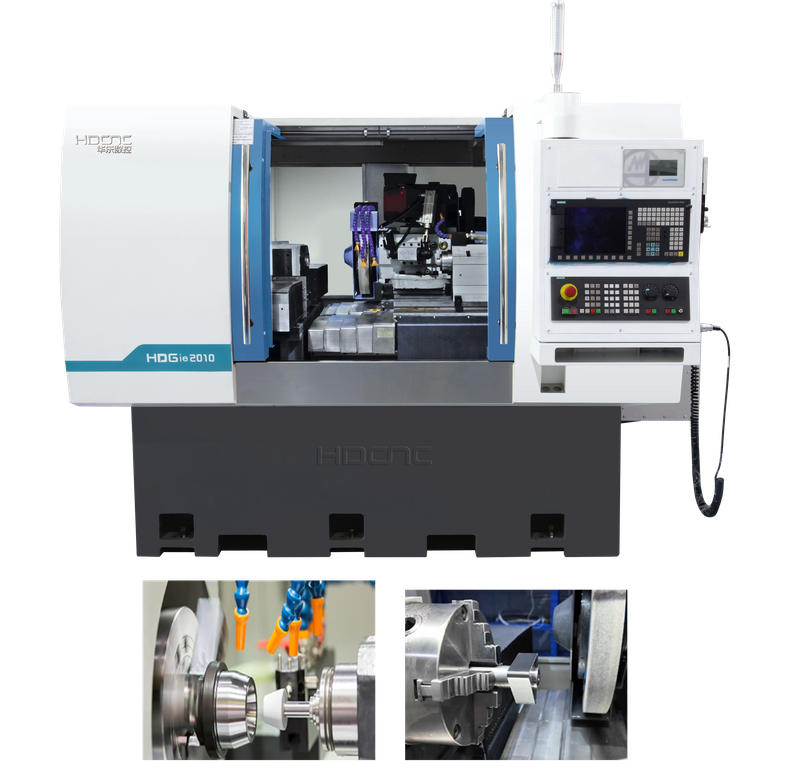

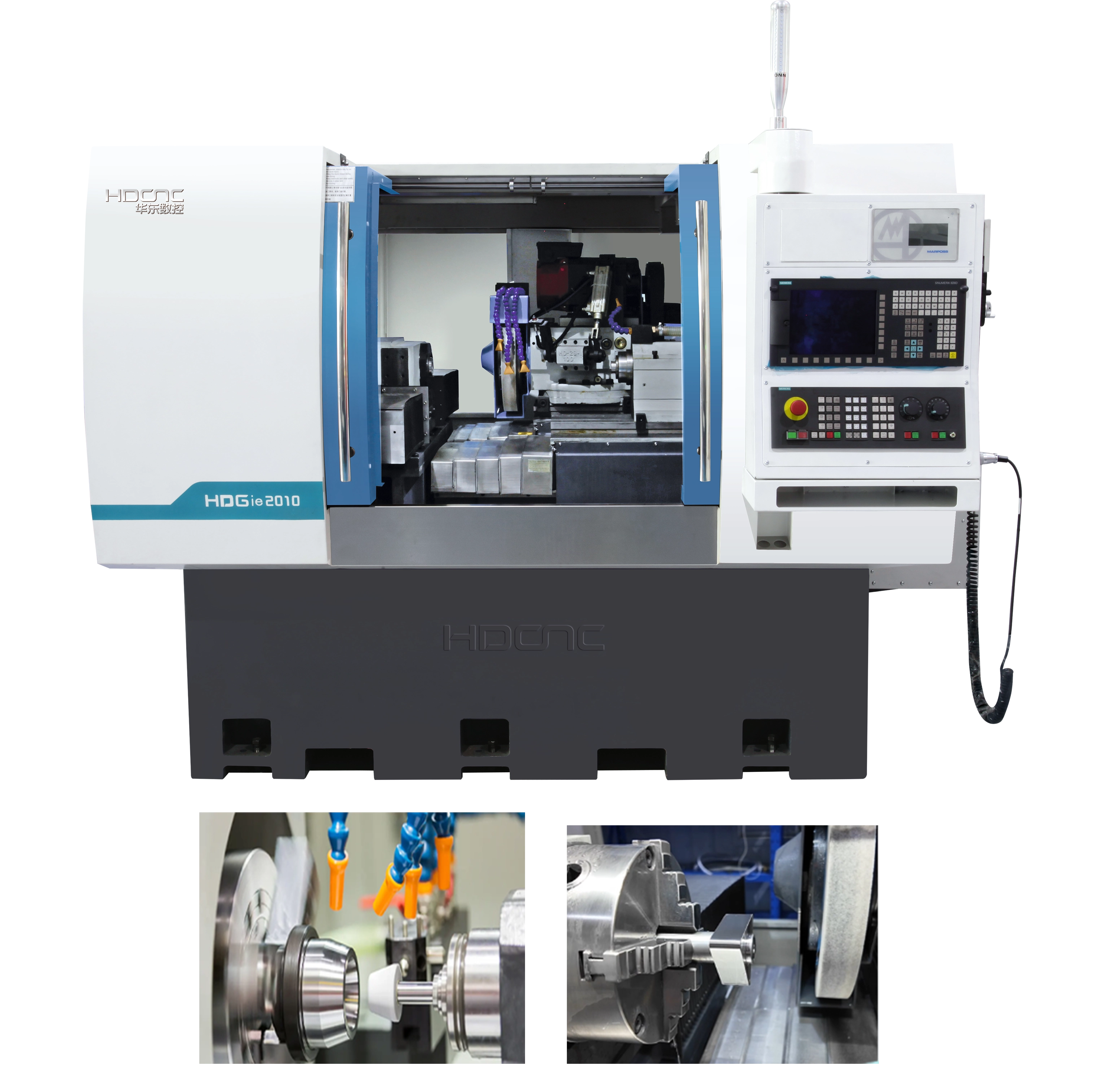

Przedmiot | HDGIE2010 |
Wysokość środka | 135 mm |
Max. Zewnętrzna średnica. | 200 mm |
Min. Zewnętrzna średnica. | 8 mm |
Max. Długość zewnętrzna | 200 mm |
Min. Średnica wewnętrzna. | 3 mm |
Max. Średnica wewnętrzna. | 150 mm |
Max. Głębokość wewnętrzna | 150 mm |
X1 min. Karmić | 0,0001 mm |
Z1 、 Z2 min. Karmić | 0,0005 mm |
Keeda osi w | ≤200 mm |
Minimalna rozdzielczość silnika serwomechanizmu na głowicę | 0,0001 mm |
Minimalna rozdzielczość silnika serwomechanizmu dla stołów roboczych | 0,0001 mm |
Rozmiar kół | 400 × 50 × 127 （Koło zewnętrzne） 50 × 50 × 10 （Wewnętrzne koło） |
Prędkość obrabiana | 0 ~ 1000 rpm |
Okrągła prędkość liniowa koła | 35 m/s （zewnętrzne） 30000 rpm （wewnętrzny） |
Max. Ładowanie wagi | 50 kg |
Moc wrzeciona koła | 5,5 kW （zewnętrzne）/14 kW （wewnętrzne） |
Ta maszyna może sprawić, że jednocześnie zaciskając, aby wykonać pełne szlifowanie obrabianego kółka zewnętrznego, wewnętrznego okręgu, twarzy końcowego, stożka, nieobrocza, powierzchni i innych pozycji, całkowicie zmienił tradycyjny tryb przetwarzania sekwencyjnego przetwarzania wielopasmowego. Ma charakterystykę wysokiej dokładności obróbki, wysokiej wydajności obróbki i wysokiej elastyczności obróbki.
