Funkcje M ain : Ta seria produktów to struktura mobilna o stabilnej wydajności, łatwej eksploatacji i pełnej funkcji. Ma charakterystykę wysokiej precyzji, wysokiej wydajności, wysokiej automatyzacji i wysokiej inteligencji.
Ma takie funkcje, jak automatyczna kompensacja, ochrona zasilania wyrównania środka rolki, automatyczne równoważenie koła szlifowania, automatyczne opatrunek koła szlifierskiego, szlifowanie symulacji, szlifowanie krótkiego uderzenia, szlifowanie fazowania, stałe szlifowanie prędkości liniowej, zmienne szlifowanie prędkości, szlifowanie ciśnienia statycznego, diagnoza alarmu uskoków itp.
Może osiągnąć bardzo precyzyjne złożone obróbkę cylindrycznych, wypukłych krzywych wklęsłych, krzywych CVC, krzywych dowolnych itp.
Pole adaptacyjne: odpowiednie dla wysokiej, wysokiej jakości powierzchni i wysokiej wydajności przetwarzania szlifowania w branżach stalowych i nieżelaznych, takich jak cienkie płyty, aluminiowe folii i folii miedziane.
Specyfikacje maszyny do szlifowania i główne parametry techniczne
Przedmiot | Jednostka | Parametry |
Maksymalna średnica szlifowania | mm | 1000/1250/1600 |
Minimalna średnica szlifowania | mm | 100/200/250 |
Maksymalna długość przetwarzania przedmiotu obrabianego | mm | 4000/5000/6000/8000/10000/12000 |
Micro Feed (maksymalna wypukłość i wklęsłość) | mm | ± 1,5 mm |
Maksymalna waga obrabia (szlifowanie) | T | 20 |
Wysokość środka | mm | 950 |
Obrabia obraca prędkość | RPM | 5-60 |
Rozdzielczość podwozia z szlifierów | mm | 0.001 |
Prędkość robocza wrzeciona szlifierskiego | RPM | 320-1600 |
Maksymalna prędkość linii cięcia szlifierskiego | SM | 45 |
Maksymalna średnica szlifowania | mm | 915 |
Minimalna średnica szlifowania | mm | 480 |
Szerokość szlifowania | mm | 100 |
Średnica wewnętrznego otworu koła szlifierskiego | mm | 304.8 |
Zakres pomiarowy | mm | （100-1000）/200-1250/（250-1600） （Na podstawie rysunku próbki） |
Pojemność mocy | KW | 200 |
System CNC | Sinumerik jeden |
Cylindryczne szlifowanie powierzchni ：
Okrągłość | ≤0,002 mm |
Cylindryczność | ≤0,002 mm/m |
Błąd kształtu rolki | ≤ 0,002 mm/m |
Chropowatość powierzchni | RA: 0,1 μm |
Środkowy (wklęsły) szlifowanie ：
Średnia do wysokiej symetrii | 100: 0,002 |
Okrągłość | ≤0,002 mm |
Błąd kształtu rolki | ≤ 0,002 mm/m |
Chropowatość powierzchni | RA: 0,1 μm |
Dowolne szlifowanie krzywej ：
Błąd kształtu rolki | ± 0,002 mm/m |
Współosiowość | ≤0,002 mm |
Chropowatość powierzchni | RA: 0,1 μm |
Ogólny schematyczny schemat szlifierki

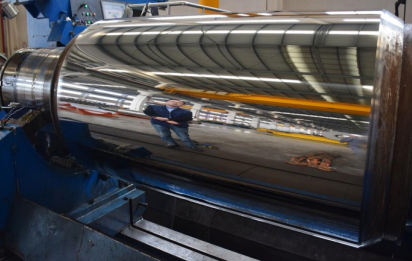

Przypadek przetwarzania
Przemysł stali nierdzewnej
CA Rindustry
