| Ilość： | |
|---|---|
Przemysł szklany
Przemysł hydrauliczny
Przemysł reduktorów
Przemysł szafirowy
| Zbiornik z chłodem | Pies jazdy | Wyrównanie klinów | kołnierz koła |
| Narzędzia do ekstraktoru koła | standardowe koło | Równoważenie altany | centra |
| Pełna zamknięta pokrywa (tylko dla serii MK1320) | |||
Stojak na równoważenie kół | separator magnetyczny | separator magnetyczny i filtr papieru |
Diamentowy pióro | Pełna okładka | końcowy miernik twarzy |
Zamknięty stały odpoczynek | Miernik średnicy zewnętrznej |
| Opis | Jednostka | Specyfikacje | ||||
| MK1320B | MK1332 | MK1332H | MK1420 | |||
| Ogólna pojemność | ||||||
| Odległość między centrami | mm | 500、750、1000 | 1000、1500 | 2000、3000 | 500、750、1000 | |
| Wysokość środka | mm | 135 | 180 | 180 | 125/135 | |
| Dia. Ground (OD) | mm | 8 ~ 200 | 8 ~ 320 | 8 ~ 320 | 8 (5) ~ 200 | |
| Dia. Ground (id) | mm | / | / | / | 13 ~ 80 | |
MAX.LEDMENT DLEAT (ID) | mm | / | / | / | 125 | |
| Max. Waga obrabia | Kg | 50 | 150 | 300 | 50 | |
| Głowica robocza | ||||||
| Tapa środkowa (MT) | (MT) | 4 | 5 | 5 | 4 | |
| Prędkość wrzeciona/stepless | R/min | 50 Hz ： 26-260 | 50 Hz ： 19-190 | 50 Hz: 10–100 | 63/125/250/500 50 Hz: 26-260 | |
| Głowica kółka | ||||||
| Max.Dimension of Wheel (OD*w*id) | mm | 400 × 50x203 | 600 × 75x305 | 600x75x305 | 400 × 50x203 | |
| Prędkość peryferyjna kół | SM | 35 | 35 | 35 | 35 | |
| Kąt obrotu uchwytu na szlifowanie | ° | / | / | / | ± 5/8 | |
| Wewnętrzne urządzenie do szlifowania | ||||||
| Prędkość wrzeciona | R/min | / | / | / | 3000/10000 | |
| Wymiar koła | mm | / | / | / | MAX50*32*16 | |
| / | / | / | Min12*15*5 | |||
| Tabela | ||||||
| Max. Anioł stolika | Poniżej | ° | 5 ° (500) 、 3 ° (750、1000) | 3 ° | 3 ° | 7 ° （500） 8 ° （750） 3 ° （1000） |
| Odwrotnie | ° | 9 ° | 7 ° (1000) 、 6 ° (1500) | 5 ° (2000) 、 3 ° (3000) | 7 ° （500） 8 ° （750） 7 ° （1000） | |
| Ogon | ||||||
| Tapa środkowa (MT) | (MT) | 4 | 4 | 5 | 4 | |
| Podróż pióra | mm | 30 | 30 | 30 | 25 | |
| System elektryczny | ||||||
| System CNC | System krajowy 、 Siemens808d 、 Fanuc OITF i inne | |||||
| Zasilanie silnika na głowie kół | KW | 4 | 11 | 11 | 4/5.5 | |
| Workhead Motor Power | KW | 1.1 | 1.5 | 3 | 0,75/1.1 | |
| Dokładność obróbki | ||||||
| Okrągłość | μm | 2 | 2.5 | 3 | 3/5 | |
| Cylindryczność | μm | 5 | 8 | 8 | 4 | |
| Chropowatość | μm | RA0.2 | RA0.2 | RA0.32 | RA0.16 | |
| Maszyna | ||||||
| Waga brutto | t | 3.2 (500） 3,6 (750) 4,6 (1000) | 4.6 (1000) 5.1 (1500) | 6,7 (2000) 8.3 (3000) | 2.6 (500) 4,3 (750) 4,6 （1000） | |
Wymiar pakowania | cm | 285 × 190 × 220 (500) | 425 × 225 × 220 (1000) | 620 × 230 × 225 (2000) | 225 × 203 × 205 （500） | |
| 340 × 190 × 220 (750) | 275 × 203 × 205 （750） | |||||
| 545 × 225 × 220 (1500) | 820 × 230 × 225 (3000) | |||||
| 425x225 × 220 (1000) | 320 × 203 × 205 （1000） | |||||
| Opis | Jednostka | Specyfikacje | |||||
| MKE1432 | MK1620B | MK1632 | MK1350 | MKE1450 | |||
| Ogólna pojemność | |||||||
| Odległość między centrami | mm | 1000、1500 | 500、750 | 1000、1500 、 2000、3000 | 1500、2000 、 3000、4000 | 1500 | |
| Wysokość środka | mm | 180 | 135 | 180 | 270 | 270 | |
| Dia. Ground (OD) | mm | 8 ~ 320 | 8 ~ 200 | 8 ~ 320 | 25 ~ 500 | 25 ~ 500 | |
| Dia. Ground (id) | mm | 30-100 | / | / | / | 30-200 | |
| MAX.LEDMENT DLEAT (ID) | mm | 125 | / | / | / | 320 | |
| Max. Waga obrabia | Kg | 150 | 50 | 150 | 1000 | 1000 | |
| Głowica robocza | |||||||
| Tapa środkowa (MT) | (MT) | 4 | 4 | 5 | 6 | 6 | |
| Prędkość wrzeciona/stepless | R/min | 50 Hz: 26-260 | 50 Hz: 26-260 | 50 Hz: 19-190 | 50 Hz: 10 ~ 100 | 50 Hz: 10-100 | |
| Głowica kółka | |||||||
| Max.Dimension of Wheel (OD*w*id) | mm | 400 × 50x203 | 500x75x203 | 600x75x305 | 750x75x305 | 500X7SX205 | |
| Prędkość peryferyjna kół | SM | 35 | 35 | 35 | 35 | 35 | |
| Kąt obrotu uchwytu na szlifowanie | ° | ± 8 | / | / | / | ± 8 | |
| Wewnętrzne urządzenie do szlifowania | |||||||
| Prędkość wrzeciona | R/min | 10000 | / | / | / | 10000 | |
| Wymiar koła | mm | MAX50*25*13 | / | / | / | MAX175*32*32 | |
| Min17*20*6 | / | / | / | min30*25*10 | |||
| Tabela | |||||||
| Max. Anioł stolika | Poniżej | ° | 3 ° | 5 ° (500) 、 3 ° (750) | 3 ° （1000、1500） 2 ° （2000、3000） | 3 ° (1500) 2 ° (2000、3000) 1 ° (4000) | 3 ° |
| Odwrotnie | ° | 7 ° (1000) 、 6 ° (1500) | 9 ° | 7 ° (1000) 6 ° (1500) 5 ° (2000) 3 ° (3000) | 6 ° (1000) 5 ° (1500) 3 ° (2000) 2 ° (3000) | 6 ° | |
| Ogon | |||||||
| Tapa środkowa (MT) | (MT) | 4 | 4 | 4 | 6 | 6 | |
| Podróż pióra | mm | 30 | 30 | 30 | 70 | 70 | |
| System elektryczny | |||||||
| System CNC | System krajowy 、 Siemens808d 、 Fanuc OITF i inne | ||||||
| Zasilanie silnika na głowie kół | KW | 5.5 | 7.5 | 11 | 15 | 5/7.5 | |
| Workhead Motor Power | KW | 2 | 1.1 | 1.5 | 4 | 1.5 | |
| Dokładność obróbki | |||||||
| Okrągłość | μm | 3 | 2 | 3 | 2.5 (1500) 3 (2000、3000、4000) | 25 | |
| Cylindryczność | μm | 8 | 5 | 8 | 8 (1500、2000、3000） 12 （4000) | 8 | |
| Chropowatość | μm | RA0.32 | RA0.32 | RA0.32 | RA0.32 | RA0.32 | |
| Maszyna | |||||||
| Waga brutto | t | 3.8 (1000) 4 (1500) | 4.3 (500) 4.6 (750) | 4.6 (1000) 5.1 (1500) 5.7 (2000) 6,9 (3000) | 10 (1500) 11 (2000) 13 (3000) 17 (4000) | 9.5 | |
Wymiar pakowania | cm | 326 × 190 × 205 (1000) | 340 × 225 × 220 (500) | 465 × 230 × 220 (1000) 585 × 230 × 220 (1500) | 543 × 225 × 210 (1500) 583 × 225 × 210 (2000) | 543 × 225 × 210 | |
| 426 × 190 × 205 (1500) | 390 × 225 × 220 (750) | 650 × 245 × 220 (2000) 845 × 245 × 220 (3000) | 796 × 225 × 210 (3000) 996 × 225 × 210 (4000) | ||||

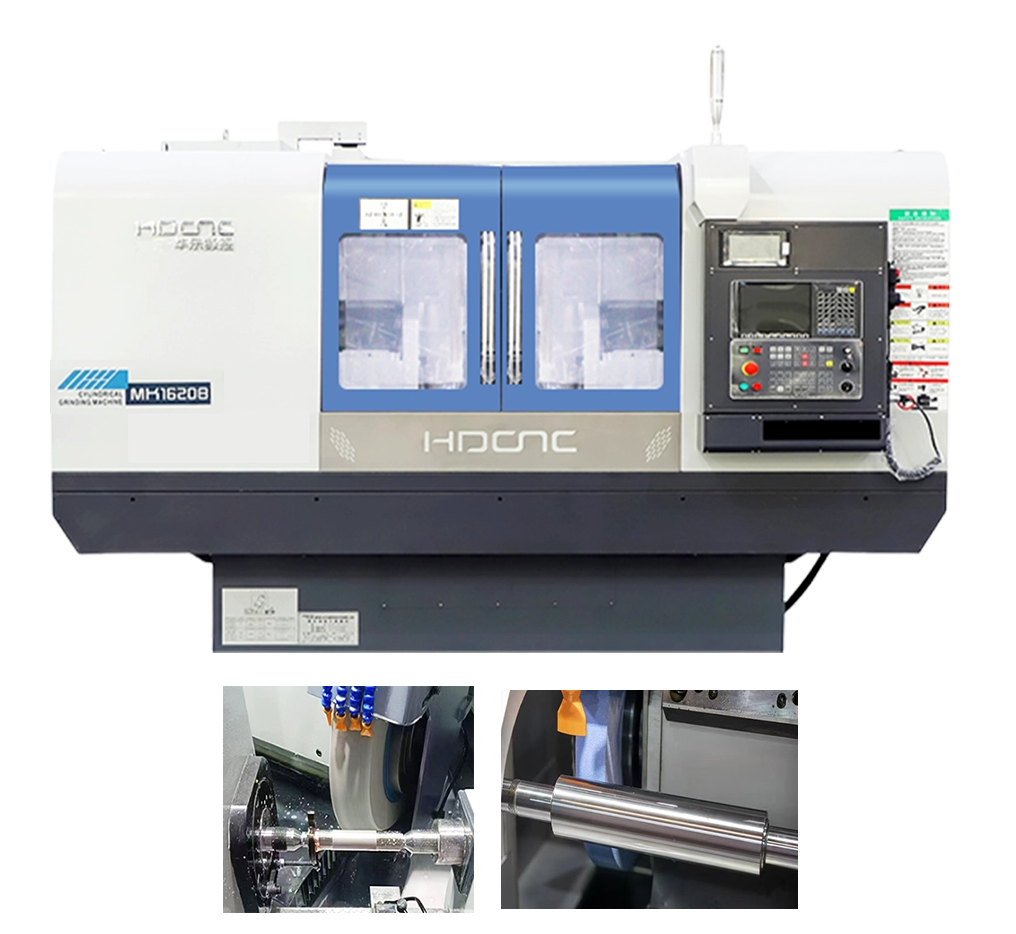

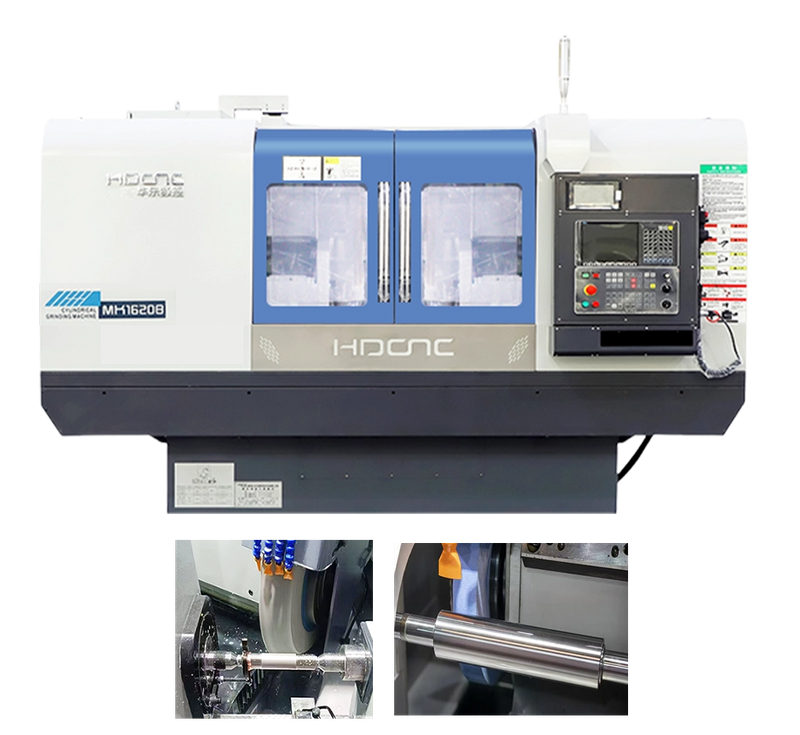

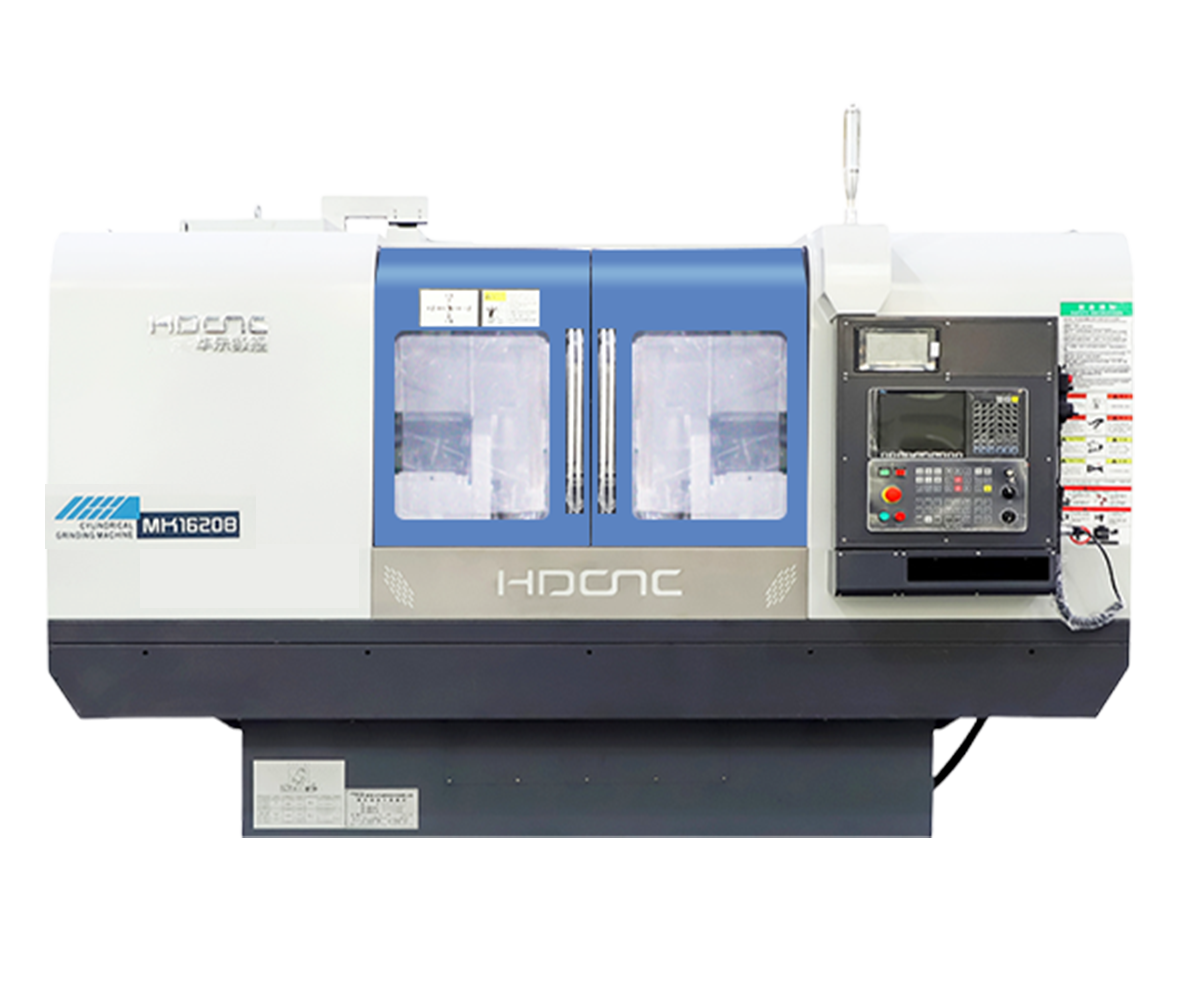

2 Osi łącze CNC Cylindryczny młynek, standard z systemem HNC808D, Siemens lub Fanuc jako opcjonalnie.
Wysoka wytrzymałość i niski naprężenie płorowego materiału ht300, o wysokiej sztywności i precyzyjnej stabilności
System sterowania narzędziami z przyjaznym interfejsem i idealnym sprzętem alarm i funkcja diagnozy
Stół podróżuje na jednym V, jeden płaski przewodnik
Stepless Workhead pomóż wybrać odpowiednią prędkość
Hydraulicznie napędzane przemieszczenie podłużne
Stolik maszynowy SIVELS dla łatwego szlifowania stożkowego
Zaawansowany hydrostatyczny układ smarowania
hydraulicznie kontrolowanystek tylny jako opcjonalny
