1 、 Charakterystyka strukturalna narzędzi maszynowych
To narzędzie maszynowe jest cztero-osiowym dwoma powiązaniami, uzupełniający cylindryczny młynek CNC. Wybór zaawansowanych i niezawodnych urządzeń jako platformy sterowania maszynowego, z przyjaznym dla użytkownika interfejsem ludzkiej i pełnego alarmu błędów i funkcjami diagnostycznymi. System CNC kontroluje ruchy liniowe osi X (zasilacz kółka) i osi Z (ruch stołowy), a także ruch osi C obrotu obrotowego, i może osiągnąć połączenie osi X i C. Wyposażony w kontroler PMC i wyświetlacz LCD. Operator może ustawić parametry szlifowania i edytować cykl procesu szlifowania przez ekran wyświetlacza w rozmowie ludzkiej-maszyny, osiągając automatyczne szlifowanie maszyn. Automatyczne cięcie i okresowe karmienie można osiągnąć poprzez kontrolę programu, a także można zastosować elektroniczne zasilanie koła ręcznego.
2 、 Zakres aplikacji

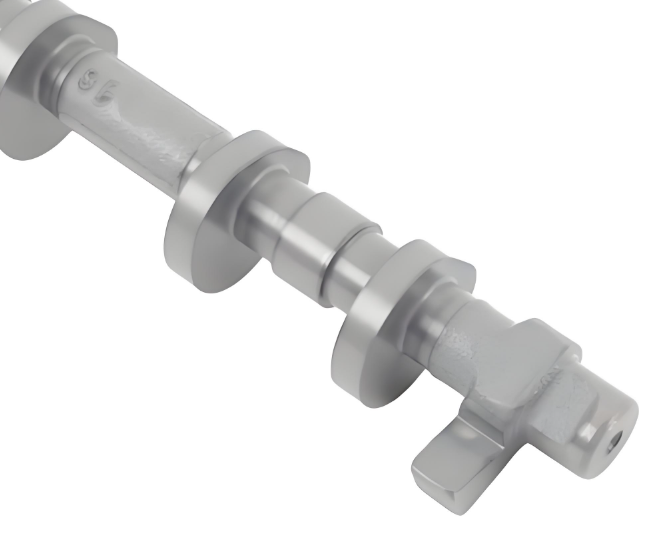

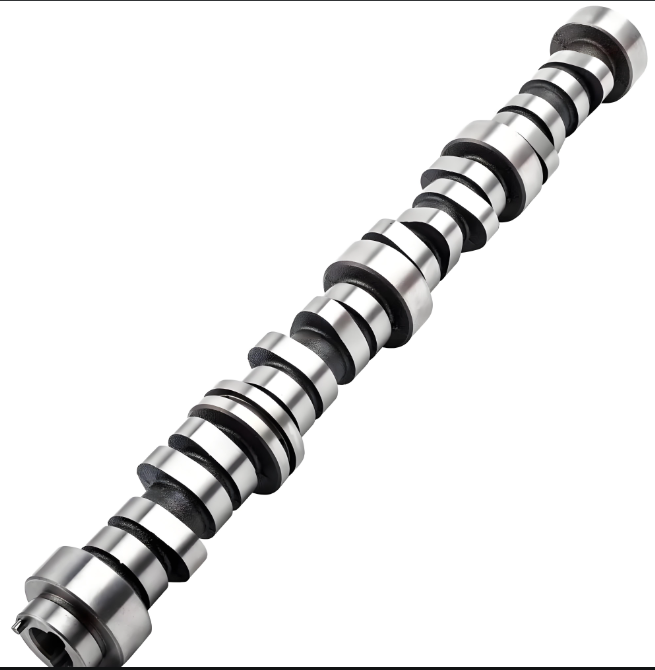

To narzędzie maszynowe nadaje się do dalszego szlifowania CNC mimośrodowych zewnętrznych kręgów wałków rozrządu, wałków korbowych itp. W branżach takich jak samochody i sprężarki. Może być również używany do precyzyjnego szlifowania standardowych zewnętrznych kółek konwencjonalnych części wału, takich jak wały silnikowe i wał korbowy. Te narzędzia są używane głównie do szlifowania materiałów metalowych (takich jak stal, żeliwa, metale nieżelazne itp.), A także mogą przetwarzać materiały niemetaliczne i inne.
3 、 Główne specyfikacje i parametry narzędzia maszynowego
1 、 Główne specyfikacje
Opis | Jednostka | Specyfikacje |
Szlifowanie zasięgu średnicy zewnętrznej | mm | Ø8 ～ Ø200 |
Maksymalna długość szlifowania | mm | 500 |
Max. Waga przedmiotu | kg | 50 |
Max. Obrotowy kąt stołu | zgodnie ze wskazówkami zegara | 5 ° |
Odwrotnie | 9 ° | |
Oś Z (podłużna) skok śrubowy | mm | 850 |
Oś Z (podłużna) zakres prędkości ruchu | MM/min | 0 ～ 8000 |
Oś Z (podłużna) minimalna rozdzielczość CNC | mm | 0.001 |
Max. Wymiar koła | mm | 350 （400） × 40 × 127 |
Prędkość peryferyjna kół | SM | ≤60 |
Możliwa obrotu skorupy na głowicy | Niezakładny | |
Oś x (boczna) skok śrubowy | mm | 260 |
MM/min | 0 ～ 20000 | |
Oś X (boczna) minimalna rozdzielczość CNC | mm | 0.001 |
Top stożka robocza | MT#4 | |
Prędkość wybierania głowicy roboczej | R/min | 50 Hz ： 60 ～ 600 WWARZALNE Częstotliwość |
Możliwy obrót wrzeciona roboczego | Rotatable | |
Możliwa obrotu skorupy roboczej | Niezakładny | |
Górna stożka z ogonem | MT#4 | |
Podróż pióra | mm | 30 |
Okrągłość (prawdziwa okrągłość) | mm | ≤ 0,002 |
Cylindryczność | mm | ≤ 0,003 |
Chropowatość | μm | RA ≤ 0,2 |
