| Ilość： | |
|---|---|

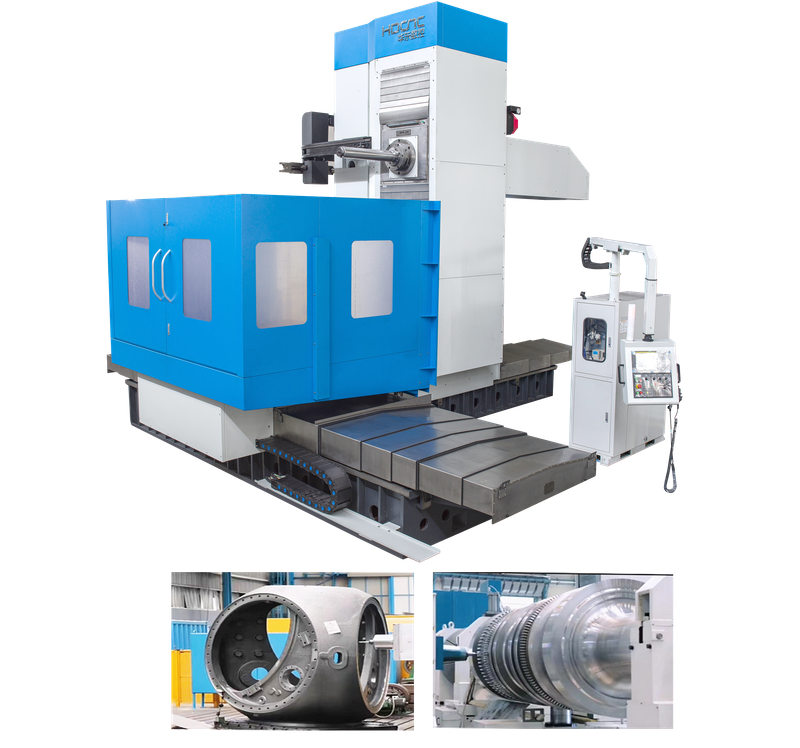

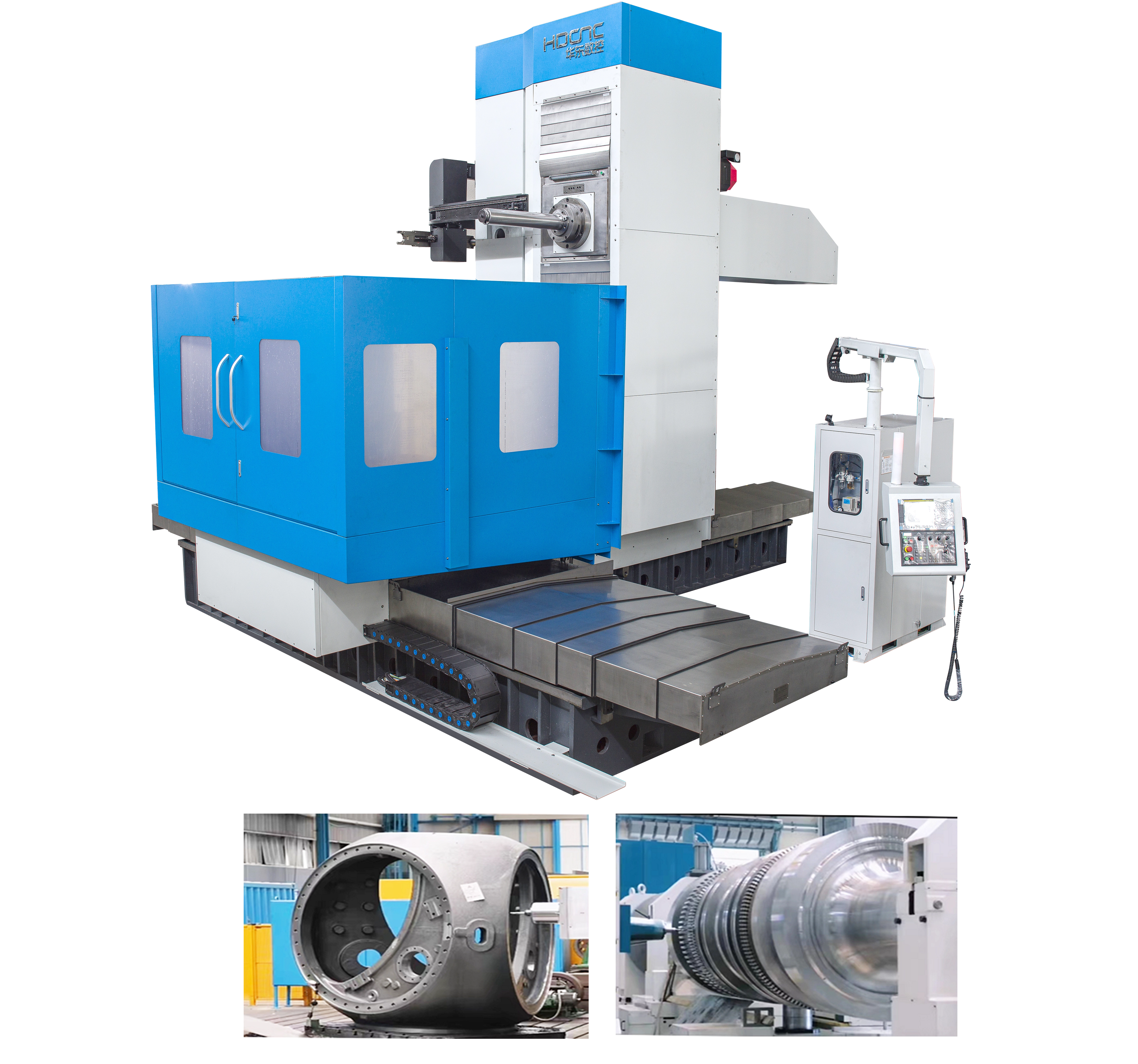

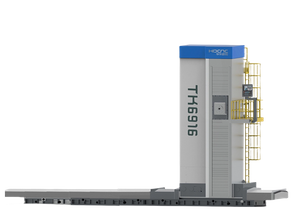

Ta seria narzędzi maszynowych ma doskonałą wydajność i szeroki zakres technik przetwarzania. Można wybrać wiele specjalnych głowic mielenia akcesoriów, które mogą ukończyć wiercenie, rozszerzanie, nudne, cięcie rowka i płaskie mielenie średnich i dużych części w jednym zacisku. Ten model jest podzielony na dwa typy, jeden bez stałego płaskiego obrotowego dysku, a drugi z stałym płaskim obracającym dyskem. Ten model można również połączyć w razie potrzeby, aby utworzyć formę głowy do głowy.
Charakterystyka strukturalna
Łóżko tego maszynowego narzędzia jest ułożone we wzorze w kształcie litery T, z wysokim łóżkiem sztywności i wielokrotnym wspornikiem kompozytowych szyn prowadzących. Każda szyna prowadząca jest wyposażona w urządzenie do rozładunku i może być wybierana w postaci ciężkich linii wałek linearnych
W pełni zamknięte pudełko wrzeciona
Obrót nakrętki osi Y (przekraczający 3000 mm skoku)
Każda oś zasilająca jest napędzana bardzo precyzyjnie załadowaną podwójną parą śrubową kulą kulową, a główne skrzynki transmisji jest synchronizowane z kwadratowym suwakiem do zasilania. Ma charakterystykę wysokiej prędkości, niskiego hałasu i wysokiego momentu obrotowego
Łańcuch lub lina drutu
Pełne szlifowanie kolumny kolumny łóżka
Kwadratowy suwak serii TK68 występuje w czterostronnej w pełni owiniętej formie z wbudowanym mechanizmem kompensacyjnym
Rotary Worktable to duże podparcie obrotowe
Pierścień zębatego obrotowego to zmielony pierścień zębatego
Hamulec złożony to hydrauliczny hamulec trzymający
Transmisja obrotowa jest napędzana przez podwójny bieg pierścieniowy z mechanizmem luzu. Mechanizm luzu można wybrać jako podwójny bieg silnikowy lub podwójny bieg
Może osiągnąć arbitralny podział kąta 360 stopni
Może być wyposażony w wysokociśnieniowe centrum centralne
Może być wyposażony w magazyn narzędzi, aby osiągnąć automatyczną funkcję zmiany narzędzia
Może być wyposażone w automatyczne chwytanie i automatyczne indeksowanie głowic załącznika
Parement techniczny
Pozycja/model | Jednostka | TK6513 | TK6513G | TK6516 | TK6516G | TK6813 | TK6816 |
Sekcja wrzeciona | |||||||
Nudna średnica osi | mm | Φ130 | Φ130 | Φ160 | Φ160 | Φ130 | Φ160 |
Średnica osi mielenia | mm | Φ221.44 | Φ221.44 | Φ280 | Φ250 | Φ221.44 | Φ280 |
Otwór zwężka wrzeciona | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
prędkość wrzeciona | RPM | 1500 | 3000 | 1500 | 2500 | 3000 | 2500 |
moc wrzeciona | kW | 30/36 | 30/36 | 44/54 | 31/37 | 31/37 | 31/37 |
Maksymalny moment obrotowy osi mielenia | Nm | 2234/2680 | 1691/2029 | 4500 | 2275/2720 | 2533/3028 | 3298/3943 |
Maksymalna odporność zasilająca osi mielenia | N | 20000 | 20000 | 30000 | 30000 | 20000 | 30000 |
Sekcja stołowa | |||||||
rozmiar stołowy | mm | 1600*2000 | 1600*2000 | 2500*2500 | 2500*2500 | 1600*2000 | 2500*2500 |
Maksymalna pojemność obciążenia stołowego | kg | 10000 | 10000 | 20000 | 20000 | 10000 | 20000 |
Minimalna jednostka podziału | ° | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
Rozmiar poduszki zjeżdżalni | mm | \ | \ | \ | \ | 420*460 | 420*460 |
Zakres przetwarzania | |||||||
Podróż osi x | mm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Y Osi podróż | mm | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 |
Podróż osi z | mm | 1600 | 1600 | 1600 | 1600 | 1500 | 1500 |
V podróż osi V. | mm | \ | \ | \ | \ | 800 | 1000 |
Podróż w osi | mm | 800 | 700 | 1000 | 800 | 800 | 900 |
prędkość ruchu | |||||||
Szybka prędkość ruchu X/Y/Z | MM/min | 10000 | 10000 | 10000 | 10000 | 8000 | 8000 |
Szybka prędkość poruszająca się osi V | MM/min | \ | \ | \ | \ | 5000 | 5000 |
Szybka prędkość ruchu w osi W | MM/min | 6000 | 6000 | 6000 | 6000 | 5000 | 5000 |
Oś B Szybko poruszająca się prędkość | °/min | 450 | 450 | 450 | 450 | 450 | 450 |
Oś X/Y/Z Rapid Feed | MM/min | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
Szybkość zasilania osi V. | MM/min | \ | \ | \ | \ | 1-4000 | 1-4000 |
Szybkość zasilania osi W. | MM/min | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
Szybkość zasilania osi B. | °/min | 360 | 360 | 360 | 360 | 360 | 360 |
dokładność | |||||||
Dokładność pozycjonowania osi x/y/z/w | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Dokładność pozycjonowania osi B. | ″ | 7 | 7 | 8 | 8 | 7 | 8 |
Dokładność powtarzania osi x/y/z/w | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
Dokładność powtarzania osi B | ″ | 5 | 5 | 6 | 6 | 5 | 6 |

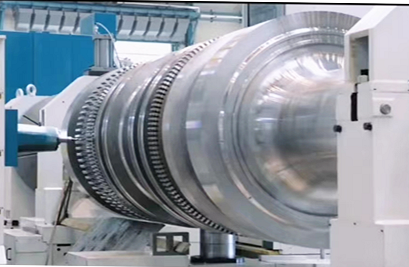

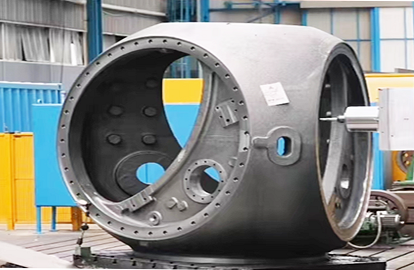

Przypadek przetwarzania
