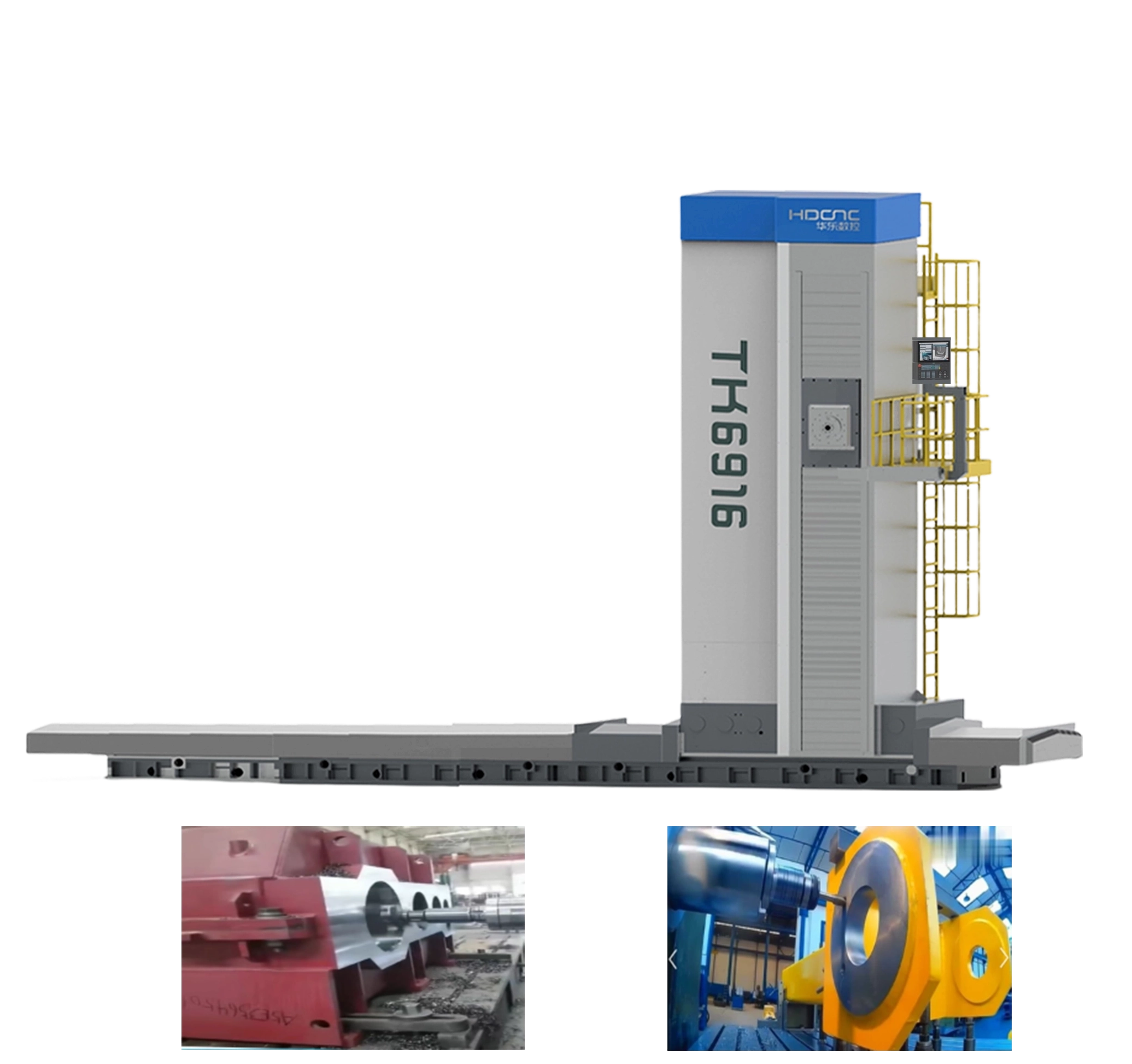

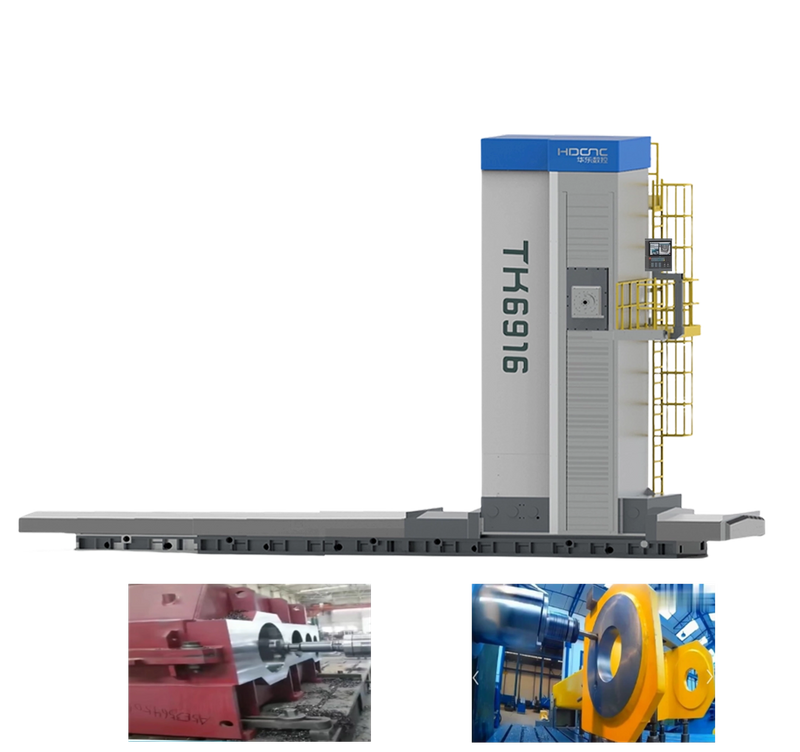

TK69 Series CNC nudna maszyna nudna

Maszyna nudna i mielania CNC serii TK69 jest zaprojektowana z solidnymi funkcjami konstrukcyjnymi, aby zapewnić doskonałą precyzję, sztywność i stabilność operacyjną. Wykorzystuje statyczne szyny ciśnieniowe do gładkiego, niskiego ruchu, a jego korpus złoża o wysokiej sznurku z wieloma podporami zwiększa pojemność obciążenia i minimalizuje deformację. W pełni zamknięte pole wrzeciona zapewnia optymalną ochronę i trwałość dla krytycznych komponentów.

Ilość：
Stan dostępności:





Zapytaj Dodaj do koszyka zapytań

Opis produktu

Charakterystyka strukturalna

1. Stół ciśnienia statycznego

2. Ciało łóżka o wysokiej sztywności, wiele nośników

3. W pełni zamknięte pudełko wrzeciona

4. Obrót nakrętki osi Y

5. Napęd zębatego zębów X, może wybrać mechanizm eliminacji podwójnego silnika lub mechanizm eliminacji podwójnego przebiegu podwójnego silnika. Główna skrzynka transmisyjna i kwadratowy suwak zasila się synchronicznie, z dużymi, niskimi szumami i wysokim charakterystyką momentu obrotowego. Stalowa linowa linowa równowaga przeciwwagi, zaawansowany i unikalny punkt podnoszenia równowagi

6. Szyna prowadząca kolumny łóżka jest w pełni zmielona, a kwadratowy suwak znajduje się w czterostronnej w pełni zamkniętej formie, z wbudowanym mechanizmem kompensacyjnym

7. Może być wyposażony w centrum centralne wysokiego ciśnienia

8. Może być wyposażony w magazyn narzędzi do osiągnięcia automatycznej funkcji zmiany narzędzia, i może być wyposażony w automatyczne chwytanie i automatyczne indeksowanie główek akcesoriów

Pairemetry techniczne

Pozycja/model	Jednostka	TK6913	TK6916	TK6916G	TK6920	TK6920G
Sekcja wrzeciona
Nudna średnica osi	mm	Φ130	Φ160	Φ160	Φ200	Φ200
Średnica osi mielenia	mm	Φ221.44	Φ320	Φ300	Φ320	Φ300
Otwór zwężka wrzeciona		ISO50	ISO50	ISO50	ISO60	ISO60
prędkość wrzeciona	RPM	1500	1500	3000	1500	3000
Przesuwana sekcja poduszki	mm	420*460	480*520	480*520	480*520	480*520
moc wrzeciona	kW	30	81	74	81	74
Maksymalny moment obrotowy osi mielenia	Nm	2200	14000	6000	14000	6000
Maksymalna odporność zasilająca osi mielenia	N	18000	40000	40000	40000	40000
Zakres przetwarzania
Podróż osi x	mm	4000+1000*n	4000+2000*n	4000+2000*n	4000+2000*n	4000+2000*n
Y Osi podróż	mm	2000-4000	3000-6000	3000-6000	3000-6000	3000-6000
Podróż osi z	mm	800	1200	1200	1200	1200
Podróż w osi	mm	700	1200	1200	1200	1200
Całkowita podróż przedłużenia narzędzia i skurczu	mm	1500	2400	2400	2400	2400
prędkość ruchu
Szybka prędkość ruchu X/Y	MM/min	8000	8000	8000	8000	8000
Szybka prędkość ruchu z/w	MM/min	6000	6000	6000	6000	6000
Szybka pasza osi x/y	MM/min	1-6000	1-8000	1-8000	1-8000	1-8000
Szybkość zasilania osi Z/W	MM/min	1-4000	1-4000	1-4000	1-4000	1-4000
dokładność
Dokładność pozycjonowania osi x/y/z/w	mm	0,02/1000	0,02/1000	0,02/1000	0,02/1000	0,02/1000
Dokładność powtarzania osi x/y/z/w	mm	0.015	0.015	0.015	0.015	0.015
