| Ilość： | |
|---|---|
Maszyna do jazdy węgla
Maszyna budowlana
Ciężkie wyposażenie ciężarówek
Elektryczne wysokie napięcie
Elektryczne wysokie napięcie

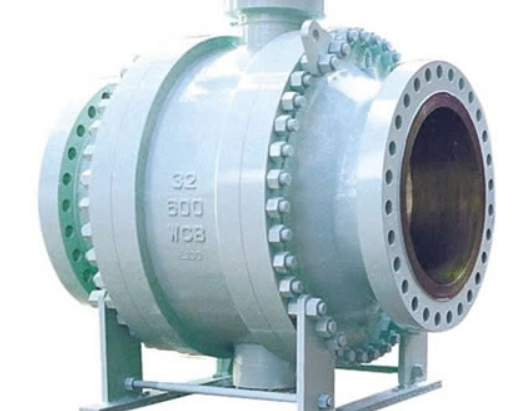

Maszyna naftowa
24 T ATC | System kontroli pyłu wrzecionowego | System chłodzenia obrabianego | Równy podział CNC Tabela obrotowa | Automatyczny system smarowania |
Urządzenie do usuwania układów spiralnych | Zmywacz chipów typu płyty łańcuchowej | Integralna okładka | Narzędzie i przybornik | Śruby podkładowe i kliny wyrównujące |
| System Siemens828D | 30/32/40 T ATC | Trzy osie władcy krat | Urządzenie separatora oleju |
| Urządzenie do ustawienia narzędzia | ZF COOX | Urządzenie pomiarowe przedmiotu obrabianego | 0,001 ° Tabela obrotowa |

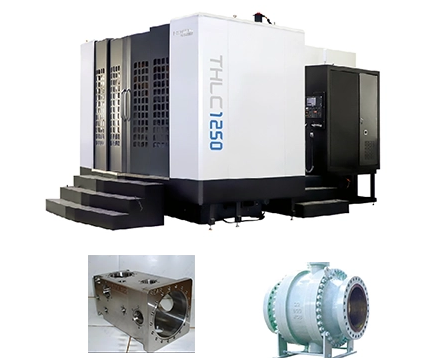

| Model | Jednostka | THLC1000 | THLC1250 | THLC1500 |
| Rozmiar tabeli | mm | 1000*1000 | 1250*1250 | 1500*1500 |
| Maksymalny ciężar ładowania | kg | 3000/5000 | 3000/5000 | 80000 |
| T-slot (liczba*szerokość*odległość) | mm | 7*22*130 | 5*22*200 | 5*28*275 |
| Podróż (x/y/z/m) | mm | 1800/1400/1400 | 1800/1400/1400 | 2500/1400/2000 |
| Średnica/podróż nudnego wału osi W | mm | 110/500 | 110/500 | 110/500 |
| Szybka prędkość ruchu (x/y/z/w) | M/MIM | 2012/12/12 | 10/10/12 | 9/9/9 |
| Prędkość cięcia X/Y/Z. | MM/MIM | 1 ~ 5000 | 1 ~ 5000 | 1 ~ 5000 |
| Linia środkowa wrzeciona do powierzchni stołowej | MM/MIM | 160 ~ 1560 | 160 ~ 1560 | 60 ~ 1460 |
| Nos wrzeciona do środka stołowego | MM/MIM | 260 ~ 1660 | 260 ~ 1660 | 320 ~ 2320 |
| Prędkość wrzeciona | RPM | 3500 | 3500 | 3500 |
| Moc wrzeciona | kW | 22/26 | 22/26 | 22/26 |
| Maksymalny moment obrotowy wrzeciona | 770 | 770 | 770 | |
| Typ uchwytu narzędzi | BT50 | BT50 | BT50 | |
| Pull Stud | BT50-45 | BT50-45 | BT50-45 | |
| Pojemność ATC | 30 | 30 | 30 | |
| Czas zmiany narzędzia | S | 7.5 (narzędzie do narzędzia) | 7.5 (narzędzie do narzędzia) | 7.5 (narzędzie do narzędzia) |
| Maksymalna waga narzędzia | kg | 15 | 15 | 15 |
| Maksymalna średnica narzędzia | mm | 112/200 (puste) | 112/200 (puste) | 112/200 (puste) |
| Ciśnienie powietrza | MPA | 0,6 ~ 0,8 | 20-6000 | 0,6 ~ 0,8 |
| Waga maszyny (około) | kg | 28000 | 30000 | 34000 |
| Całkowity rozmiar maszyny (L*W*H) | mm | 7400*5900*3820 | 7400*5900*3820 | 8200*6900*5000 |
Rama typu drzwi kolumny, mechanizm typu podwójnego pudełka, dobra sztywność, linia środkowa wrzeciona i kolumna dwupoziomowa linia linowa linia ta sama płaszczyzna, deformacja systemu wrzeciona jest niewielka, wysoka dokładność przetwarzania.
Projekt kolejowy przewodnika długiego rozpiętości, silna pojemność łożyska, maszyna ogólna sztywność dobra

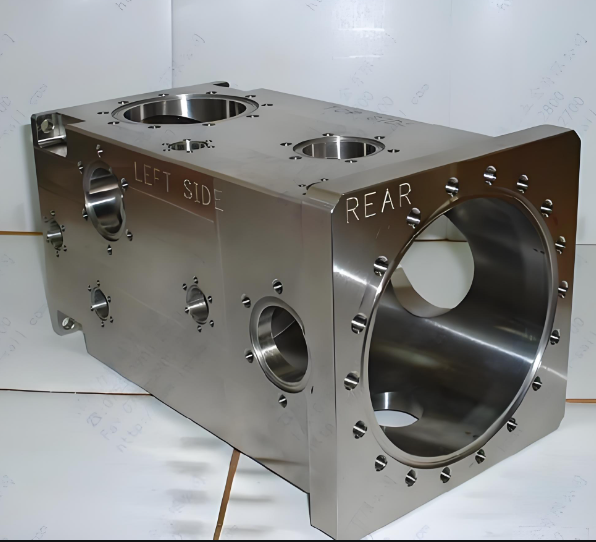

Wyposażony w wysokie precyzyjne stół obrotowy odpowiednie pudełko Tor, podstawa maszyny, kolumna i inne przetwarzanie części wielościennych, zaciskanie może zakończyć frezowanie, nudne, wiercenia
