| Ilość： | |
|---|---|
Funkcje części
Ogólna obróbka
Złącza sprzętowe
Przetwarzanie maszyny
| Chip z tylnym rzędem pełny blachę do okładki bez układu | Typ szuflady zbiornik i pudełko na chipsy |
| Urządzenie do mycia chipów wstecznych | Pełny funkcjonowanie panel i koło ręczne |
| Wrzeciono napędu pasa | Układ chłodzenia zraszacza po stronie wrzeciona |
| System chłodzenia powietrza po stronie wrzeciona | Urządzenie do wymiany cieplnej szafki elektrycznej |
| Obszar roboczy czyszczący pistolet wodny, pistolet powietrzny | Światło robocze i światło alarmowe |
| ATC |
| Chłód przez wrzeciono | 3 osi skali liniowej |
| Funkcja czwartej osi | Funkcja chłodzenia oleju wrzecionowego |
| Wrzeciono napędu bezpośredniego połączenia | Urządzenie do separacji olej-woda |
| Urządzenie pomiarowe i narzędziowe | Przełącznik otwarty drzwi |
| parametr | model | VMC850E | VMC855E | VMC1060E | VMC1160E |
| Tabela | Rozmiar tabeli | 1000 × 550 | 1000 × 550 | 1200 × 600 | 1200 × 600 |
| Maksymalny waga obrabiana | 500 | 500 | 800 | 800 | |
| T szerokości numeru gniazda Odległość | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| podróż | Travel Xyz | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 |
Max odległość od wrzeciona Nos do powierzchni stołowej | 150-650 | 150-650 | 120-720 | 120-720 | |
Środek wrzeciona do Z AIXS powierzchnia przewodnika | 570 | 570 | 650 | 650 | |
| wrzeciono | Moc silnika wrzeciona | 7.5/11 | 7.5/11 | 11/15 | 11/15 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | BT40 | BT40 | |
| karmić | 3 osi szybka prędkość | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 |
| maksymalna prędkość cięcia | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| Pojemność ATC | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| dokładność | Dokładność pozycjonowania | 0.005 | 0.005 | 0.005 | 0.005 |
| Dokładność powtarzalności | 0.003 | 0.003 | 0.003 | 0.003 | |
| inni | System CNC | HNC-818F | HNC-818F | HNC-818F | HNC-818F |
| Rozmiar maszyny L × W × H. | 2560*2450*2840 | 2560*2450*2840 | 3240*2530*2965 | 3240*2530*2965 | |
| waga maszyny | 4500 | 4500 | 5600 | 5600 |
| parametr | model | VMC850 | VMC855 | VMC1160 | VMC1275 |
| Tabela | Rozmiar tabeli | 1000 × 500 | 1000 × 550 | 1200 × 600 | 1300 × 700 |
| Maksymalny waga obrabiana | 500 | 500 | 800 | 1000 | |
| T szerokości numeru gniazda Odległość | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| podróż | Travel Xyz | 800/500/500 | 800/550/550 | 1100/600/600 | 1200/750/600 |
Max odległość od wrzeciona Nos do powierzchni stołowej | 150-650 | 140-690 | 120-720 | 120-720 | |
Środek wrzeciona do Z AIXS powierzchnia przewodnika | 570 | 595 | 650 | 750 | |
| wrzeciono | Moc silnika wrzeciona | 7.5/11 | 11/15 | 11/15 | 11/15 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | BT40 | BT40 | |
| karmić | 3 osi szybka prędkość | 48/48/36 | 36/36/24 | 36/36/36 | 36/36/24 |
| maksymalna prędkość cięcia | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| Pojemność ATC | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| dokładność | Dokładność pozycjonowania | 0.005 | 0.005 | 0.005 | 0.005 |
| Dokładność powtarzalności | 0.003 | 0.003 | 0.004 | 0.004 | |
| inni | System CNC | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi |
| Rozmiar maszyny L × W × H. | 2700 × 2400 × 2700 | 2700 × 2400 × 2750 | 3200 × 2500 × 2800 | 3450 × 2750 × 2800 | |
| waga maszyny | 5300 | 5800 | 7000 | 8500 |
| parametr | model | VMC1370 | VMC1580 |
| Tabela | Rozmiar tabeli | 1400 × 700 | 1600*800 |
| Maksymalny waga obrabiana | 1200 | 1500 | |
| T szerokości numeru gniazda Odległość | 5-18 × 110 | 7-18 × 110 | |
| podróż | Travel Xyz | 1300/700/700 | 1500/800/700 |
| Max odległość od wrzeciona do powierzchni stołowej | 120-820 | 185-855 | |
| Środek wrzeciona do powierzchni przewodniej Z AIXS | 750 | 855 | |
| wrzeciono | Moc silnika wrzeciona | 11/15 | 11/15 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | |
| karmić | 3 osi szybka prędkość | 24/24/24 | 20/20/20 |
| maksymalna prędkość cięcia | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT50-45 |
| Pojemność ATC | Typ ramienia BT40-24T | Typ ramienia BT50-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 125 × 300 | |
| dokładność | Dokładność pozycjonowania | 0.006 | 0.006 |
| Dokładność powtarzalności | 0.004 | 0.005 | |
| inni | System CNC | Fanuc/Siemens/Mirsubishi | Fanuc/Siemens/Mirsubishi |
| Rozmiar maszyny L × W × H. | 3580 × 2800 × 2850 | 4150*3370*2900 | |
| waga maszyny | 9800 | 14800 |

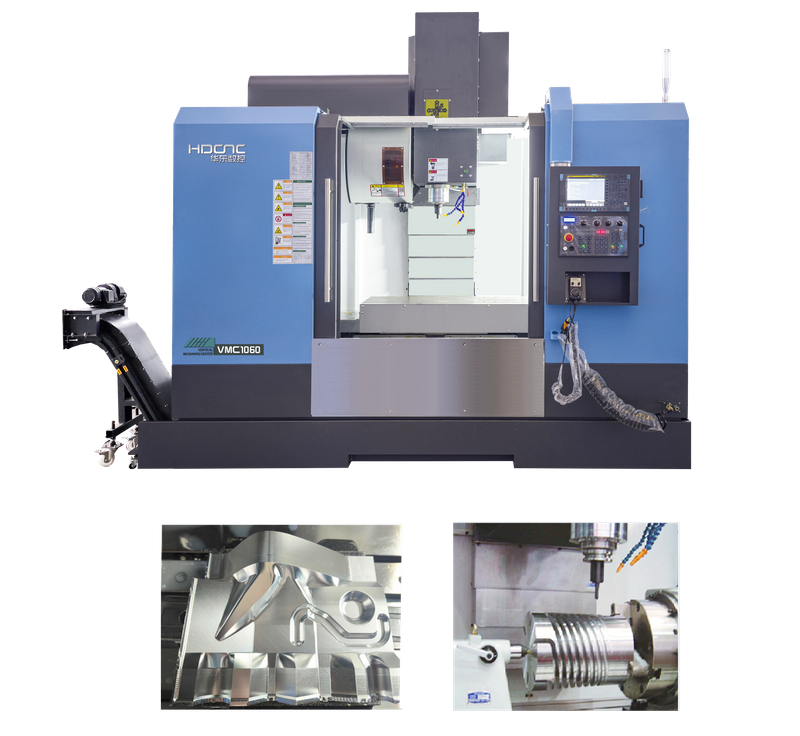

| parametr | model | VMC1060 | VMC1680 | VMC1890 |
| Tabela | Rozmiar tabeli | 1200*600 | 1700 × 800 | 2000 × 900 |
| Maksymalny waga obrabiana | 800 | 1500 | 2000 | |
| T szerokości numeru gniazda Odległość | 5-18 × 100 | 7-22 × 110 | 7-22 × 125 | |
| podróż | Travel Xyz | 1000/600/600 | 1600/800/700 | 1800/900/800 |
| Max odległość od wrzeciona do powierzchni stołowej | 120-720 | 190-890 | 150-950 | |
| Środek wrzeciona do powierzchni przewodniej Z AIXS | 650 | 855 | 950 | |
| wrzeciono | Moc silnika wrzeciona | 11/15 | 11/15 | 15/18.5 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | BT50 | |
| karmić | 3 osi szybka prędkość | 36/36/24 | 20/20/20 | 18/18/15 |
| maksymalna prędkość cięcia | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT50-45 | MAS403 BT50-45 | MAS403 BT50-45 |
| Pojemność ATC | Typ ramienia BT50-24T | Typ ramienia BT50-24T | Typ ramienia BT50-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 125 × 300 | 125 × 300 | |
| dokładność | Dokładność pozycjonowania | 0.005 | 0.007 | 0.007 |
| Dokładność powtarzalności | 0.004 | 0.005 | 0.005 | |
| inni | System CNC | Fanuc/Siemen S/mirsubishi | Fanuc/Siemens /Mirsubishi | Fanuc/Siemens /Mirsubishi |
| Rozmiar maszyny L × W × H. | 3200*2500*2800 | 4150 × 3370 × 2900 | 4800 × 3400 × 3300 | |
| waga maszyny | 7000 | 13400 | 15800 |
• Moment obrotowy maszyny, charakterystyka szybkiej reakcji, odpowiednia dla potrzeb motoryzacyjnych, pleśni, sprzętu i innych mechanicznych potrzeb.

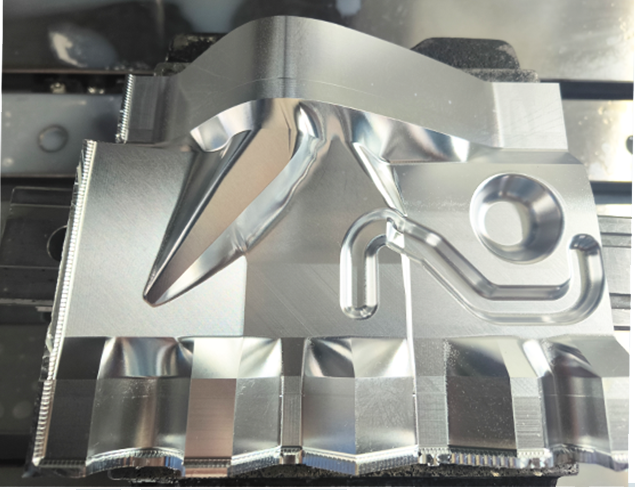

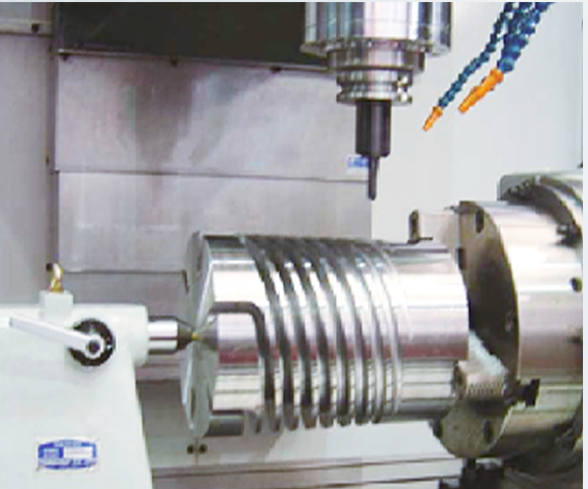

• Części po zacisku można zakończyć frezowanie, nudne, wiercenia, stukania i innych przetwarzania, z dużą precyzją.
Funkcje części
Ogólna obróbka
Złącza sprzętowe
Przetwarzanie maszyny
| Chip z tylnym rzędem pełny blachę do okładki bez układu | Typ szuflady zbiornik i pudełko na chipsy |
| Urządzenie do mycia chipów wstecznych | Pełny funkcjonowanie panel i koło ręczne |
| Wrzeciono napędu pasa | Układ chłodzenia zraszacza po stronie wrzeciona |
| System chłodzenia powietrza po stronie wrzeciona | Urządzenie do wymiany cieplnej szafki elektrycznej |
| Obszar roboczy czyszczący pistolet wodny, pistolet powietrzny | Światło robocze i światło alarmowe |
| ATC |
| Chłód przez wrzeciono | 3 osi skali liniowej |
| Funkcja czwartej osi | Funkcja chłodzenia oleju wrzecionowego |
| Wrzeciono napędu bezpośredniego połączenia | Urządzenie do separacji olej-woda |
| Urządzenie pomiarowe i narzędziowe | Przełącznik otwarty drzwi |
| parametr | model | VMC850E | VMC855E | VMC1060E | VMC1160E |
| Tabela | Rozmiar tabeli | 1000 × 550 | 1000 × 550 | 1200 × 600 | 1200 × 600 |
| Maksymalny waga obrabiana | 500 | 500 | 800 | 800 | |
| T szerokości numeru gniazda Odległość | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| podróż | Travel Xyz | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 |
Max odległość od wrzeciona Nos do powierzchni stołowej | 150-650 | 150-650 | 120-720 | 120-720 | |
Środek wrzeciona do Z AIXS powierzchnia przewodnika | 570 | 570 | 650 | 650 | |
| wrzeciono | Moc silnika wrzeciona | 7.5/11 | 7.5/11 | 11/15 | 11/15 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | BT40 | BT40 | |
| karmić | 3 osi szybka prędkość | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 |
| maksymalna prędkość cięcia | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| Pojemność ATC | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| dokładność | Dokładność pozycjonowania | 0.005 | 0.005 | 0.005 | 0.005 |
| Dokładność powtarzalności | 0.003 | 0.003 | 0.003 | 0.003 | |
| inni | System CNC | HNC-818F | HNC-818F | HNC-818F | HNC-818F |
| Rozmiar maszyny L × W × H. | 2560*2450*2840 | 2560*2450*2840 | 3240*2530*2965 | 3240*2530*2965 | |
| waga maszyny | 4500 | 4500 | 5600 | 5600 |
| parametr | model | VMC850 | VMC855 | VMC1160 | VMC1275 |
| Tabela | Rozmiar tabeli | 1000 × 500 | 1000 × 550 | 1200 × 600 | 1300 × 700 |
| Maksymalny waga obrabiana | 500 | 500 | 800 | 1000 | |
| T szerokości numeru gniazda Odległość | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| podróż | Travel Xyz | 800/500/500 | 800/550/550 | 1100/600/600 | 1200/750/600 |
Max odległość od wrzeciona Nos do powierzchni stołowej | 150-650 | 140-690 | 120-720 | 120-720 | |
Środek wrzeciona do Z AIXS powierzchnia przewodnika | 570 | 595 | 650 | 750 | |
| wrzeciono | Moc silnika wrzeciona | 7.5/11 | 11/15 | 11/15 | 11/15 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | BT40 | BT40 | |
| karmić | 3 osi szybka prędkość | 48/48/36 | 36/36/24 | 36/36/36 | 36/36/24 |
| maksymalna prędkość cięcia | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| Pojemność ATC | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | Typ ramienia BT40-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| dokładność | Dokładność pozycjonowania | 0.005 | 0.005 | 0.005 | 0.005 |
| Dokładność powtarzalności | 0.003 | 0.003 | 0.004 | 0.004 | |
| inni | System CNC | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi |
| Rozmiar maszyny L × W × H. | 2700 × 2400 × 2700 | 2700 × 2400 × 2750 | 3200 × 2500 × 2800 | 3450 × 2750 × 2800 | |
| waga maszyny | 5300 | 5800 | 7000 | 8500 |
| parametr | model | VMC1370 | VMC1580 |
| Tabela | Rozmiar tabeli | 1400 × 700 | 1600*800 |
| Maksymalny waga obrabiana | 1200 | 1500 | |
| T szerokości numeru gniazda Odległość | 5-18 × 110 | 7-18 × 110 | |
| podróż | Travel Xyz | 1300/700/700 | 1500/800/700 |
| Max odległość od wrzeciona do powierzchni stołowej | 120-820 | 185-855 | |
| Środek wrzeciona do powierzchni przewodniej Z AIXS | 750 | 855 | |
| wrzeciono | Moc silnika wrzeciona | 11/15 | 11/15 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | |
| karmić | 3 osi szybka prędkość | 24/24/24 | 20/20/20 |
| maksymalna prędkość cięcia | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT50-45 |
| Pojemność ATC | Typ ramienia BT40-24T | Typ ramienia BT50-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 125 × 300 | |
| dokładność | Dokładność pozycjonowania | 0.006 | 0.006 |
| Dokładność powtarzalności | 0.004 | 0.005 | |
| inni | System CNC | Fanuc/Siemens/Mirsubishi | Fanuc/Siemens/Mirsubishi |
| Rozmiar maszyny L × W × H. | 3580 × 2800 × 2850 | 4150*3370*2900 | |
| waga maszyny | 9800 | 14800 |
| parametr | model | VMC1060 | VMC1680 | VMC1890 |
| Tabela | Rozmiar tabeli | 1200*600 | 1700 × 800 | 2000 × 900 |
| Maksymalny waga obrabiana | 800 | 1500 | 2000 | |
| T szerokości numeru gniazda Odległość | 5-18 × 100 | 7-22 × 110 | 7-22 × 125 | |
| podróż | Travel Xyz | 1000/600/600 | 1600/800/700 | 1800/900/800 |
| Max odległość od wrzeciona do powierzchni stołowej | 120-720 | 190-890 | 150-950 | |
| Środek wrzeciona do powierzchni przewodniej Z AIXS | 650 | 855 | 950 | |
| wrzeciono | Moc silnika wrzeciona | 11/15 | 11/15 | 15/18.5 |
| maksymalna prędkość wrzeciona | 8000 | 8000 | 8000 | |
| zwężenie wrzeciona | BT40 | BT40 | BT50 | |
| karmić | 3 osi szybka prędkość | 36/36/24 | 20/20/20 | 18/18/15 |
| maksymalna prędkość cięcia | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT50-45 | MAS403 BT50-45 | MAS403 BT50-45 |
| Pojemność ATC | Typ ramienia BT50-24T | Typ ramienia BT50-24T | Typ ramienia BT50-24T | |
| maksymalna średnica długości narzędzia | 85 × 350 | 125 × 300 | 125 × 300 | |
| dokładność | Dokładność pozycjonowania | 0.005 | 0.007 | 0.007 |
| Dokładność powtarzalności | 0.004 | 0.005 | 0.005 | |
| inni | System CNC | Fanuc/Siemen S/mirsubishi | Fanuc/Siemens /Mirsubishi | Fanuc/Siemens /Mirsubishi |
| Rozmiar maszyny L × W × H. | 3200*2500*2800 | 4150 × 3370 × 2900 | 4800 × 3400 × 3300 | |
| waga maszyny | 7000 | 13400 | 15800 |

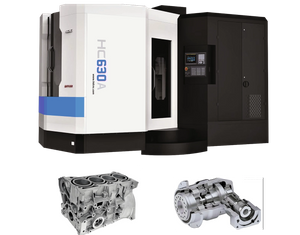

• Moment obrotowy maszyny, charakterystyka szybkiej reakcji, odpowiednia dla potrzeb motoryzacyjnych, pleśni, sprzętu i innych mechanicznych potrzeb.
• Części po zacisku można zakończyć frezowanie, nudne, wiercenia, stukania i innych przetwarzania, z dużą precyzją.
