| Ilość： | |
|---|---|
Cechy

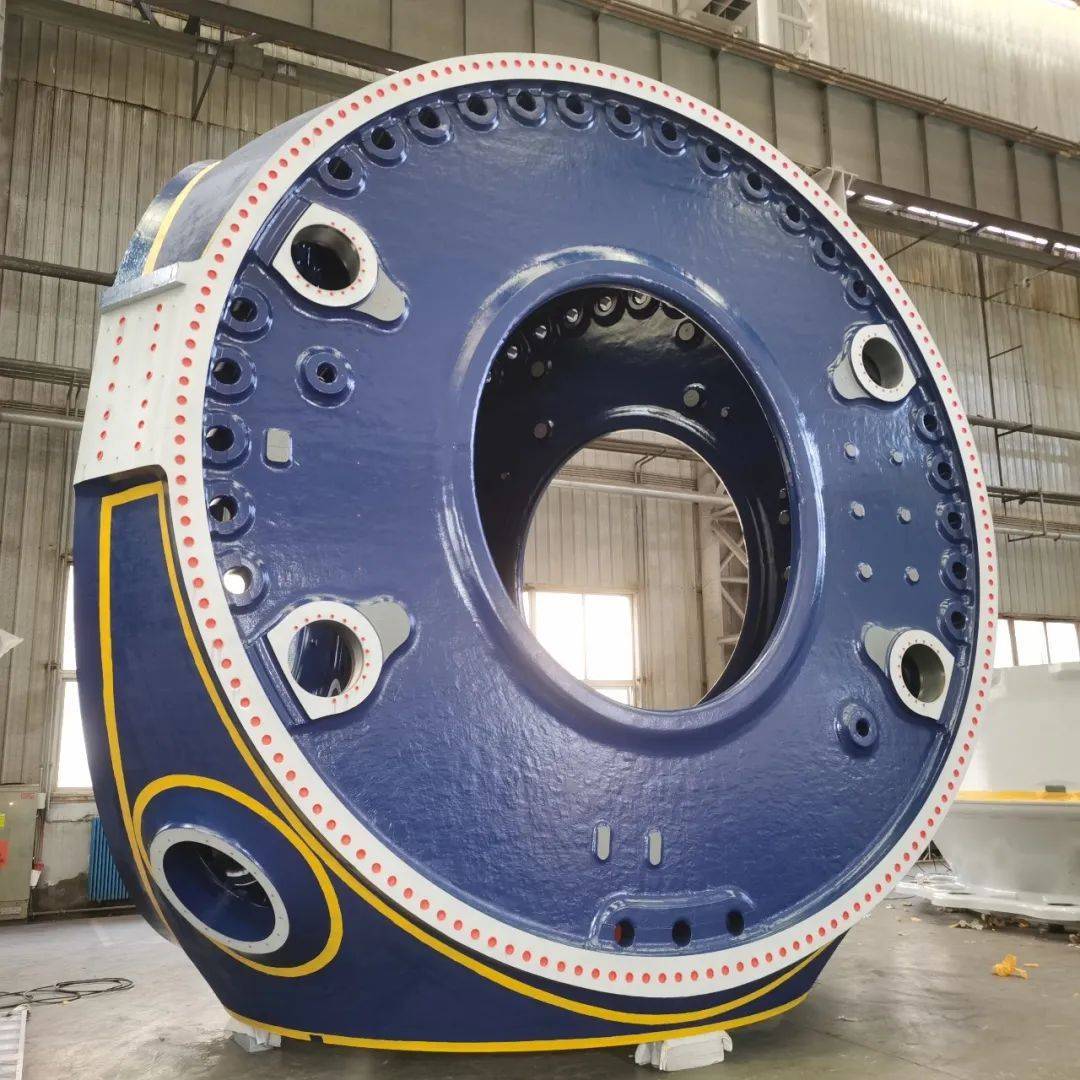

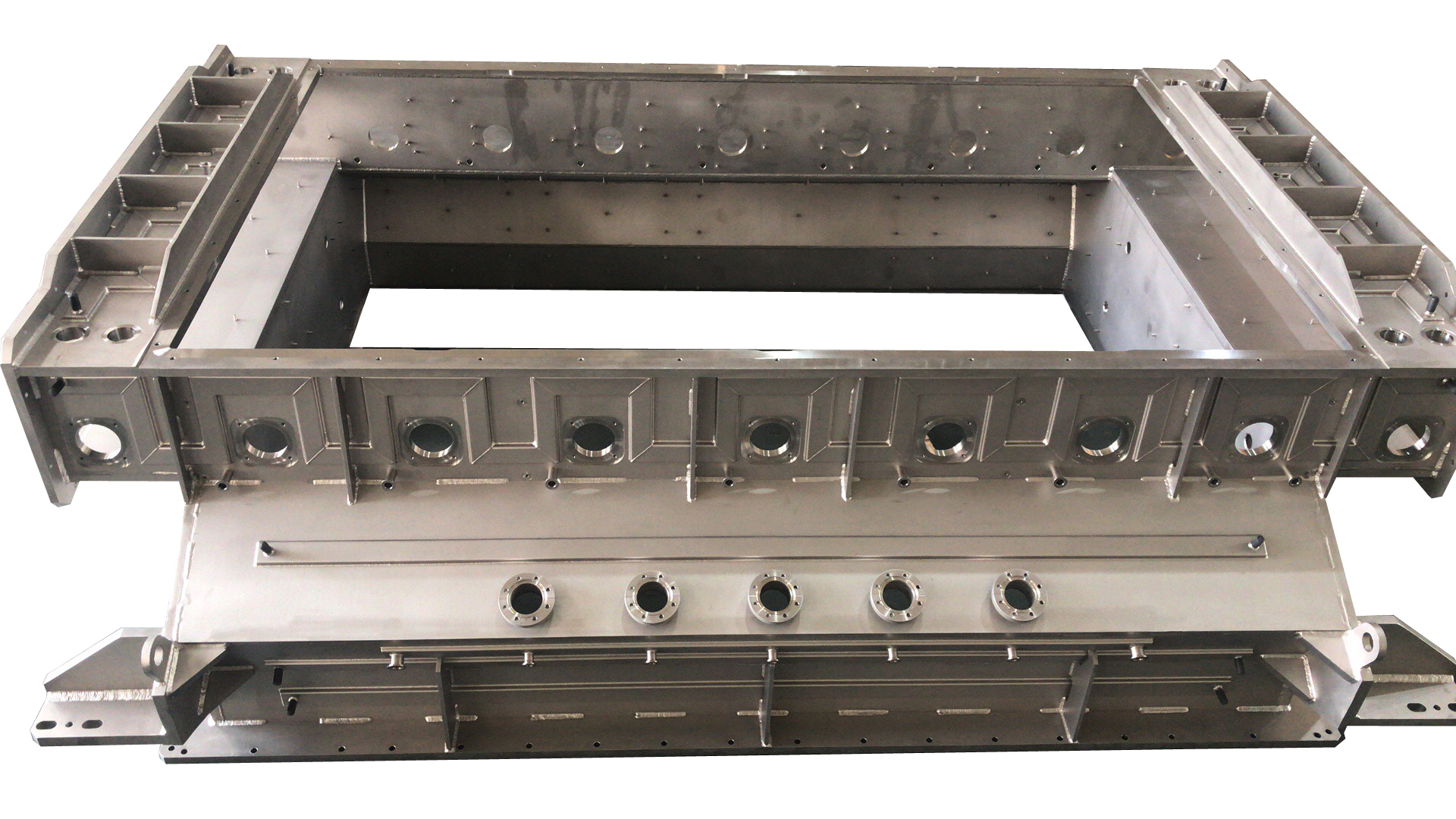

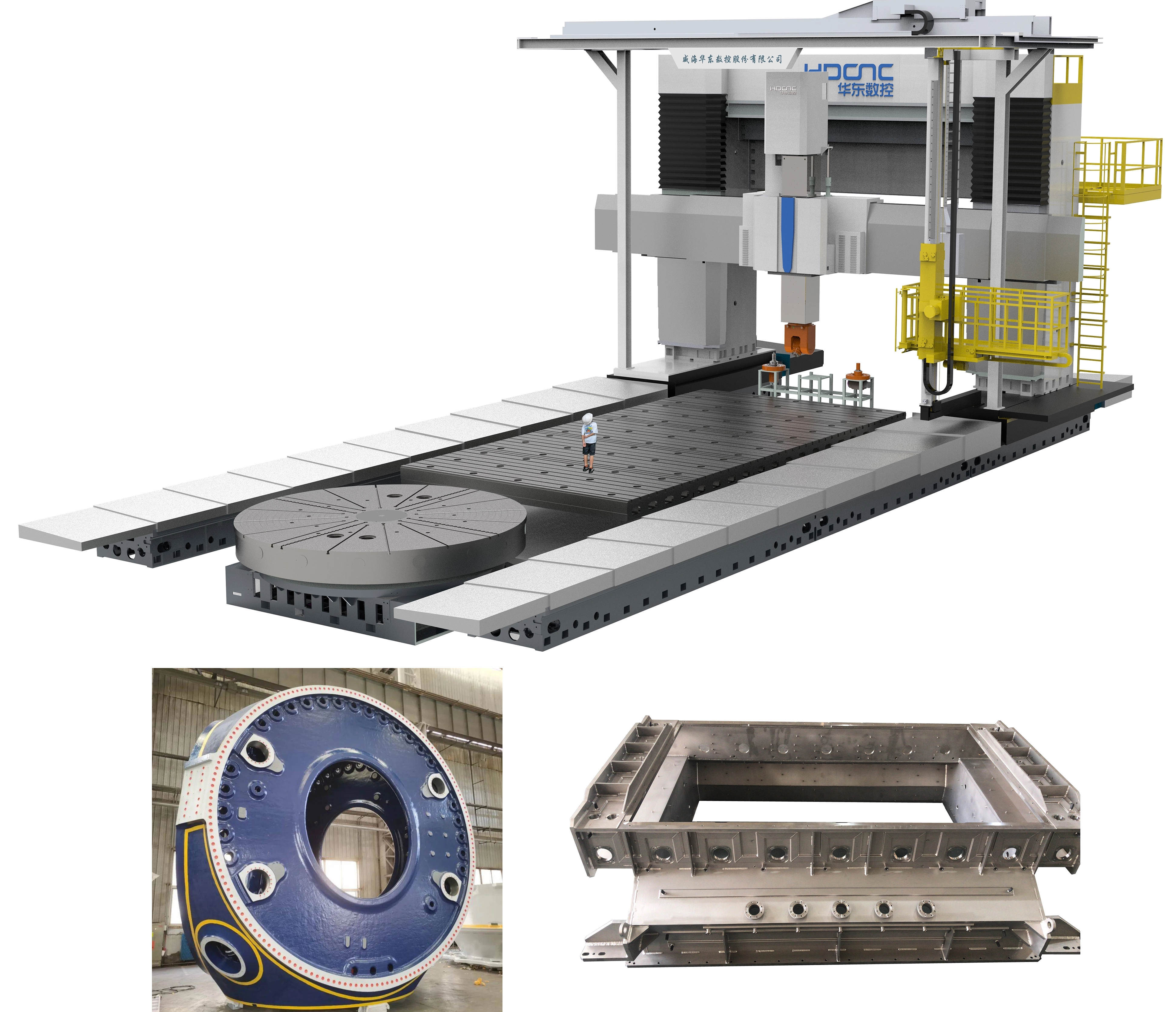

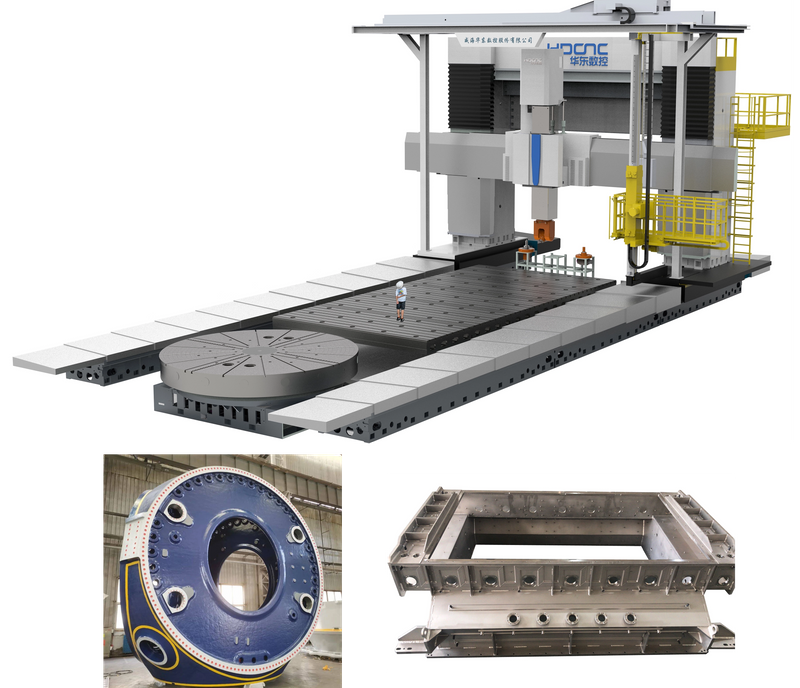

Układ struktury maszyn jest zaawansowany i rozsądny, piękny wygląd. Podłużne przewodniki do walcowania dużego rozmiaru, z wysoką wrażliwością na ruch. Pozioma szyna prowadząca adoptowana i pozioma rozłożona struktura kolei przesuwnej z urządzeniem rozładowującym; Przewodnik podnoszenia Raiadopts duża struktura tolerancji; Duża struktura fundamentu jest duża, a płyta wzmacniająca Hasenough układu; Maszyna ma dobrą sztywność, stabilność i pojemność łożyska. Młychać się, wiercenie i inne procesy, wysoki stopień automatyzacji. Mające zastosowanie do lotniczej, pleśni, statku shipautomobile i innych dużych i średniej wielkości złożonych części części.
Parametry techniczne
Model Projekt | XKW2842 | XKW2850 | XKW2863 | |
Zakres przetwarzania | ||||
Skuteczny szerokość Gant mm | 4200 | 5000 | 6300 | |
Oś X Travel MM | 10800/12800/14800/16800/18800/20800 | |||
Travelmm w osi Y. | 5000 | 5800 | 7100 | |
Oś Z Travelmm | 1250/1500 | 1500/2000 | ||
Podróż w osi W. | 2250/3250 | 2250/3250 | 4000 | |
Odległość od wrzeciona twarzą do stołów roboczych Powierzchnia mm | 200-3000/4000 | 200-5000 | ||
Stabilna | ||||
Rozmiar powierzchni pracy (szerokość × długość) mm | 3000× 10000/12000/14000/16000/18000/20000 | 4000× 10000/12000/14000/16000/18000/20000 | 5000× 10000/12000/14000/16000/18000/20000 | |
Łożysko obciążenia t/ ㎡ | 15t/ ㎡ | |||
Tablica t-robocza (rozmiar × Odstępy ） | 36× 250 | |||
Wrzeciono | ||||
Forma RAM /przekrój wymiary
| Square Slide Pillow 500 × 500 | Square Slide Pillow 610 × 610 | ||
Wrzeciona maksymalna prędkość obrotowa | 4000/3500 | 2000/1500 | ||
Power wrzeciona kw | 44/54 | 44/54 (51/68.4) | ||
Maksymalny moment obrotowy wrzeciona （ciągły/30 minut） nm | 1825/2242 | 1825/2242 （3250/4358） | ||
Forma napędu wrzeciona | Samowystarczalna skrzynia biegów + dwupiętrowa skrzynia biegów | |||
Otwór zwężka wrzeciona | BT50 | |||
Magazyn narzędzi （opcje） | ||||
Pojemność magazynu narzędzi t | 24/32/40/60 | |||
Maksymalna średnica narzędzia （pełna/pusta） mm | Φ125/230 | |||
Max narzędzia MM | 350 | |||
Maksymalna długość narzędzia kg | 25 | |||
Inny | ||||
Całkowity zasilacz KVA | 120 | 120 | 140 | |
Masa maszynowa （w tym platforma zacisków） t | 125/140/155/170/185/200 | 130/150/170/190/210/230 | 160/180/200/220/240/260 | |
Wymiary narzędzia maszynowego | 18000/20000/22000/24000/26000/28000 × 9000 × 8800 | 18000/20000/22000/24000/26000/28000 × 10000 × 8800 | 18000/20000/22000/24000/26000/28000 × 11500 × 1000 | |
（L × W × H） mm | ||||
Kontrola CNC | Siemens 828d/Fanuc 31i-Mf | Siemens 828d/Fanuc 31i-Mf | Siemens 828d/Fanuc 31i-Mf | |
