一、 Wprowadzenie narzędzi maszynowych

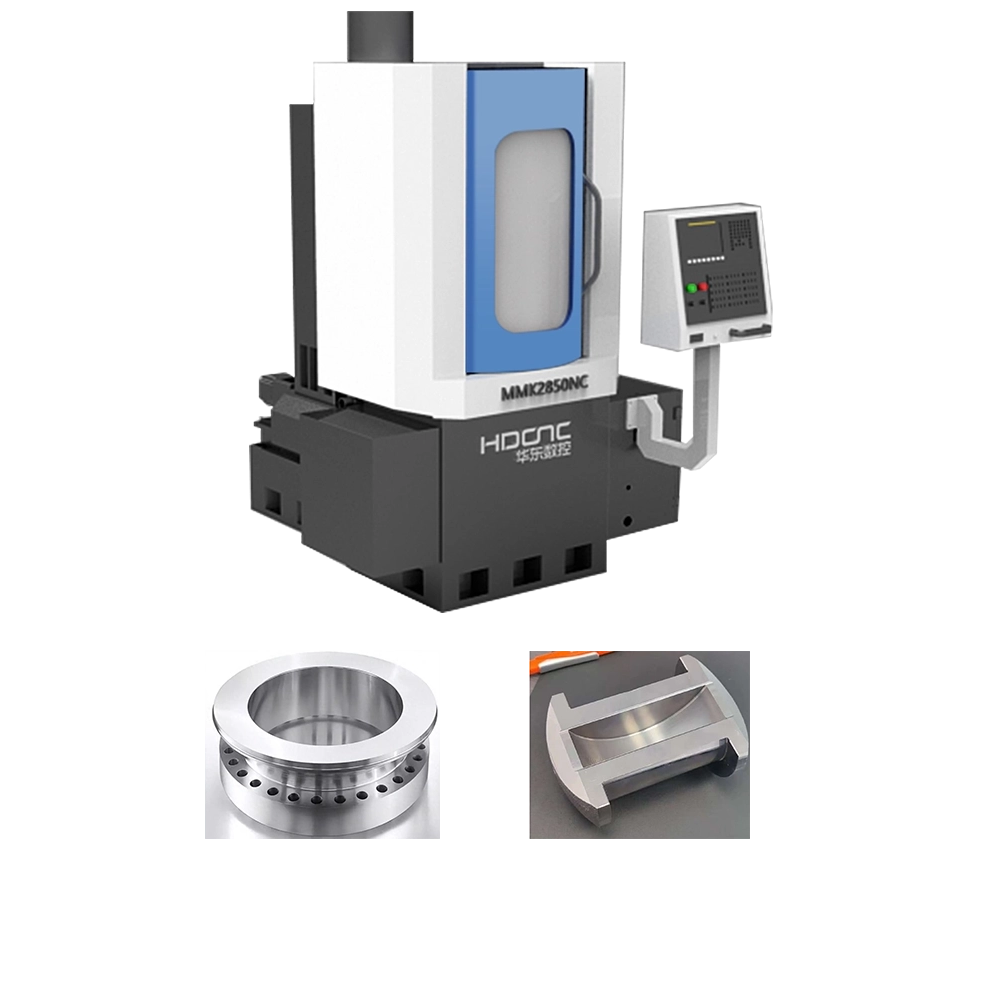

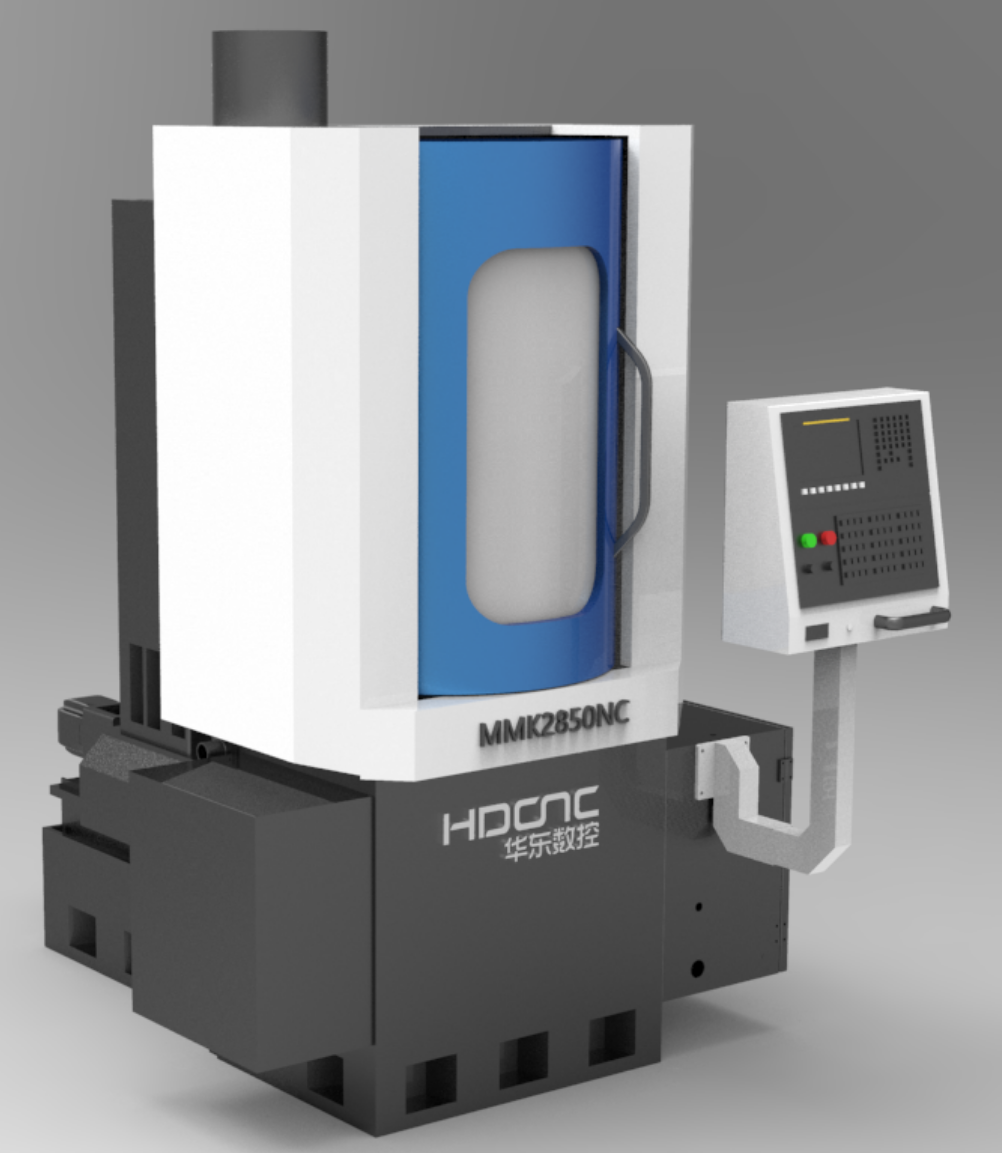

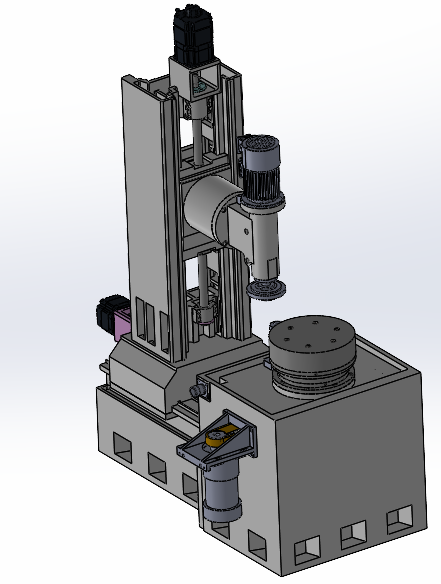

Precyzyjna pionowa młynka do wrzeciona wrzeciona MMK28 Seria MMK28 to wysoko szaleństwo, kontrolowana przez serwo precyzyjna pionowa maszyna do szlifowania wrzeciona.
Maszyna ta ma racjonalną i kompaktową konstrukcję z ułożonym wrzecionem szlifierskim i stołem roboczym zamontowanym na górnej części łóżka, ma racjonalną i kompaktową konstrukcję strukturalną o doskonałej sztywności statycznej/dynamicznej i wysokiej precyzji.
Wybrany system napędu zapewnia wyjątkową dynamiczną wydajność, wykorzystując bardzo niezawodne komponenty uruchamiające z szybką reakcją.
Maszyna składa się przede wszystkim z: złoża, kolumny, obrotowego stołowego stołowego (hydrostatyczny stół obrotowy), wrzeciona do szlifowania kół, komoda kół, układ chłodzenia (w tym jednostka filtracyjna), obudowa ochronna, układ hydrauliczny i układ sterowania elektrycznego.
二、 Parametry techniczne
Przedmiot | Jednostka | MMK2840NC | MMK2850NC | |
Średnica stołowa | mm | Φ400 | Φ500 | |
Hydrostatyczna prędkość stołu | RPM | 40-140 | ||
Maksymalna odległość od dolnej powierzchni szlifowania do powierzchni stołowej | mm | 400 | ||
Ruch tam iz powrotem | Automatyczna kanał | MM/bocian | 0,005 ～ 12 | |
Prędkość zmotoryzowana | M/min | 0,5 ～ 1 | ||
Elektroniczne mikro koło ręczne | MM/Div | 0.005 | ||
Szlifowanie | Rozmiar kół szlifowania (grubość OD x X) | mm | w zależności od rodzaju przedmiotu obrabianego | |
Prędkość konwersji częstotliwości wrzeciona | RPM | 100-3600 | ||
Ruch pionowy | Prędkość zmotoryzowana | M/min | 0 ～ 1 | |
Automatyczna kanał | MM/bocian | 0,001 ～ 0,05 | ||
Elektroniczne mikro koło ręczne | MM/Div | 0.001 | ||
Obrotowy skok pionowej głowicy młyna | Udar obrotowy | ± 30 ° | ||
Metoda blokowania | Ręczne blokowanie | |||
Silnik | Silnik wrzeciona | kW | 5.5 | |
Silnik pompy hydraulicznej | kW | 2.2 | ||
Silnik obrotowy stołu | kW | 1.5 | ||
Maksymalna waga tabeli | Kg | 300 | 400 | |
Waga brutto (ok.) | kg | 2500 | 3000 | |
三、 Dokładność maszyny
1 、 Dokładność obrotowa tabeli hydrostatycznej:
Radial Runout (testowany z piłką odniesienia): | ≤0,002 mm |
Axial Runout (testowany z piłką odniesienia): | ≤0,002 mm |
2 、 Dokładność obrotowa wrzeciona szlifierskiego:
Pionowe szlifierki wrzeciona osiowe (korzeń) | ≤0,002 mm |
Pionowe ruchy promieniowe wrzeciona do szlifowania (korzeń): | ≤0,002 mm |
3 、 Dokładność pozycjonowania współrzędnych maszyny, powtarzalna dokładność pozycjonowania:
Oś X: | |
Dokładność pozycjonowania （P ： ： | ≤0,015 mm |
Powtarzanie dokładności pozycjonowania （PS） ： | ≤0,008 mm |
Oś Z ： | |
Dokładność pozycjonowania （P ： ： | ≤0,015 mm |
Powtarzanie dokładności pozycjonowania （PS） ： | ≤0,008 mm |
4、 Wykończenie powierzchni obrabia RA ≤0. 4um

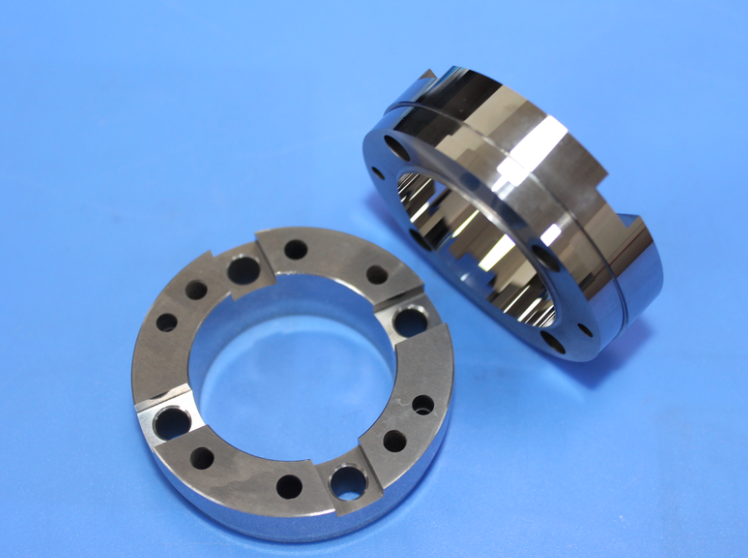

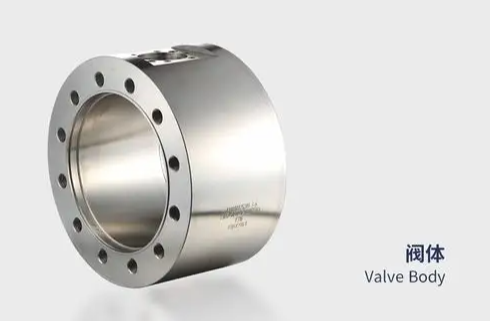

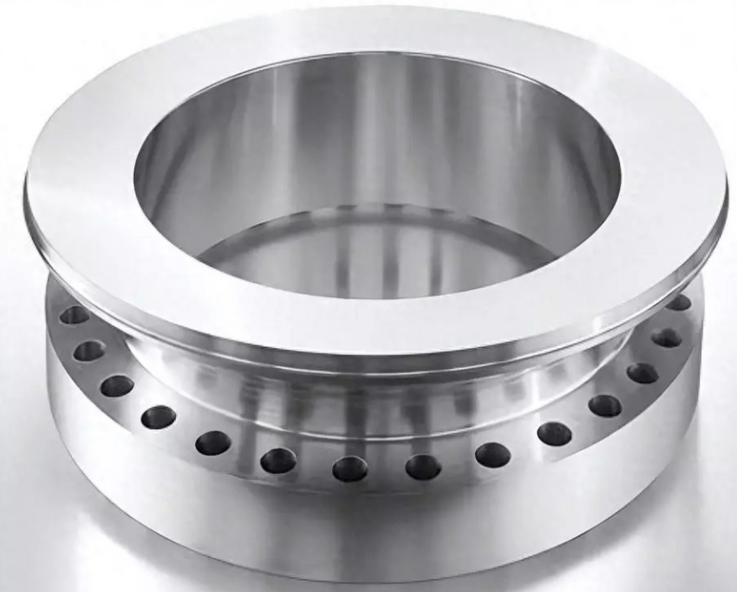

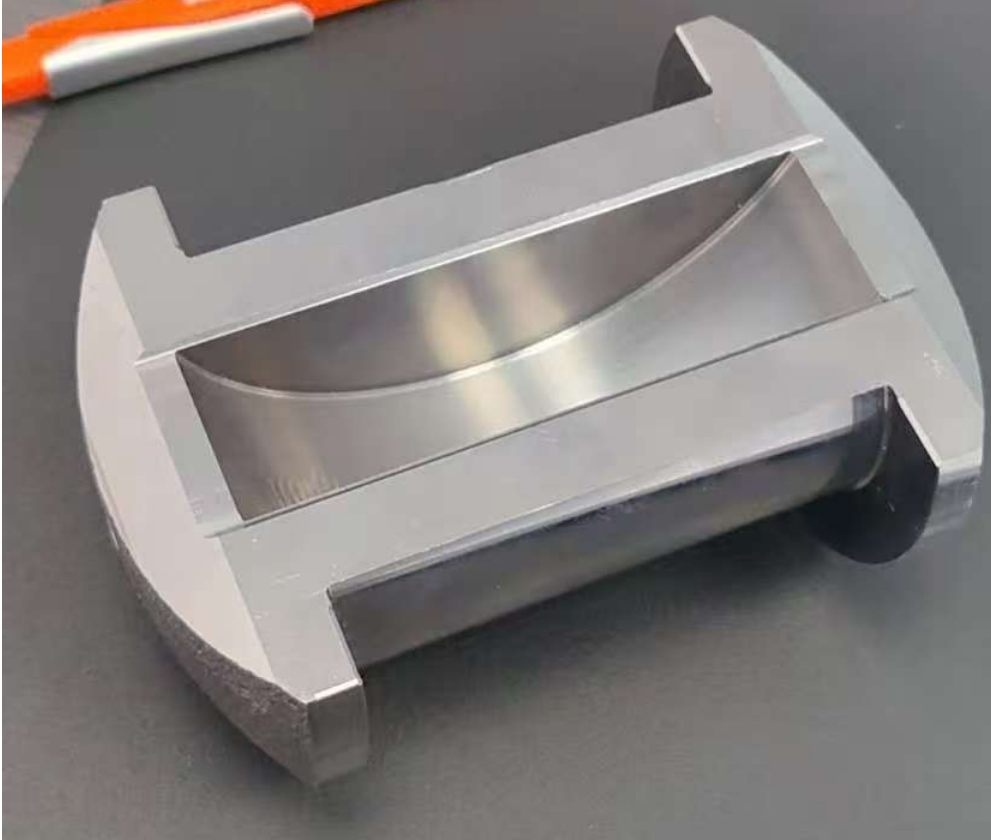

四、 Przypadki aplikacji
