Cechy strukturalne:

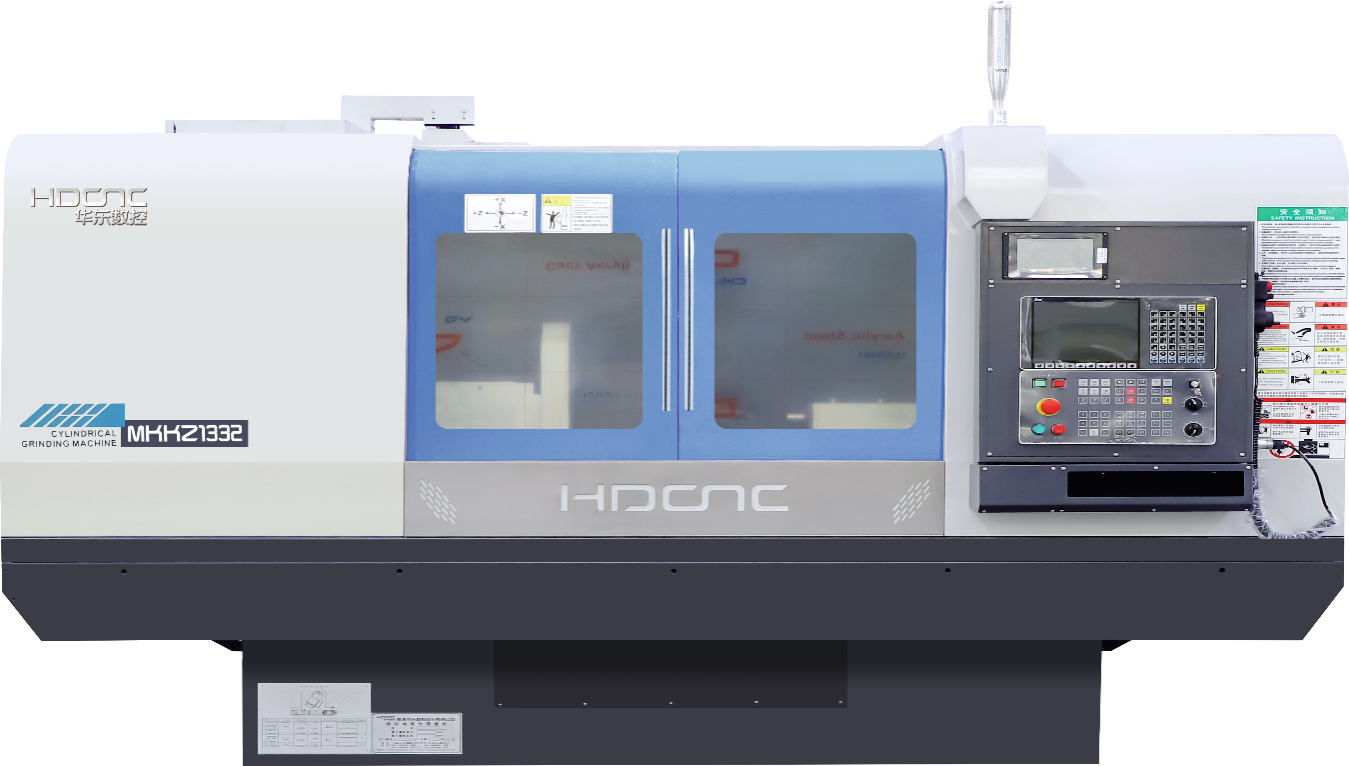

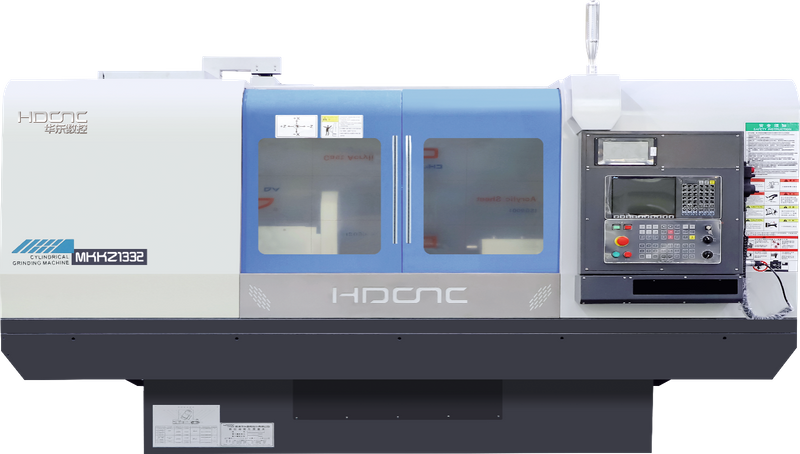

Ta maszyna jest trójosiowym dwupiętrowym cylindrycznym młynek CNC, który można wybrać z systemu Siemens, Fanuc lub Huazhong CNC.
Ruch stołu i ramy szlifierskiej jest uzupełniany śrubą kulową napędzaną silnikami serwo AC odpowiednio na osi Z i osi X. Połączenie osi X i Z realizuje interpolację liniową i okrągłą w celu całkowitego szlifowania cylindrycznego.
Poprzez rozsądne programowanie ta maszyna może zakończyć szlifowanie pojedynczych lub połączonych powierzchni, takich jak cylindryczne powierzchnie i stożkowe powierzchnie różnych małych i średnich części. Ta maszyna ma następujące cechy funkcjonalne:
1 wrzeciono kół szlifierskiego zawiera nasze zastrzeżone hybrydowe łożyska hydrostatyczne/hydrodynamiczne, zapewniając wyjątkową sztywność i dokładność obrotową. Z prędkością obwodową ≤35 m/s i zakwaterowaniem kół do φ600 mm × 300 mm × φ305mm (maks.), Jest ona szczególnie zoptymalizowana do ciężkiego szlifowania z szerokimi kółkami.
2 Śruba napędu podawania i poprzecznego zastosowano precyzyjne śruby kulowe o wysokości klasy C3 z ilościowym wstępnym napięciem, zapewniając doskonałą sztywność transmisji i minimalną luz.
3 Oś X wykorzystuje importowane precyzyjne przewodniki liniowe Schneeberger z regulacją obciążenia wstępnego, zapewniając współczynnik niskiego tarcia i doskonałą reakcję dynamiczną.
4 Maszyna jest wyposażona w importowane lub krajowe systemy CNC, zintegrowane z naszym zastrzeżonym interfejsem szlifowania ludzkiej maszyny, zapewniając niezawodne działanie wraz z programowaniem i sterowaniem przyjaznym dla użytkownika.
5 Maszyna jest wyposażona w miernik pozycjonowania na twarzy końcowym, osiągając dokładność pozycjonowania osiowego 0,01 mm.
6 Maszyna jest wyposażona w promieniowy automatyczny przyrząd pomiarowy, umożliwiając pełną kontrolę zamkniętej pętli w celu konsekwentnego utrzymania zewnętrznej dokładności cylindrycznej w odległości 0,003 mm.

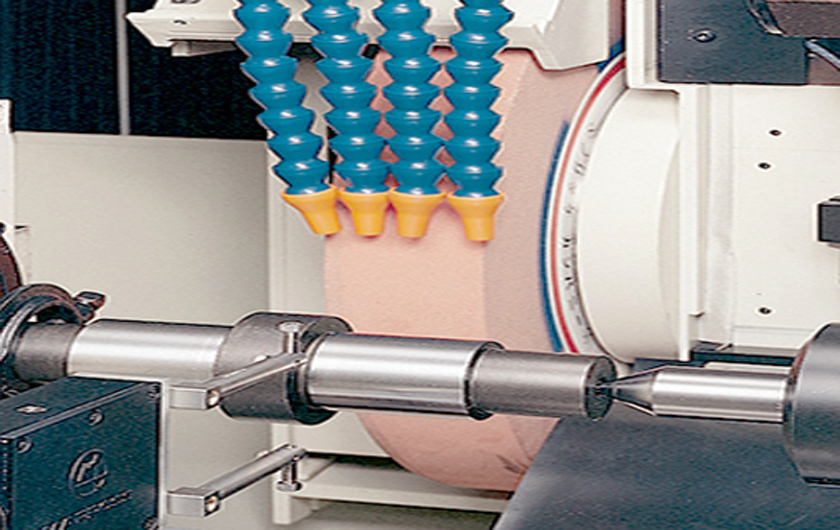

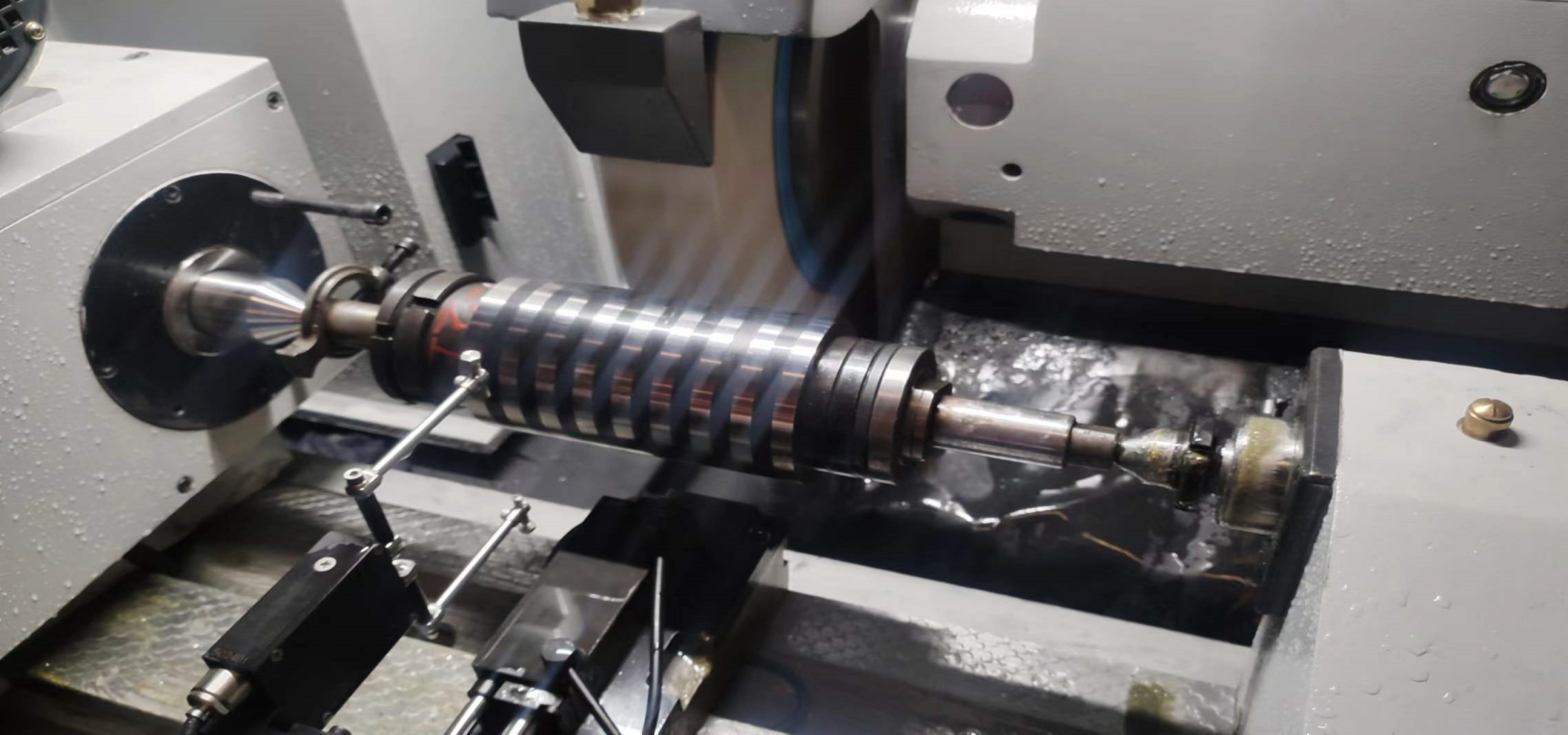

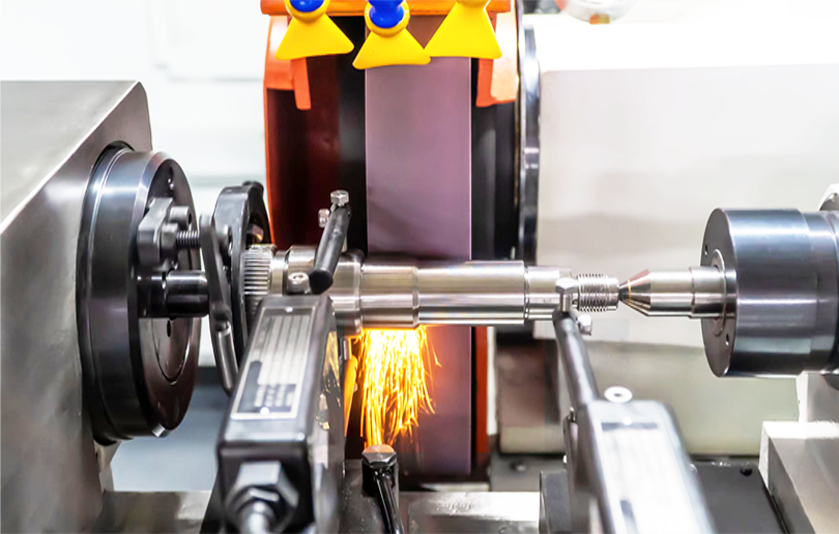

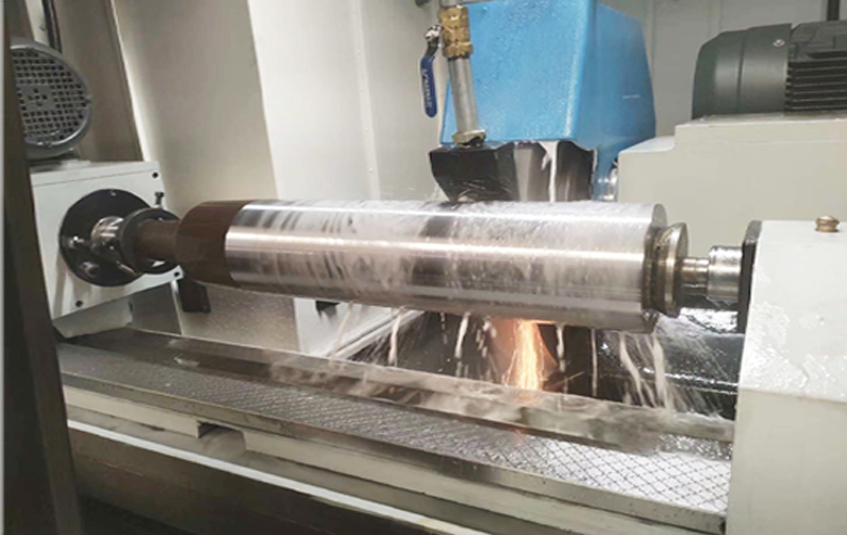

Obowiązujące branże: szlifowanie komponentów typu wału, w tym wału silnikowego, gumowych wałków, wałów korbowych i podobnych cylindrycznych obrabiów.
Główne specyfikacje produktu
Przedmiot | Wartość liczbowa |
Wysokość środka (mm) | 180 mm |
Minimalna cylindryczna średnica (mm) | 10 mm |
Maksymalna cylindryczna średnica (mm) | 320 mm |
Maksymalna cylindryczna długość (mm) | 1000 mm |
Odległość środka (mm) | 1000 mm |
Maksymalna pojemność ładowania (kg) | 50 kg |
Minimalna karma (mm) (mm) | 1 mm |
Rozdzielczość systemu osi x (mm) | 0,1 mm |
Maksymalna szybkość zasilająca osi x (MM/min) | 8000 mm/ min |
Minimalna zasilanie osi Z (mm) | 1 mm |
Rozdzielczość systemu osi Z (mm) | 0,1 mm |
Maksymalna szybkość zasilająca osi Z | 8000 mm/min |
Headstock | Standard z uchwytem na głowicę górną, MT5 Taper. |
Ogon | Power Feed Tailstock, MT4 Taper, 30 mm podróż |
Specyfikacje kół szlifowania | Φ600 mm × 300 mm × φ305mm （Max） |
Prędkość liniowa koła (M/s) | ≤35 (m/s) |
Konfiguracja systemu | Siemens 828d (standard) |
Przemysł motoryzacyjny
Przemysł stoczniowy
Przemysł hydrauliczny
Nowy przemysł energetyczny
