一、 Zakres zastosowania maszyny

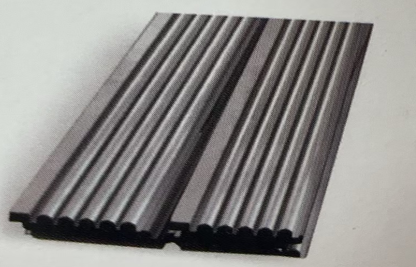

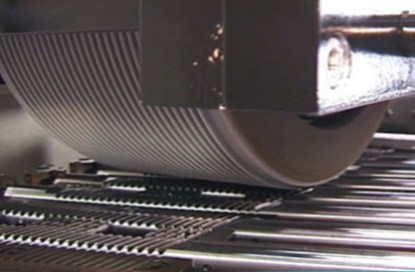

(1) MGK7160 × 120 jest przystosowany głównie do szlifowania stopu aluminium, żeliwa, stali, stopu temperatury i stopu tytanowego itp., I może być używany do obróbki innych płaskich powierzchni i ukształtowanych powierzchni.
(2) Struktura maszyny MGK7160 × 120 jest rozsądna, istnieje wystarczająca ilość statyczna, dynamiczna, sztywności termiczna i stabilna wyjście, zastosowanie zaawansowanej technologii, aby zapewnić, że system ma dobrą dynamiczną jakość. Wybrany siłownik systemu napędu serwomechanizmu Wysoka precyzja, wysoka niezawodność, szybka szybkość reakcji. Sprzęt jest łatwy w użyciu, obsługuje i utrzymywał, z pięknym kształtem i może scentralizować czyszczenie odpadów mielenia i jego płukanie.
二、 Główne parametry techniczne maszyny
wydarzenie sportowe | MGK7160 × 120 | |
1. Obszar szlifowania i rozmiar stołu | ||
Wymiary długości szlifowania | mm | 1200 |
Wymiary szerokości szlifowania | mm | 600 |
Rozmiar tabeli | mm | 600 x 1600 |
Maksymalne obciążenie tabeli | kg | 1200 |
Odległość od środka wrzeciona do powierzchni stołowej | mm | 200-680 |
2. Oś x ( ruch podłużny) | ||
Podróż na osi X. | mm | 1200 |
Prędkość osi x | MM/min | 0-25000 |
Rozdzielczość wejściowa i wyjściowa | mm | 0.001 |
3. Oś Y (pionowy ruch głowy szlifierskiej) | ||
Podróż na osi Y. | mm | 480 |
Prędkość osi Y. | MM/min | 0-3000 |
Rozdzielczość wejściowa i wyjściowa | mm | 0.001 |
4 、 Oś Z (boczny ruch kolumny) | ||
Podróż na osi Z. | mm | 600 |
Prędkość osi Z. | MM/min | 0-3000 |
Rozdzielczość wejściowa i wyjściowa | mm | 0.001 |
5. Koło wrzeciona/szlifowania | ||
Moc wrzeciona | kW | 44/54 |
Maksymalna prędkość wrzeciona | RPM | 3000 |
Rozmiar kół szlifowania (OD*WD*ID) | mm | 400 x (50-120) x 203 |
Runout promieniowy wrzeciona | mm | 0.002 |
Runout twarzy wrzeciona | mm | 0.002 |
6 、 Dokładność pozycjonowania / Powtarzanie dokładności pozycjonowania | ||
dokładność pozycji | ||
Oś X. | mm | 0.005 |
Oś y | mm | 0.004 |
Oś Z. | mm | 0.004 |
Powtarzaj dokładność pozycjonowania | ||
Oś X. | mm | 0.004 |
Oś y | mm | 0.003 |
Oś Z. | mm | 0.003 |
Przestrzeń podłogowa (l × w × h) | mm | 5100 x 3600 x 3500 |
waga brutto | Kg | 14 000 |
三、 Ogólny opis maszyny

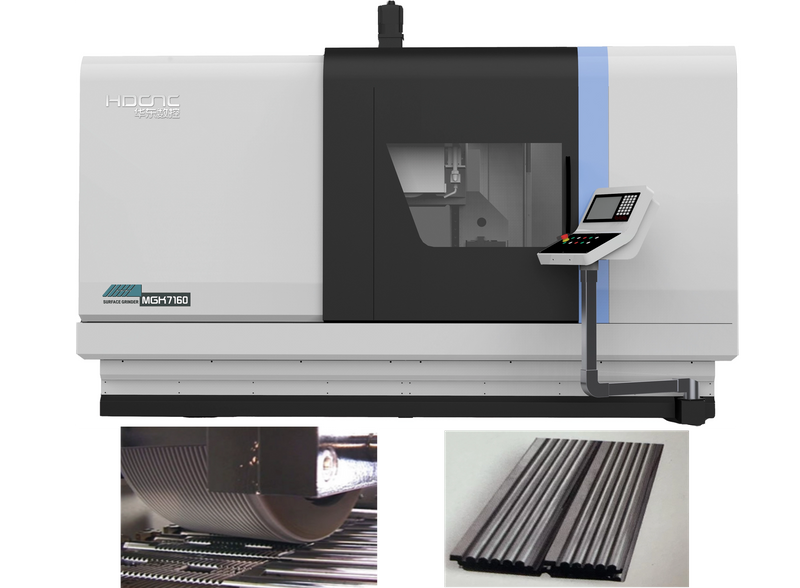

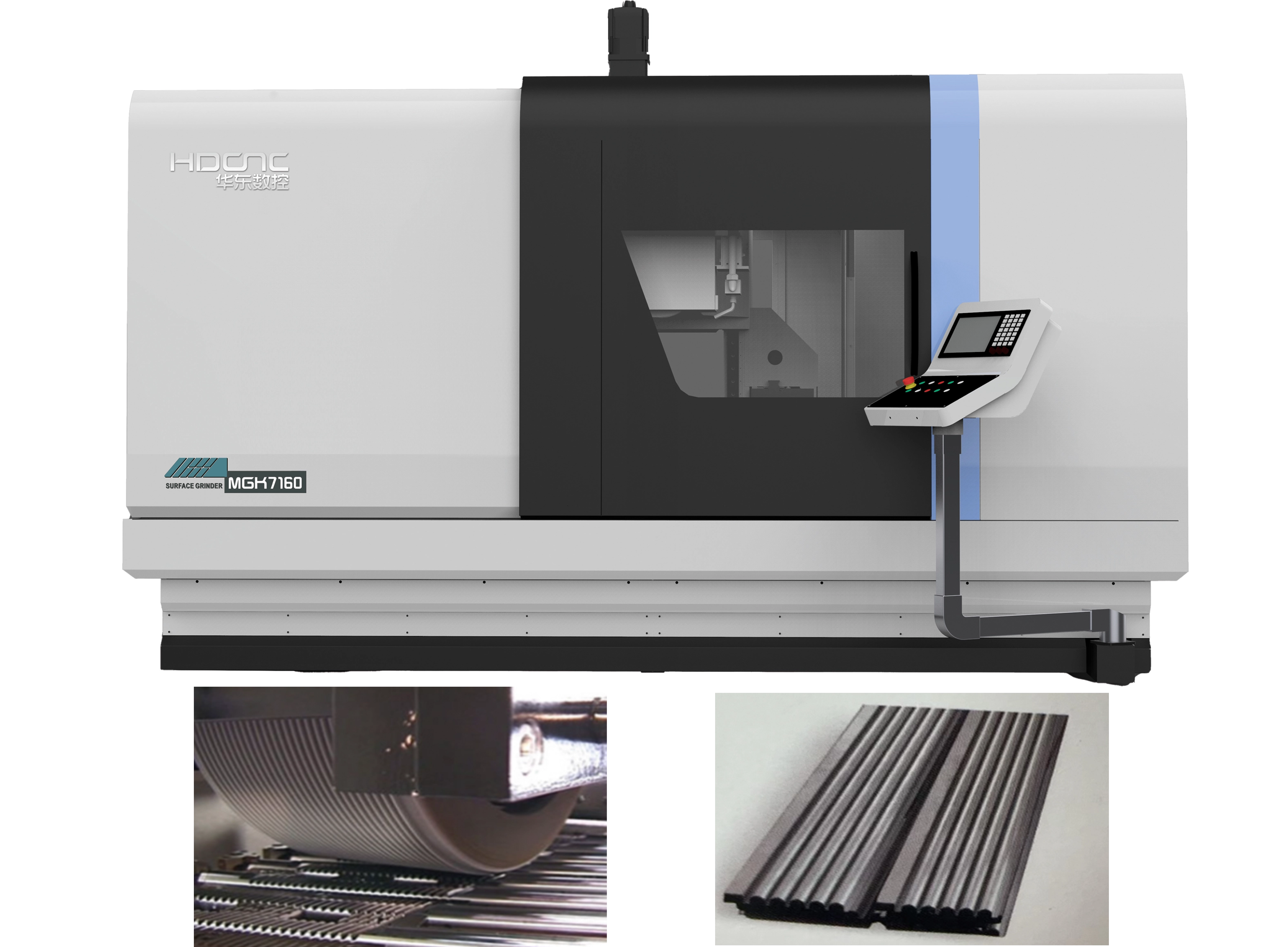

Narzędzie maszynowe przyjmuje średniej kolumny poruszającej się poziomej osi poziomej typu Table Table (patrz ryc. 1): Tabela realizuje podłużne zasilacze na łóżku, kolumna porusza się, aby zrealizować ruch podtrzymujący poprzeczny ruch, a głowica szlifierska powoduje, że pionowe podnoszenie i opuszczanie ruchu w kolumnie, a te trzy ruchy są uzupełniane przez silnik serwowy AC-kulę. Środkowa struktura ruchomej kolumny w talii ma wysoką sztywność i wysoką stabilność. Maszyna przyjmuje niemiecki system sterowania Numerical Siemens 828D, który kontroluje podłużny ruch zasilający tabela, pionowy ruch zasilający głowicy szlifierskiej, odpowiednio ruchy podawania kolumny i ruch obrotowy tabeli obrotowej. Może kontrolować start i zatrzymanie wrzeciona szlifierskiej i zaprogramować prędkość linii oraz może kontrolować start i zatrzymanie komody.
1、 Przewodnik po urządzeniu maszynowym
Przewodniki trzech głównych ruchomych struktur-X, Y i Z osi-są wstępnie załadowane, wolne od sprzeciwu, precyzyjne, wytrzymałe przewodniki liniowe, gwarantując maksymalną sztywność, precyzję i żywotność usług. Kolejna cecha: minimalne wymagania dotyczące konserwacji, głównie z powodu braku wycieku oleju, zużycia oleju lub regularnego zużycia części wymagających konserwacji.
2、 System napędu
Każda oś zasilająca jest napędzana wstępnie załadowanymi precyzyjnymi śrubami kulowymi i silnikami serwo AC.
3. Pomiar pozycji
Oś X jest enkoderem liniowym (skala szklana), oś Y i Z są enkoderami liniowymi (skala szkła), które nie muszą wracać do zera podczas włączania.
4. Grinding Spindles i ich dyski (oś SP)
CNC kontrolowane wrzeciona wrzecionowe programowalne stałą kontrolę prędkości linii, umożliwiając maksymalną prędkość 3000 obr / min. Wrzeciono jest konstrukcją typu rękawa, przed luźnikiem i uszczelnionym do utrzymania życia.
5 、 Formuj sos z szlifowanymi kółkami (opcjonalnie)
W zależności od wymagań procesu, do ubierania się szlifowania można użyć komody z piórem diamentowym zamontowanym na stole.
Dostępna jest również montowana stołowa komoda szlifierska, z funkcjami opatrunkowymi do kształtowanych rolek diamentowych i dysków diamentowych.
6 、 System sterowania numerycznego
Narzędzie maszynowe przyjmuje system kontroli numerycznej Siemens 828D, który poprawia stopień automatyzacji i niezawodności. Podczas procesu szlifowania, oprócz ładowania i rozładunku obrabianych, okres (szlifowanie obrabiarzy, ubieranie się z szlifowania kół itp.) Jest uzupełniane automatycznie, co poprawia wydajność produkcji i zmniejsza liczbę operatorów.
四、 Standardowe losowe akcesorium
W pełni zamknięta całun
System chłodzenia filtra z taśmą papieru magnetycznego (z chłodnicą wody)
Światło robocze
Elektroniczne koło ręczne
Baza diamentowa (bez diamentu)
2 zestawy szlifierów kół i narzędzi ładowania i rozładowywania
Jeden kawałek specjalnego koła szlifierskiego
Jeden zestaw ramy równoważących kółka szlifierskiego i wałka równoważenia
Zestaw śrub i podkładek
Randomizowany zestaw narzędzi regulacji
五、 Specjalne opcje
Dynamiczne równoważenie łączących kół
Czujnik AE
Diamentowa komoda (bez wałka)
Jednostka odzyskiwania dymu
Funkcja awarii zasilania i awarie jednego dotyka
