Charakterystyka strukturalna ：

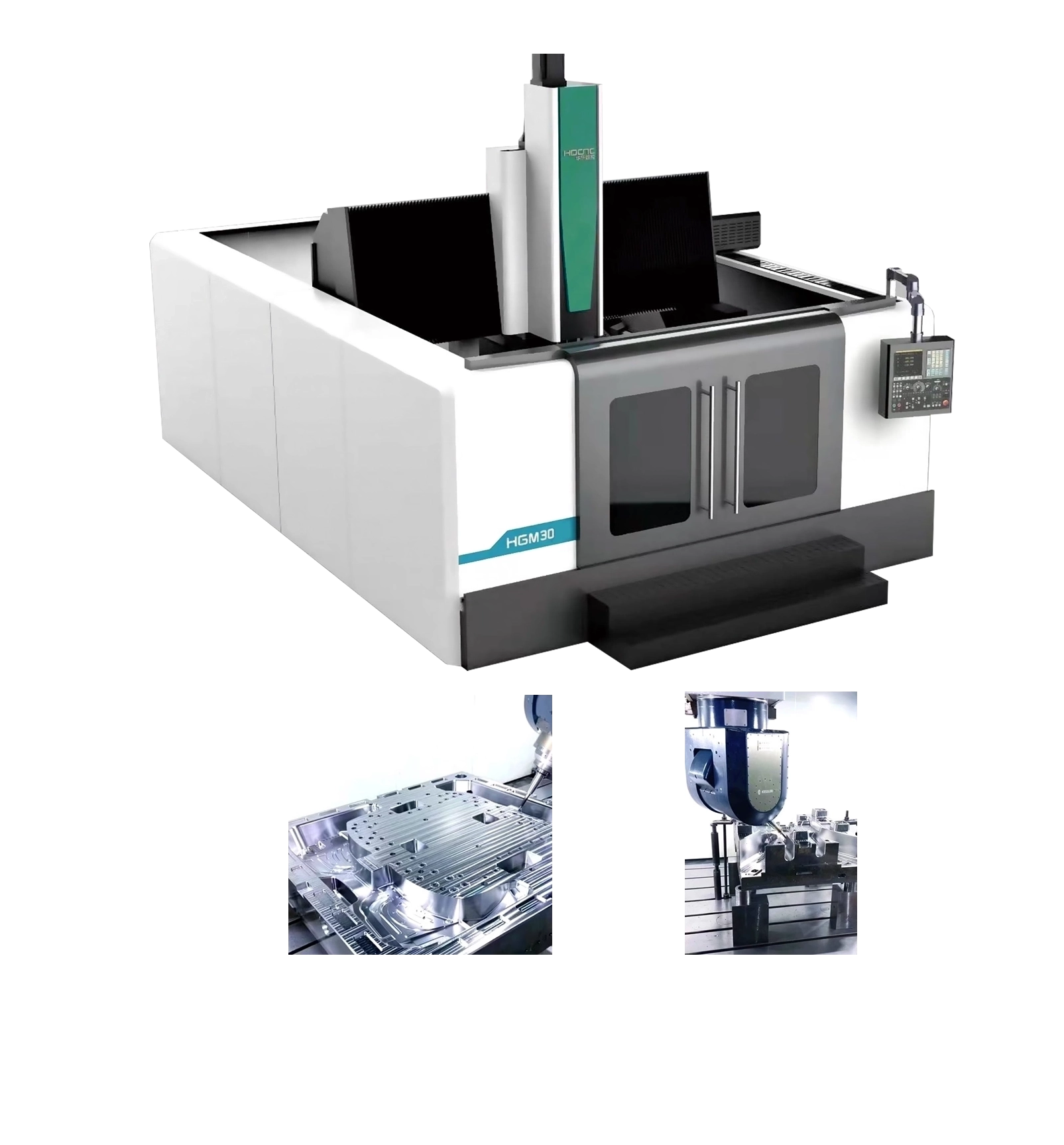

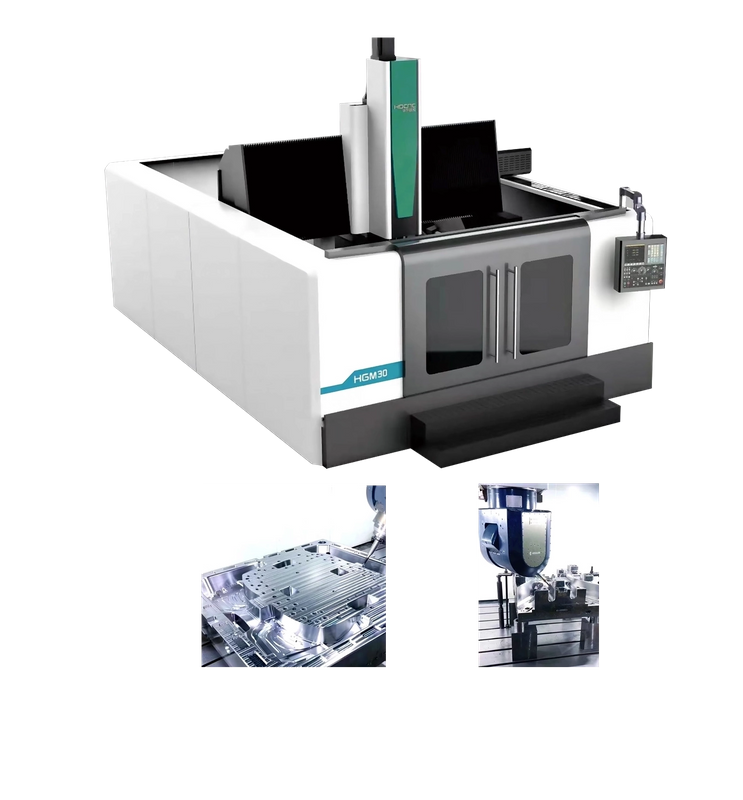

Struktura dźwigu ogólnego, zapewniając najwyższą sztywność strukturalną i wysoką dynamiczną wydajność, podróż X można dostosować zgodnie z wymaganiami klientów。
Oś X jest napędzana przez stojak i zębnik, podwójne silniki serwo i zsynchronizowaną kontrolę skali, co skutecznie zapewnia precyzję konturu obróbki.
Oś X i Y Przyjmują ultra-wysoką sztywność Rolka Liniowa, która łączy wysoką wydajność cięcia twardej szyny z szybkim ruchem liniowego przewodnika.
Oś Z została zaprojektowana z 4 liniowymi przewodnikami z strukturą pamięci RAM typu o wysokiej sztywności, aby zapewnić najlepszą wydajność cięcia.

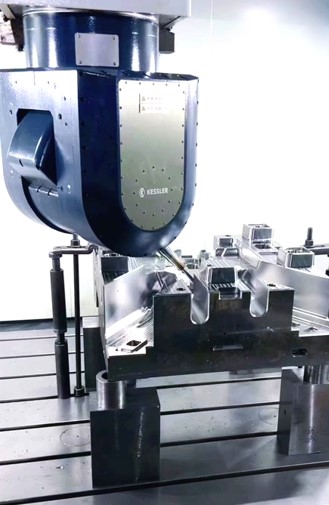

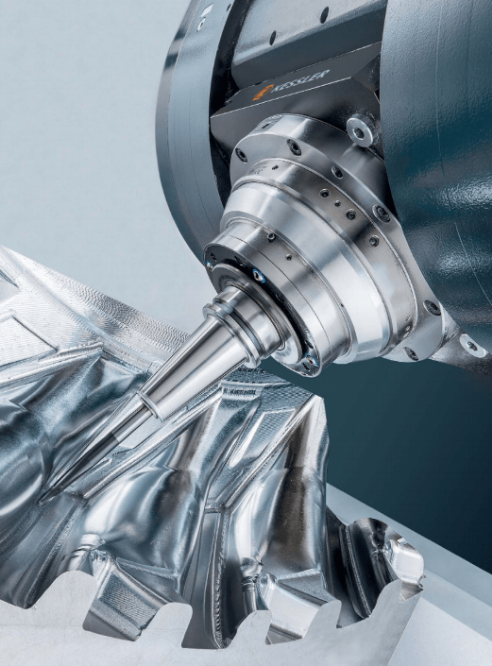

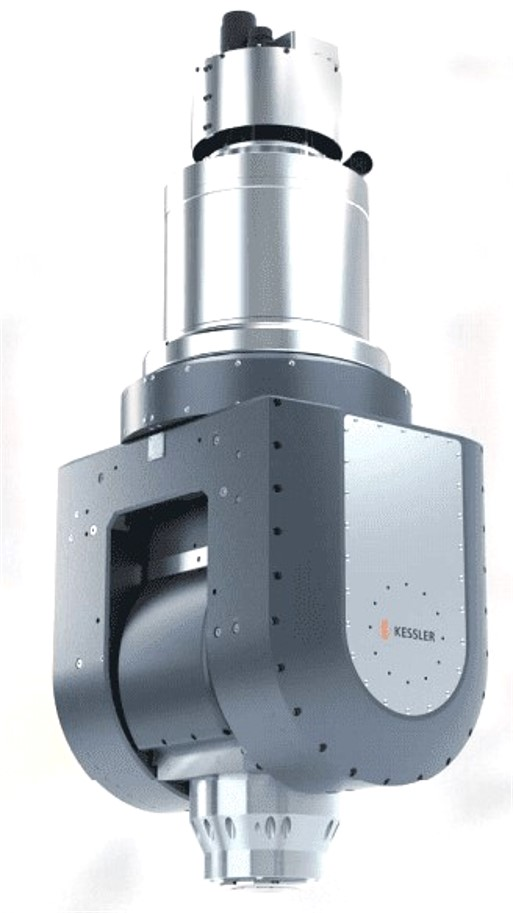

Przyjmując stabilną i niezawodną, bardzo precyzyjną podwójną głowę wahadła, może przetwarzać obrabiarki o wyjątkowo wysokich wymaganiach wykończenia i precyzyjnych.
System wybiera międzynarodowy zaawansowany system 5-osiowy i 5-komórkowy CNC, który jest odpowiedni do kontroli złożonych zadań obróbki. Funkcja RTCP poprawia jakość obróbki obrabiania, tworząc kierunek końcówki narzędzia, automatycznie śledzi zaprogramowaną trajektorię konturu.
Parametry techniczne:
| Przedmiot | Jednostka | HGM30 | HGM40 | HGM50 |
| Szerokość grupy | mm | 3950 | 4950 | 5950 |
| Szerokość stołu | mm | 3000 | 4000 | 5000 |
| Długość stołu | mm | 2000n （n ≥2） | 2000n （n ≥2） | 2000n （n ≥2） |
| Podróż na osi X. | mm | 2000n+200 | 2000n+200 | 2000n+200 |
| Podróż na osi Y. | mm | 3150 | 4150 | 5150 |
| Podróż na osi Z. | mm | 1250 | 1250 | 1250 |
| Podróż dla osi A. | mm | ± 110 ° | ± 110 ° | ± 110 ° |
| Podróż na osi C. | mm | ± 360 ° | ± 360 ° | ± 360 ° |
| Maksymalna odległość od stolika do twarzy wrzeciona | mm | 50-1300 | 50-1300 | 50-1300 |
| Pojemność ładowania | T/m2 | 5 | 5 | 5 |
| Specyfikacja T -Slot (szerokość X Odstępy - poprzeczne) | 28 × 250 | 28 × 250 | 28 × 250 | |
Maksymalna prędkość cięcia x/y/z | M/min | 12/12/12 | 10/10/10 | 10/10/10 |
Szybka prędkość trawersa x/y/z | M/min | 12/15/15 | 10/10/12 | 10/10/12 |
Maksymalna prędkość wrzeciona | RPM | 18000 | 10000 | 18000 |
Moc wrzeciona (ciągła/30 minut) | kW | 30 | 54 | 54 |
Moment obrotowy wrzeciona | Nm | 72 | 200 | 200 |
Otwór zwężka wrzeciona | mm | HSK-A63 | HSK-A100 | HSK-A100 |
Pojemność magazynu narzędziowego | 16/20/24 | 16/20/24 | 16/20/24 | |
Maksymalna średnica narzędzia (pełna/pusta) | mm | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
Maksymalna długość narzędzia | mm | 350 | 350 | 350 |
Maksymalna waga narzędzia | kg | 20 | 20 | 20 |
Precision (Standard implementacji GB/T17421.2-2000) | ||||
Dokładność pozycjonowania x/y/z | mm | 0,015/1000 | 0,015/1000 | 0,015/1000 |
Powtarzalna dokładność pozycjonowania x/y/z | mm | 0,025/0,015/0,012 | 0,025/0,015/0,012 | 0,025/0,015/0,012 |
Dokładność pozycjonowania A/c | ' | 8 | 8 | 8 |
Powtarzalne pozycjonowanie klimatyzacji | ' | 4 | 4 | 4 |
Konfiguracja systemu | ||||
System CNC | Sinumerik One/Heidenhain | |||

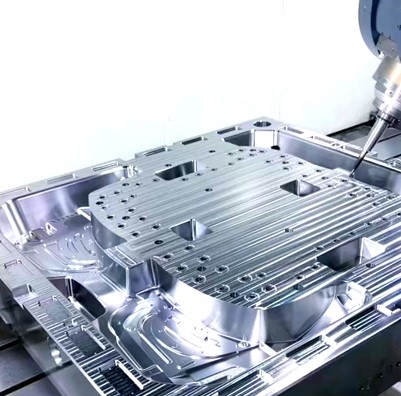

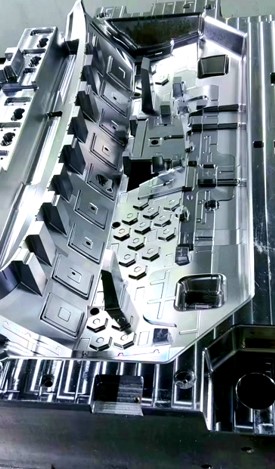

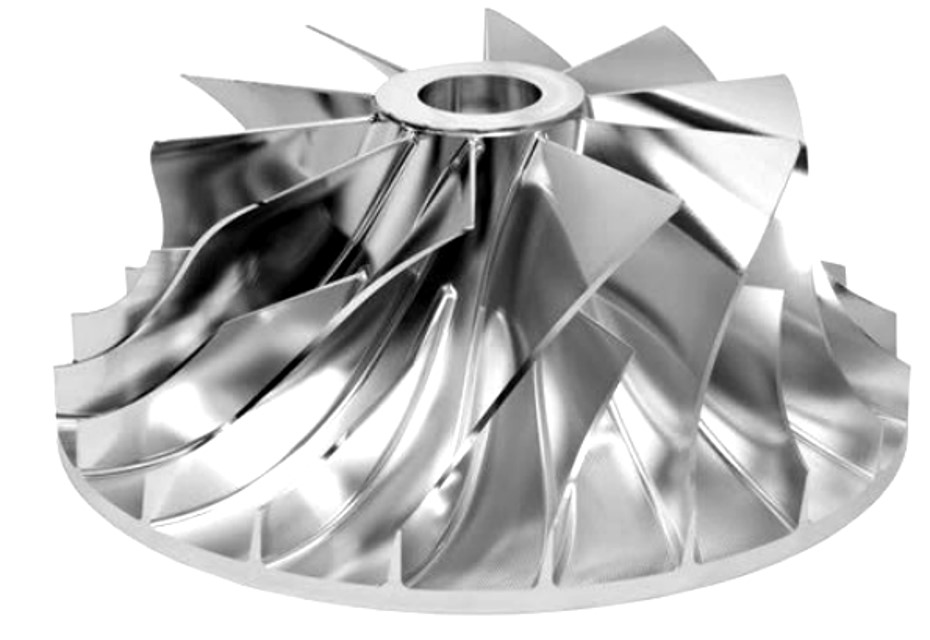

Zakres aplikacji
