Przemysł fotowoltaiczny
Maszyny inżynieryjne
Przemysł pleśni
Przemysł statku
System Siemens 828D | Przenośnik chipów typu łańcucha. |
System cyrkulacji chłodzenia temperatury wrzeciona | Automatyczny układ smarowania tłuszczu lub osie współrzędne |
Układ pneumatyczny maszyny | Uszczelnienie powietrza wrzeciona Stożone |
Automatyczne chipowe converyor po obu stronach stołu roboczego | System chłodzenia narzędzi tnącego i zbiornik na wodę o dużej pojemności |
| Półtkliczna okładka | Przełącznik otwarty drzwi |
MPG | Światło robocze trikolorowe |
Elektryczny klimatyzator szafki | Standardowe akcesoria i dokumenty |
ATC
Miernik pomiarowy
Władca krat
Opcjonalna głowa młyna
Chłód przez wrzeciono
Czwarty stół obrotowy
| Model Element | Jednostka | XKW2132 × 40 | XKW2132 × 60 | XKW2132 × 80 | XKW2137 × 60 | XKW2137 × 80 |
| Skok osi x | mm | 4200 | 6200 | 8200 | 6500 | 8500 |
| Y Oś skok | mm | 3800 | 3800 | 3800 | 4300 | 4300 |
| Skok z osi z | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
| Podróż w osi W (pozycjonowanie wielu punktów 5 × 250/ciągłe) | mm | 1250 | 1250 | 1250 | 1250/1600 | 1250/1600 |
| Skuteczna szerokość bramki | mm | 3200 | 3200 | 3200 | 3700 | 3700 |
| Maksymalna odległość od stolika do wrzeciona | mm | 2450 | 2450 | 2450 | 2450/2750 | 2450/2750 |
| Rozmiar tabeli | 2500 × 4000 | 2500 × 6000 | 2500 × 8000 | 3000 × 6000 | 3000 × 8000 | |
| Max. Ładowanie wagi | 18 | 24 | 30 | 28 | 35 | |
| T-slot (w x odstępy x nr) | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 14 | 28 × 200 × 14 | |
| Max. Prędkość cięcia x/y/z | M/min | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 |
| Szybka prędkość ruchu x/y/z | M/min | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 |
| Max. prędkość wrzeciona | RPM | 4000 | 4000 | 4000 | 4000 | 4000 |
| Moc wrzeciona (ciągła/30 minut) | kW | 22/26 | 22/26 | 22/26 | 30/37 | 30/37 |
| Moment obrotowy wrzeciona | Nm | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| Zwężenie wrzeciona | mm | BT50 | BT50 | BT50 | BT50 | BT50 |
| Sekcja pamięci RAM | mm | 450 × 450 | 450 × 450 | 450 × 450 | 450 × 450 | 450 × 450 |
| Pojemność ATC | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | |
| Max. średnica narzędzia (pełna/pusta) | mm | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
| Max. Długość narzędzia | mm | 400 | 400 | 400 | 400 | 400 |
| Max. Waga narzędzia | kg | 25 | 25 | 25 | 25 | 25 |
| Dokładność (Standard implementacji GB/T19362.1-2003) | ||||||
| Dokładność pozycjonowania x/y/z | mm | 0,025/0,030/0,020 | 0,028/0,030/0,020 | 0,03/0,030/0,020 | 0,028/0,035/0,020 | 0,03/0,035/0,020 |
| Powtarzanie dokładności pozycjonowania x/y/z | mm | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 |
| inni | ||||||
| Całkowita moc mocy | Kva | 90 | 90 | 90 | 100 | 100 |
| Waga maszyny | t | 72 | 80 | 90 | 100 | 112 |
| Wymiary maszyny (L × W × H) | cm | 1300 × 880 × 800 | 1700 × 880 × 800 | 2100 × 880 × 800 | 1700 × 950 × 820 | 2100 × 950 × 820 |

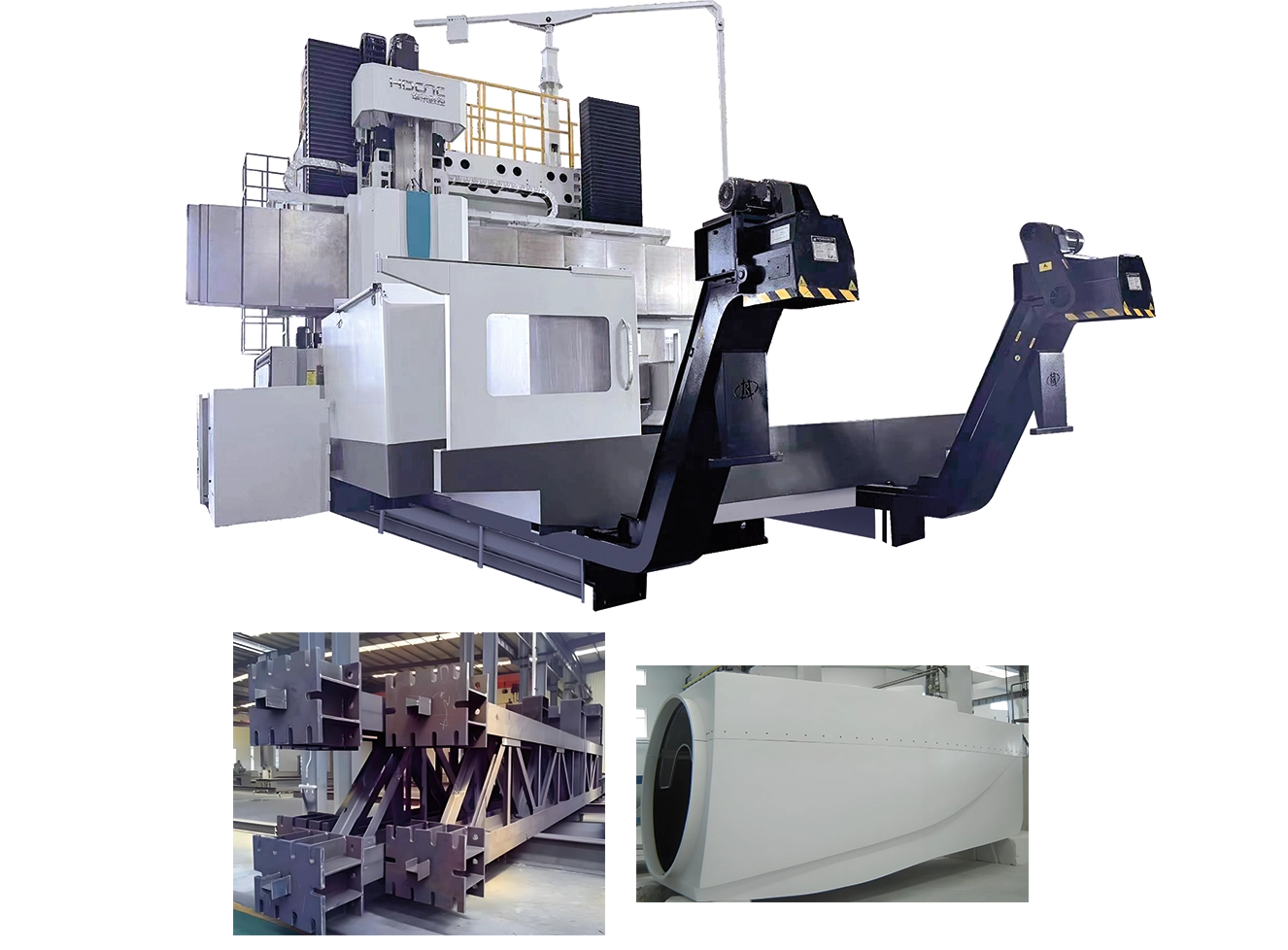

narzędzie maszynowe to mechaniczne urządzenie do przetwarzania integrującego zaawansowaną technologię maszyny, energii elektrycznej i cieczy, używanej głównie do przetwarzania płaszczyzny, powierzchni i otworu. Powszechnie stosowane w branży produkcyjnej maszyn, różnorodnych płyt, pudeł, stojaków i innych złożonych części obróbki szorstkiej i wykończeniowej, narzędzie maszynowe może osiągnąć nudne i mielone głowicę poprzeczną (oś y), ruch pionowy (osi Z) i ruch podłużny (osi x) trójosiowego połączenia. Można wykonywać obróbkę wielofrocesową, taką jak mielenie, nudne, wiercenia, sztywne stukanie, rozwiercie i kontratakowanie.
