VT16/20/25/32/40 VM16/20/25/32 VMG16/20/25/32
HDCNC
Cechy strukturalne:
1. W osi X/Z zastosowano zamknięte prowadnice hydrostatyczne o stałym przepływie, charakteryzujące się doskonałymi parametrami dynamicznymi, dużą sztywnością ruchu i możliwością wykonywania ciężkich cięć na stojaku.

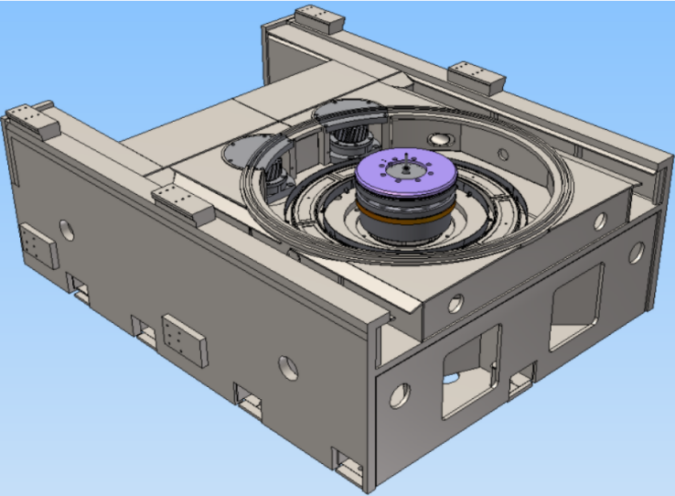

2. Stół roboczy jest centrowany promieniowo za pomocą precyzyjnych dwurzędowych łożysk walcowych i podparty osiowo przez zamknięte prowadnice hydrostatyczne o stałym przepływie, co zapewnia dużą nośność, wysoką dokładność obrotową, niezawodną pracę oraz łatwą regulację i konserwację.

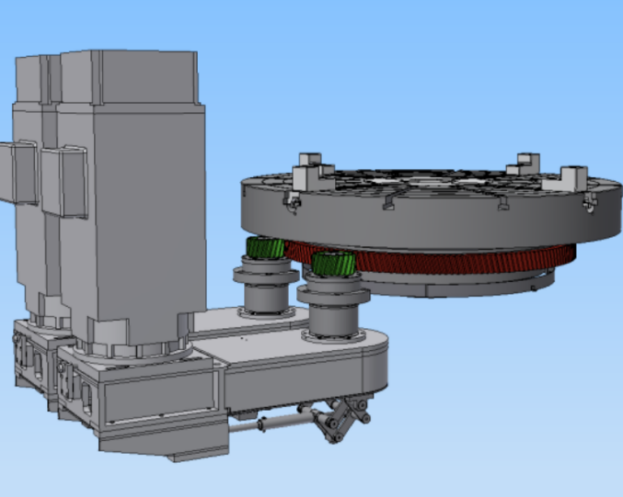

3. Obrotowy stół roboczy napędzany jest wieloma serwomotorami: podczas toczenia wszystkie silniki obracają się w tym samym kierunku, aby osiągnąć superpozycję mocy, gwarantując wysoki moment obrotowy i cięcie o dużej mocy; podczas frezowania zastosowano sterowanie master-slave wielu silników w celu elektronicznej eliminacji luzów, zapewniając wysoką dokładność pozycjonowania obrotowego.
4. System podawania belki poprzecznej wykorzystuje podwójny silnik, podwójną śrubę kulową i strukturę wykrywania linijki z podwójną siatką, zapewniając synchronizację i dokładność pozycjonowania ruchu belki poprzecznej.
Zakres zastosowania:

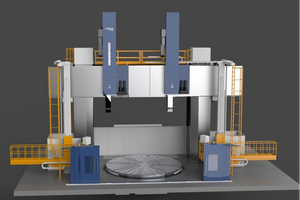

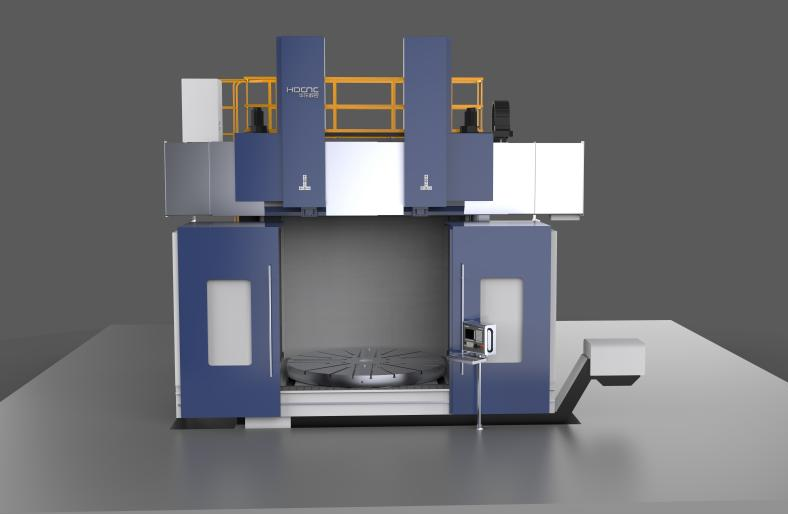

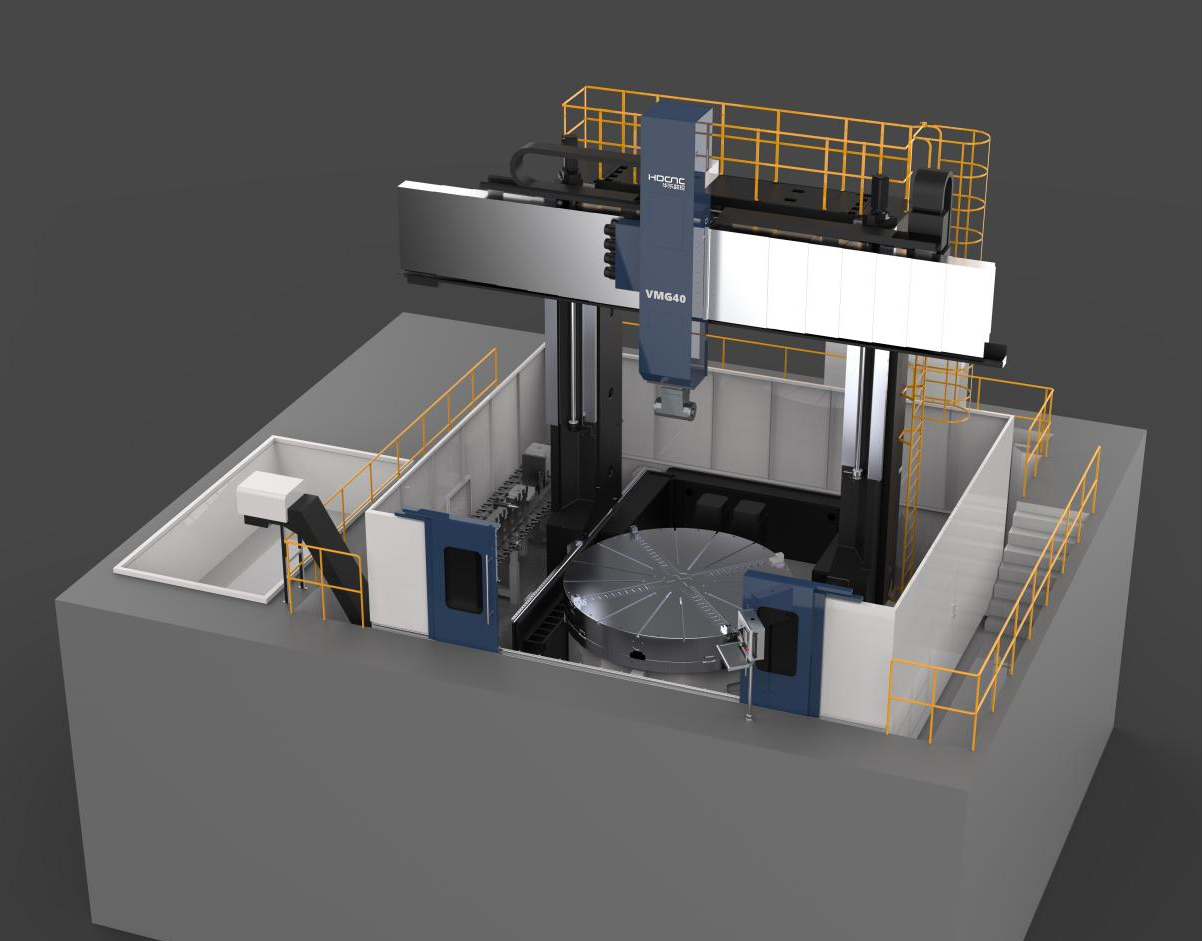

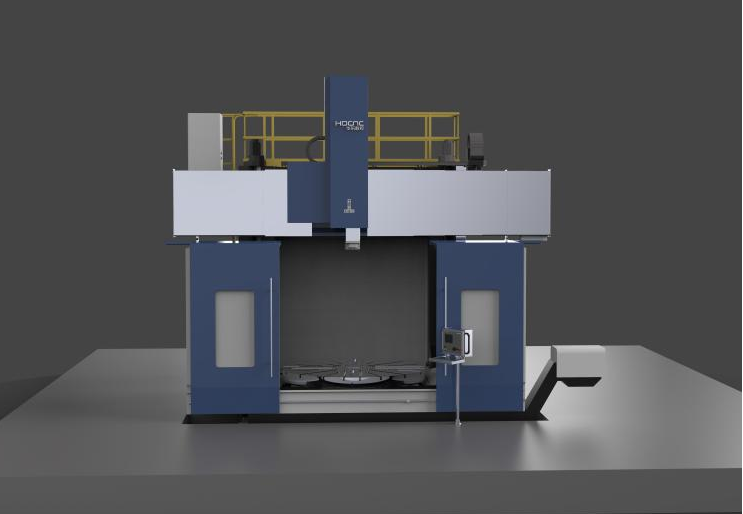

Seria VT/VM/VMG małych i średnich tokarek pionowych dwukolumnowych CNC, tokarsko-frezarskich i tokarsko-frezarskich z ruchomą bramą jest szeroko stosowana w takich gałęziach przemysłu, jak przemysł lotniczy, zawory, energetyka, maszyny budowlane i ogólna produkcja mechaniczna.
Dane techniczne:
Przedmiot | Jednostka | VT16 | VT20 | VT25 | VT32 | VT40 |
VM16 | VM20 | VM25 | VM32 | VM40 | ||
VMG16 | VMG20 | VMG25 | VMG32 | VMG40 | ||
| mm | 1250 | 1800 | 2250 | 2500 | 3500 |
| mm | 1600 | 2000 | 2500 | 3200 | 4000 |
| mm | 1600 | 2000 | 2500 | 2500 | 3000 |
| tona | 15 | 20 | 25 | 30 | 50 |
| kW | 74 | 74 | 60 | 88 | 120 |
| RPM | 1-300 | 0,8-250 | 0,6-200 | 0,5-160 | 0,5-125 |
| RPM | 0-8 | 0-7 | 0-6 | 0-5 | 0-4 |
| kNm | 32 | 40 | 50 | 63 | 100 |
| mm | 240*280 | 240*280 | 240*280 | 280*320 | 280*320 |
| mm | ±800 | ±1000 | ±1250 | ±1600 | ±2000 |
Maksymalny przesuw belki w pionie | mm | 1000 | 1900 | 1900 | 1900 | 2500 |
Podpórka narzędziowa Przesuw poziomy | mm | ±1000 | ±1200 | ±1500 | ±1700 | ±2200 |
| mm | 1400 | 1400 | 1400 | 1400 | 2200 |
| kN | 50 | 50 | 50 | 63 | 63 |
| ISO | 50 | ||||
| kW | 22/26 | 22/26 | 22/26 | 30/36 | 30/36 |
| Nm | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| RPM | 2,5-3500 | 2,5-3500 | 2,5-3500 | 2,5-3500 | 2,5-2500 |
| DIN/DGQ3441 | |||||
| Heidenhaina/Fagora | |||||
|
| |||||
