CK(X)5250/5263/5280/52100/52125
HDCNC
Cechy strukturalne:
1. W osiach X/Z zastosowano zamknięte prowadnice hydrostatyczne o stałym przepływie, charakteryzujące się doskonałymi parametrami dynamicznymi, dużą sztywnością ruchu i odpornością na ciężkie operacje skrawania.

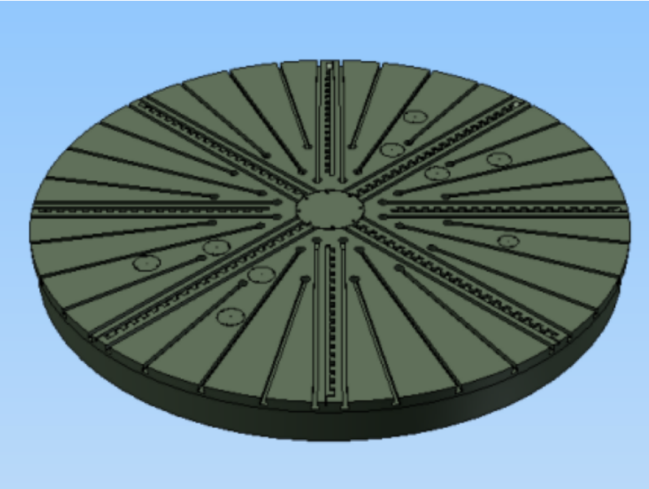

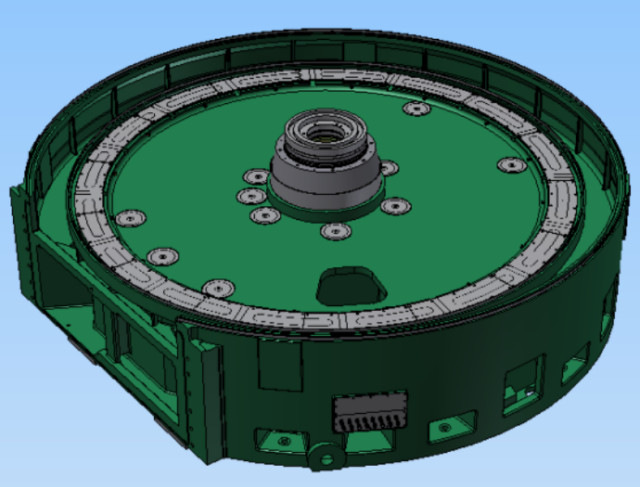

2. Obrotowy stół roboczy napędzany jest wieloma serwomotorami: podczas toczenia wszystkie silniki obracają się w tym samym kierunku, aby osiągnąć superpozycję mocy, zapewniając wysoki moment obrotowy i cięcie o dużej mocy; podczas frezowania wykorzystywane jest sterowanie master-slave wielu silników w celu elektronicznej eliminacji luzów, gwarantując wysoką dokładność pozycjonowania obrotowego.

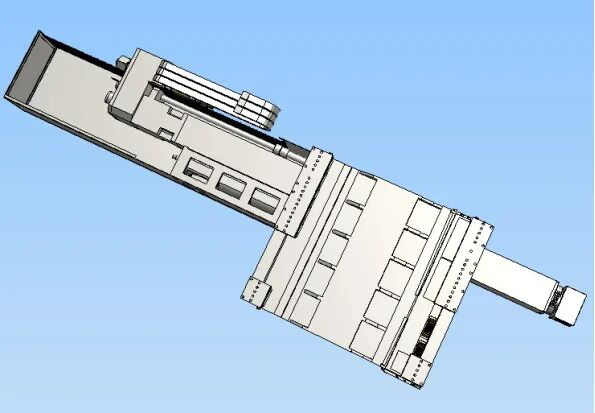

3. Oś X wykorzystuje elektroniczny system eliminacji luzów z dwoma silnikami i przekładniami, natomiast oś Z wykorzystuje wstępnie naprężony napęd śrubowy o dużej średnicy.

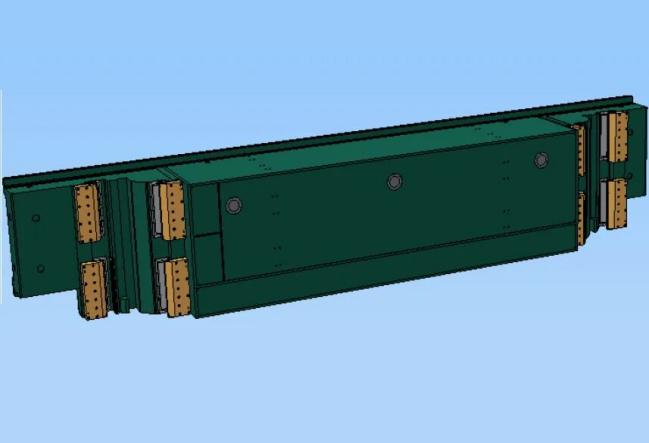

4. System podawania belki poprzecznej składa się z podwójnego silnika, podwójnej śruby kulowej i podwójnej siatki-linijki, co zapewnia synchronizację i dokładność pozycjonowania ruchu belki poprzecznej.
Zakres zastosowania:

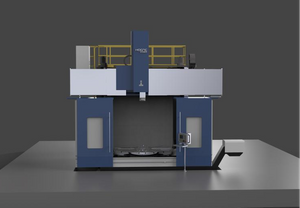

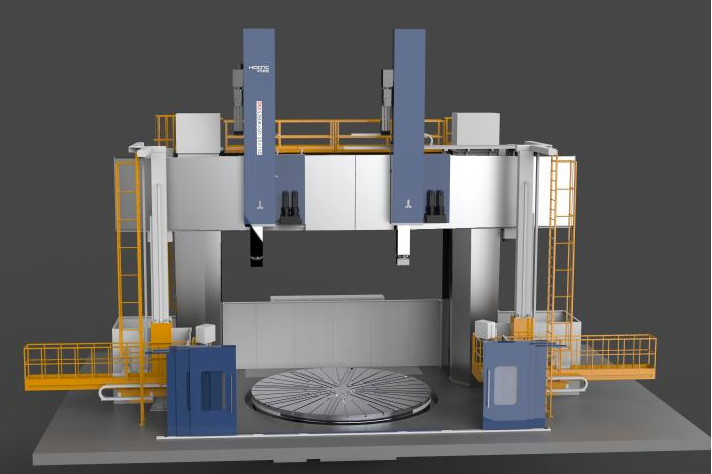

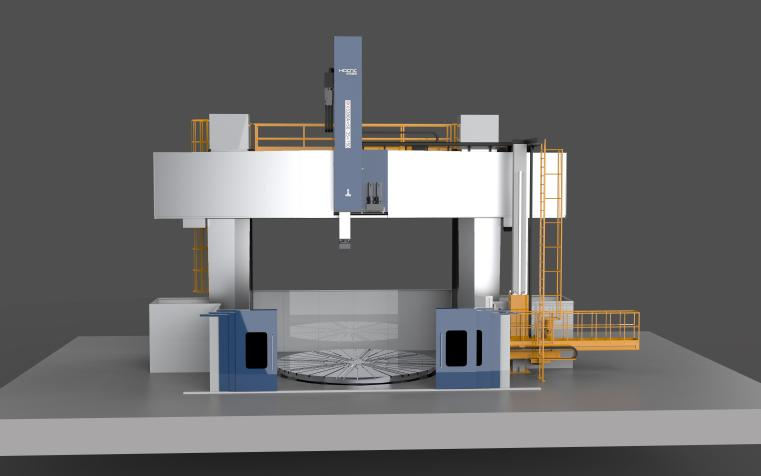

Seria wielkogabarytowych, dwukolumnowych, pionowych centrów tokarskich CNC CK(X)52 CNC ma szerokie zastosowanie w takich branżach, jak maszyny budowlane, inżynieria wojskowa, przemysł stoczniowy, produkcja samochodów, wytwarzanie energii wodnej i wiatrowej, produkcja obrabiarek i produkcja form.
Dane techniczne:
Przedmiot | Jednostka | CK(X)5250 | CK(X)5263 | CK(X)5280 | CK(X)52100 | CK(X)52125 | ||
Maks. średnica obróbki | mm | φ5000 | φ6300 | φ8000 | φ10000 | φ12500 | ||
Średnica stołu roboczego | mm | φ4000 | φ5000 | φ6000 | φ8000 | φ8000 | ||
Maks. wysokość obróbki | mm | 3500/4000 | 4000/5000 | 4000/5000 | 5000/6000 | 5000/6000 | ||
Maks. Waga robocza | t | 63 | 100 | 150 | 250 | 250 | ||
Zakres prędkości stołu roboczego | RPM | 0,004 ~ 60 | 0,004 ~ 50 | 0,002 ~ 30 | 0,002 ~ 30 | |||
Maks. Moment obrotowy stołu | kNm | 160 | 400 | 600 | ||||
Włączanie mocy silnika głównego | kW | 2x60=120 | 2x73=146 | 4x60=240 | ||||
Wymiary przekroju barana | mm | 400x400 | 600x700 | |||||
Podpórka narzędziowa Przesuw poziomy | mm | -200-2800 | -200-3600 | -200-4400 | -200-5400 | -200-6400 | ||
| mm | 1750/2000 | 2000/2500 | 3200 | ||||
Maks. podtrzymka narzędzia siły toczenia | kN | 80 | 125 | |||||
Frezowanie Moc silnika głównego | kW | 37 | 44 | 58 | ||||
Prędkość wrzeciona frezującego | RPM | 0~1500 | 0 ~ 1000 | 0~800 | ||||
Wtórna regulacja prędkości obrotowej wrzeciona frezarskiego | 1:1,15/1:6 | 2:3/1:4,475 | 1:2,6/1:10,3 | |||||
Maks. moment obrotowy wrzeciona do frezowania | Nm | 1416 | 1633 | 3150 | ||||
Uchwyt narzędziowy Typ | ISO50 | |||||||
Dokładność pozycjonowania i powtarzalności | DIN/DGQ3441 | |||||||
System CNC | 828D/ONE/FANUC 0ITF（ Siemens Germany828D/ONE/FANUC 0ITF (inne marki są dostępne na życzenie użytkownika) | |||||||

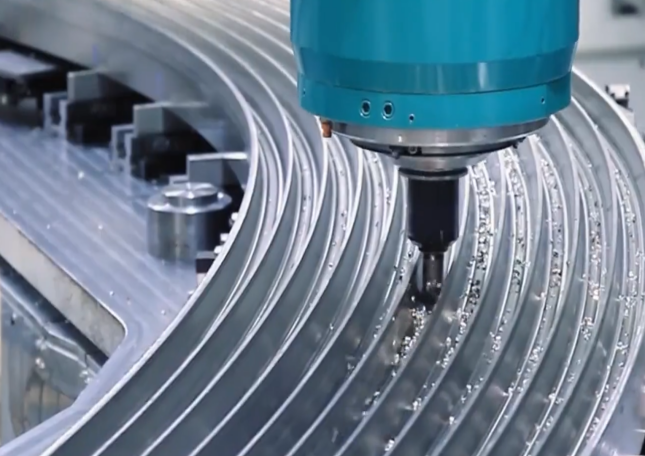

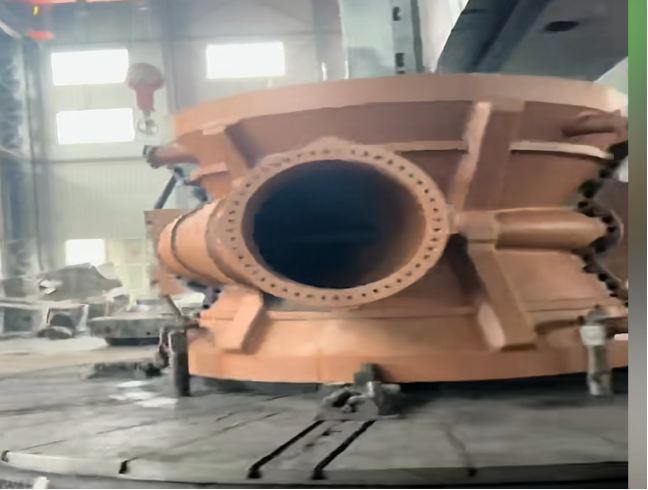

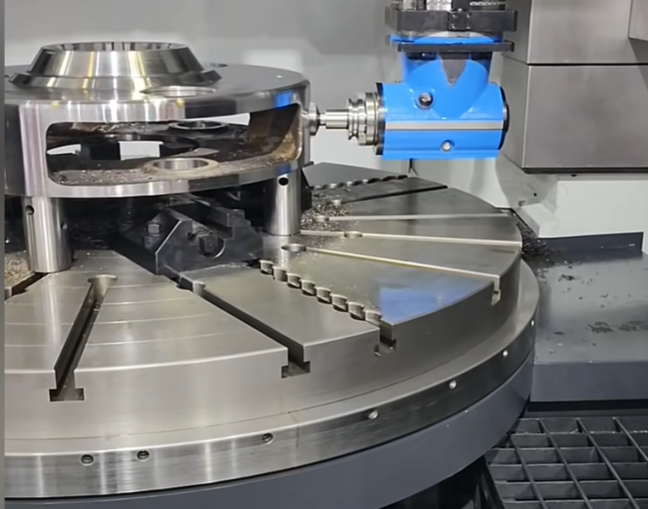

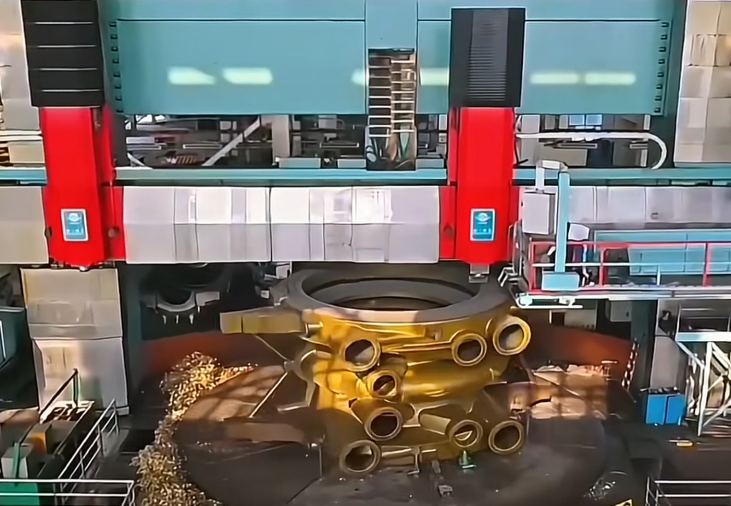

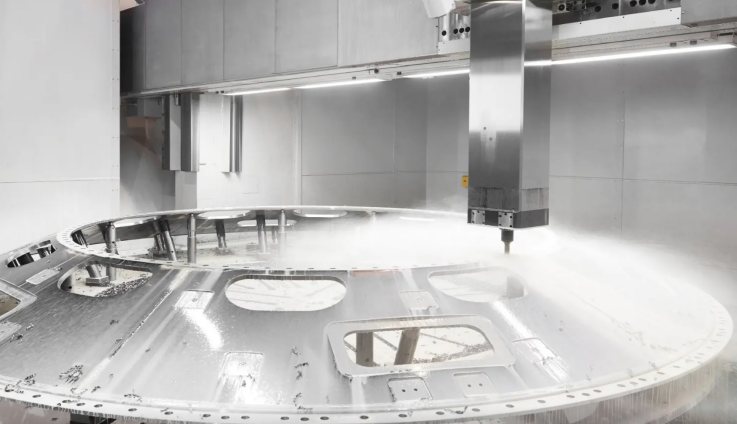

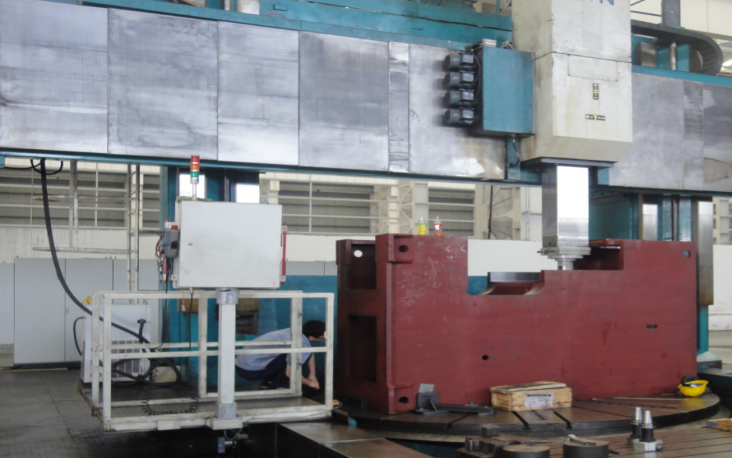

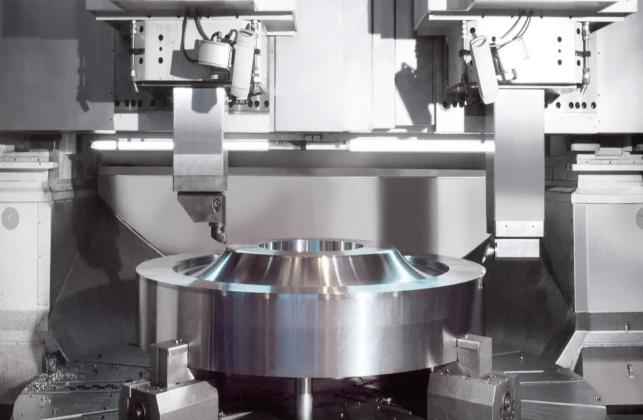

Typowe części obrabiane:
