I. Przeznaczenie i cechy konstrukcyjne obrabiarki

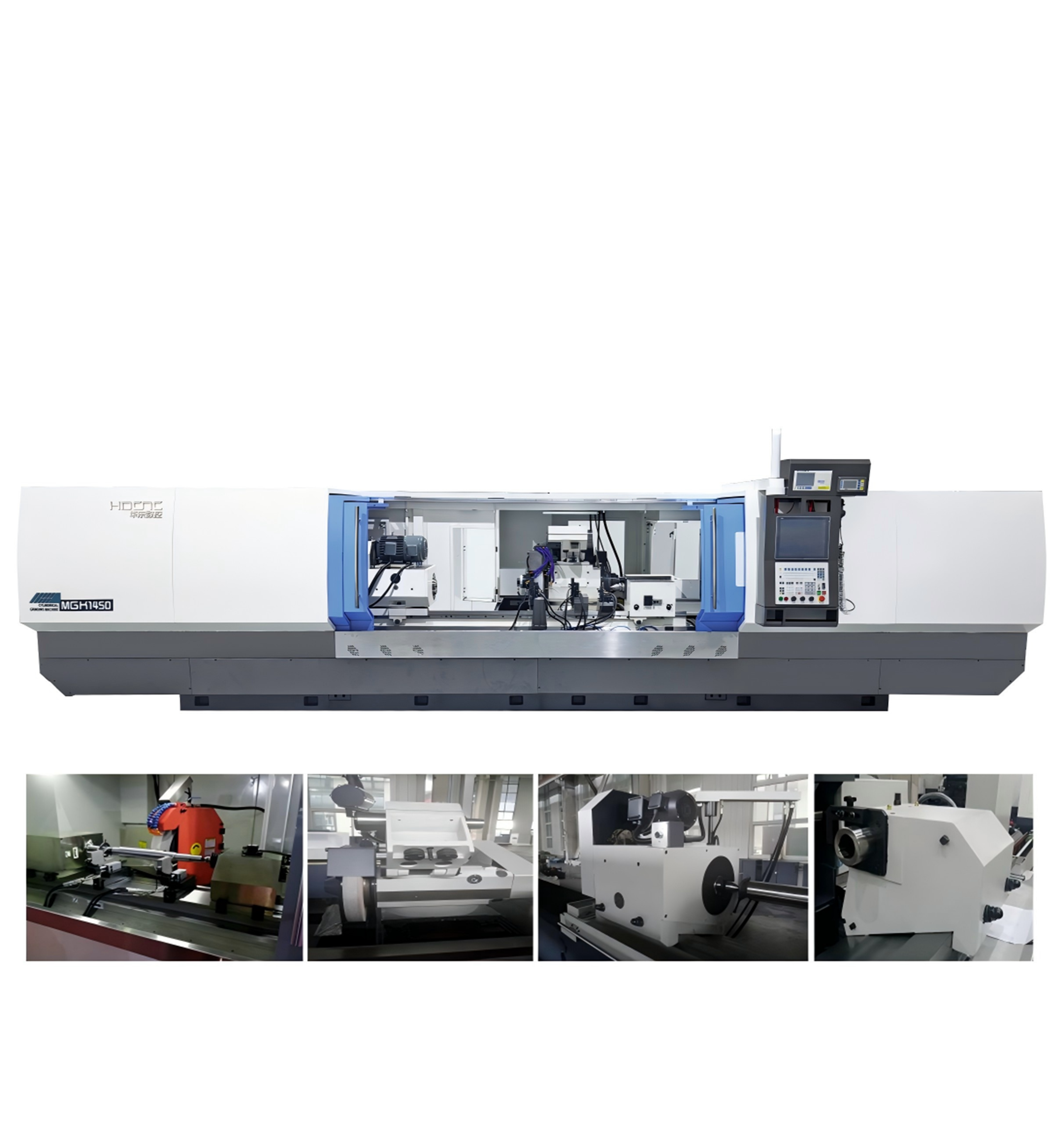

Ogólna konstrukcja wysoce precyzyjnej uniwersalnej szlifierki cylindrycznej CNC przyjmuje ruchomy stół roboczy w kształcie litery T, wykonany z żeliwa perlitowego HT300 o wysokiej wytrzymałości i niskim naprężeniu, o wysokiej sztywności i doskonałej stabilności precyzji. Szyna prowadząca stołu roboczego (oś Z) przyjmuje konstrukcję szyny prowadzącej z otwartym rozładunkiem i jest napędzana precyzyjnymi śrubami kulowymi, z dużą precyzją i bez pełzania przy niskich prędkościach. Dzięki zastosowaniu układu sterowania numerycznego można oddzielnie sterować ruchem osi X i Z, a także można uzyskać połączenie i automatyczne szlifowanie osi X i Z. Nadaje się do materiałów specjalnych, takich jak szkło, szafir, węglik krzemu, włókno węglowe itp., głównych czopów wałów korbowych, czopów korbowodów, układów przeniesienia napędu, form wtryskowych, form do tłoczenia, silników, wałów, tulei, sprzętu medycznego, sprzętu optycznego, reduktory, uchwyty narzędzi, przemysł cylindrów olejowych itp. Ta seria obrabiarek charakteryzuje się wyjątkowo wysoką opłacalnością.
II. Główne parametry techniczne obrabiarki
Przedmiot | MGK1450×2000 | MGK1463×3000 | |
Maksymalna długość uziemienia (OD) | 1500, 2000 | 2000、3000 | |
Zakres średnicy zewnętrznej szlifowania (mm) | maksymalny | 500 | 630 |
minimum | 25 | 30× | |
Zakres średnicy otworu wewnętrznego szlifowania (mm) | maksymalny | 200 | 250 |
minimum | 30 | 30 | |
Wysokość środka (mm) | 270 | 370 | |
Średnica uchwytu trójszczękowego (mm) | 325 | 325 | |
Górne zwężenie opaski | mohs#6 | system metryczny 80# | |
Górna stożka z ogonem | mohs#6 | system metryczny 80# | |
Odległość między środkami (mm) | 1500, 2000 | 2000、3000 | |
Maksymalna długość wewnętrznego otworu szlifierskiego (mm) | 320×× | 320×× | |
Maksymalna masa przedmiotu obrabianego (badanie typu) (kg) | 1000 | 3000 | |
Możliwość obrotu wrzeciona wrzeciennika | Rotatable | Rotatable | |
Maksymalny kąt obrotu skorupy nagłowia | Zgodnie z ruchem wskazówek zegara 0° | Zgodnie z ruchem wskazówek zegara 0° | |
W kierunku przeciwnym do ruchu wskazówek zegara 90° | W kierunku przeciwnym do ruchu wskazówek zegara 90° | ||
Prędkość wybierania stojaka na głowę (r/min) | 20 ~ 224 (kontrola częstotliwości) | 10 ~ 100 (bezstopniowa regulacja prędkości) | |
Rząd górnego rękawa bagażnika tylnego (mm) | 70 | 70 | |
Maksymalny kąt obrotu stołu roboczego | Zgodnie z ruchem wskazówek zegara 3°/2° | Zgodnie z ruchem wskazówek zegara 2°/1° | |
Przeciwblokujący 6/5° | Przeciwblokujący 3° | ||
Kąt obrotu głowicy szlifierskiej | ±8° | ±8° | |
Prędkość liniowa ściernicy (m/s) | ≤35 | ≤35 | |
Rozmiar ściernicy (mm) | Ø500×75×0305 | 0600×75×Q305 | |
Znamionowe natężenie przepływu pompy chłodzącej (l/min) | 50 | 100 | |
Moc silnika głowicy ściernicy | 5 kW (silnik VFD) | 7 kW (silnik VFD) | |
Moc silnika główki ramy | 4kW (silnik do konwersji częstotliwości) | 15kW (silnik do konwersji częstotliwości) | |
Całkowita moc | ≈20,5 kW | ≈35,6 kW | |
Okrągłość (mm) | 0.0015 | 0.0015 | |
Cylindryczność średnicy przekroju podłużnego (mm) | 0.0035 | 0.0035 | |
