| Ilość： | |
|---|---|
Maszyna do jazdy węgla
Maszyna budowlana
Ciężkie wyposażenie ciężarówek
Elektryczne wysokie napięcie
Elektryczne wysokie napięcie
Maszyna naftowa
24 T ATC | System kontroli pyłu wrzecionowego | System chłodzenia obrabianego | Równy podział CNC Tabela obrotowa | Automatyczny system smarowania |
Urządzenie do usuwania układów spiralnych | Zmywacz chipów typu płyty łańcuchowej | Integralna okładka | Narzędzie i przybornik | Śruby podkładowe i kliny wyrównujące |
| System Siemens828D | 30/32/40 T ATC | Trzy osie władcy krat | Urządzenie separatora oleju |
| Urządzenie do ustawienia narzędzia | ZF COOX | Urządzenie pomiarowe przedmiotu obrabianego | 0,001 ° Tabela obrotowa |

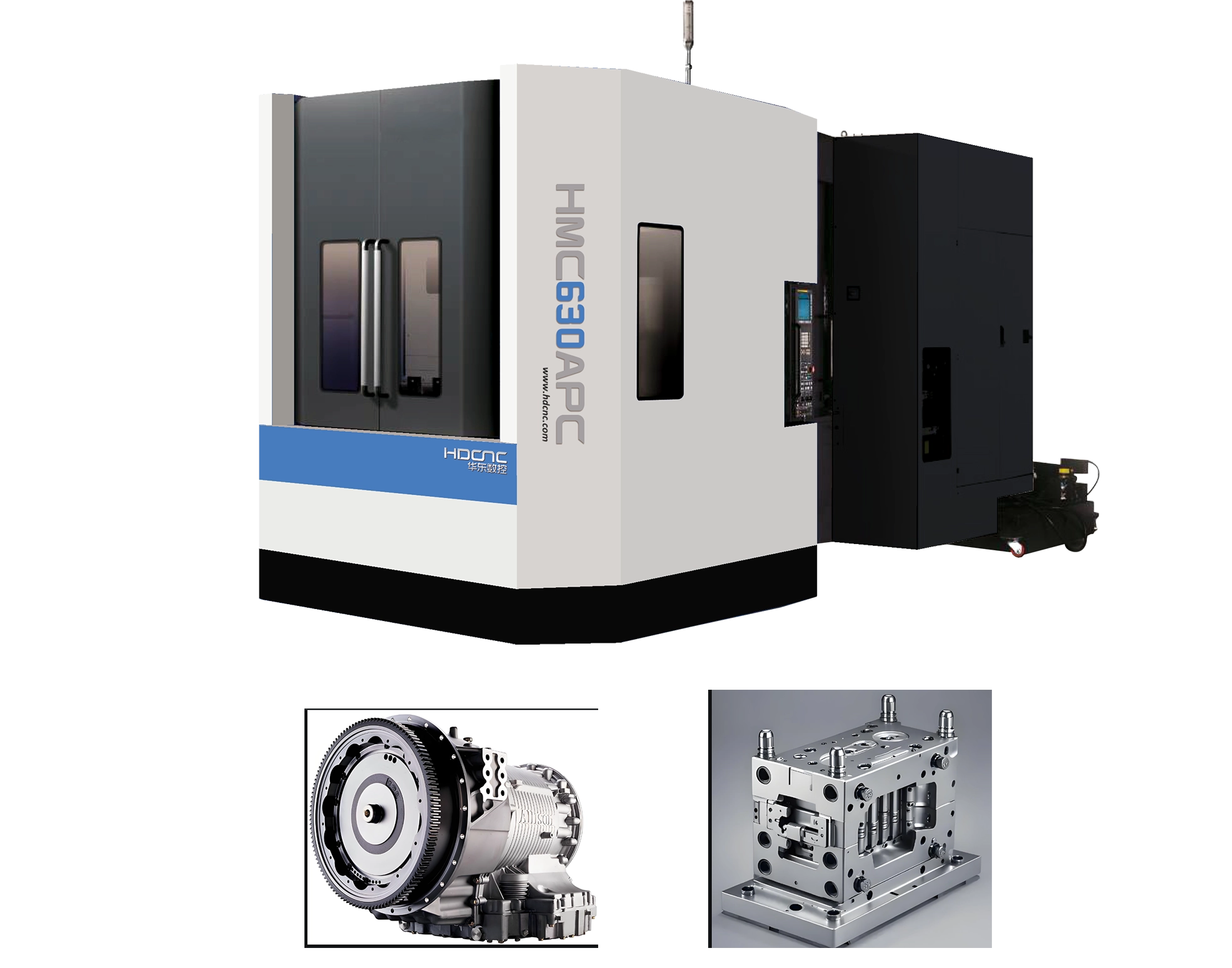

| model | Jednostka | HMC630APC | HLC630SAPC | HMC800APC | HMC800SAPC | HMC1000SAPC |
| Podróż kolumnowa (oś x) | mm | 1050 | 1050 | 1400 | 1600 | 1600 |
| Podróż wrzeciona (oś y) | mm | 900 | 750 | 1000 | 1000 | 1000 |
| Podróż stołowa ( oś Z) | mm | 1020 | 900 | 1300 | 1000 | 1000 |
| stożka wrzeciona do stołu | mm | 140-1160 | 130-1030 | 215-1515 | 200-1200 | 200-1200 |
| Środek wrzeciona do powierzchni stołowej | mm | 100-1000 | 0-750 | 105-1105 | 40-1040 | 40-1040 |
| X -Oś Szybka prędkość | MM/MIM | 36000 | 20000 | 36000 | 20000 | 20000 |
| Y osi szybka prędkość | MM/MIM | 36000 | 20000 | 36000 | 20000 | 20000 |
| Szybka prędkość z osi z | MM/MIM | 20000 | 20000 | 20000 | 20000 | 20000 |
| Prędkość cięcia osi XYZ | MM/MIM | 20000 | 10000 | 20000 | 10000 | 10000 |
| Rozmiar tabeli | mm | 630*630 | 630*700 | 800*800 | 800*1000 | 1000*1000 |
| Tabela nr | 2 | 2 | 2 | 2 | 2 | |
| Tabela Dyliza typu | ° | 1 （0,001） | 1 (0,001) | 1 (0,001) | 1 (0,001) | 1 (0,001) |
| Tabela MAX MASA ŁADOWANIA | kg | 1200 | 950 | 2000 | 1500 | 1500 |
| T Gloth No*szerokość*odległość | mm | 18*5*125 | 18*5*125 | 22*5*160 | 22*5*200 | 22*5*200 |
| Zmień czas | s | 16 | 20 | 18 | 40 | 40 |
| stożka wrzeciona do stołu | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
| Silnik wrzeciona | kW | 15/18.5 | 15/18.5 | 18,5/22 | 15/18.5 | 15/18.5 |
| prędkość wrzeciona | RPM | 20-6000 | 20-6000 | 20-6000 | 20-6000 | 20-6000 |
| Maksymalny moment obrotowy wrzeciona (ciągły/30 minut) | Nm | 249/307 | 249/307 | 520/619 | 249/307 | 249/307 |
| Pull Stud | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | |
| Dokładność pozycjonowania XYZ | mm | 0.01 | 0.018 | 0.01 | 0.018 | 0.018 |
| Dokładność pozycjonowania powtarzalności XYZ | mm | 0.008 | 0.01 | 0.008 | 0.01 | 0.01 |
| B Dokładność pozycjonowania | ' | 4 (15) | 15 | 4 (15) | 15 | 15 |
| B Dokładność pozycjonowania powtarzalności | ' | 1 (6) | 4 | 1 (6) | 4 | 4 |
| pojemność | T | 40/60 | 32/40 | 40/60 | 30/32/40 | 30/32/40 |
| Maksymalna narzędzia średnica | mm | Φ125/250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
| Max Długość narzędzia | mm | 400 | 300 | 400 | 300 | 300 |
| Maksymalna narzędzia waga | kg | 25 | 18 | 25 | 18 | 18 |
| Zmień czas | s | 3.5 | 4.5 | 3.5 | 4.5 | 4.5 |
| moc | KW | 50 | 45 | 50 | 50 | 60 |
| maszyna powyżej rozmiaru | mm | 7600*4200*3650 | 6500*4100*3450 | 8400*5000*3850 | 8000*5100*3550 | 8500*5600*3550 |
| waga maszyny | kg | 22000 | 16000 | 28000 | 25000 | 26000 |
Rama typu drzwi kolumny, mechanizm typu podwójnego pudełka, dobra sztywność, linia środkowa wrzeciona i kolumna dwupoziomowa linia linowa linia ta sama płaszczyzna, deformacja systemu wrzeciona jest niewielka, wysoka dokładność przetwarzania.
Projekt kolejowy przewodnika długiego rozpiętości, silna pojemność łożyska, maszyna ogólna sztywność dobra
Wyposażony w wysokie precyzyjne stół obrotowy odpowiednie pudełko Tor, podstawa maszyny, kolumna i inne przetwarzanie części wielościennych, zaciskanie może zakończyć frezowanie, nudne, wiercenia
