| Ilość： | |
|---|---|

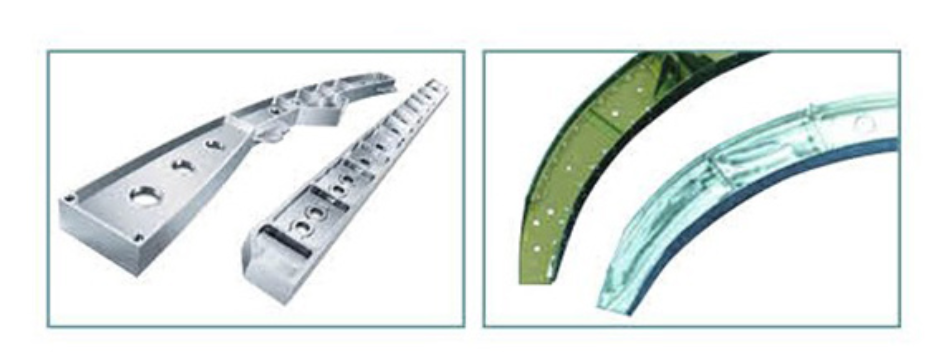

Przemysł maszynowy
Pleśń

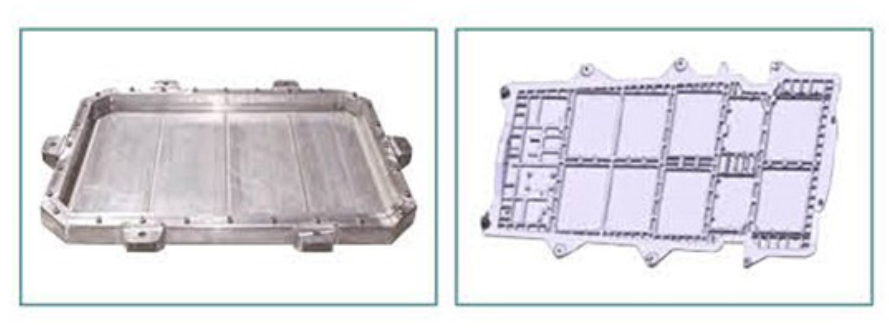

Części samochodowe
System Siemens 828D | Importowane wrzeciono elektryczne 20000 obr / min |
System cyrkulacji chłodzenia temperatury wrzeciona | Automatyczny układ smarowania tłuszczu lub osie współrzędne |
Układ pneumatyczny maszyny | Uszczelnienie wrzeciona stożkowe |
Automatyczne chipowe converyor po obu stronach stołu roboczego | System chłodzenia narzędzi tnącego i zbiornik na wodę o dużej pojemności |
| Półtkliczna okładka | Przełącznik otwarty drzwi |
MPG | Światło robocze trikolorowe |
Elektryczny klimatyzator szafki | Standardowe akcesoria i dokumenty |
| Przenośnik chipów typu łańcucha. |
| System Fanuc | Trzy osi pełna kontrola pętli zamkniętej |
| Chłód przez wrzeciono | System mikro chłodzenia obrabianego, |

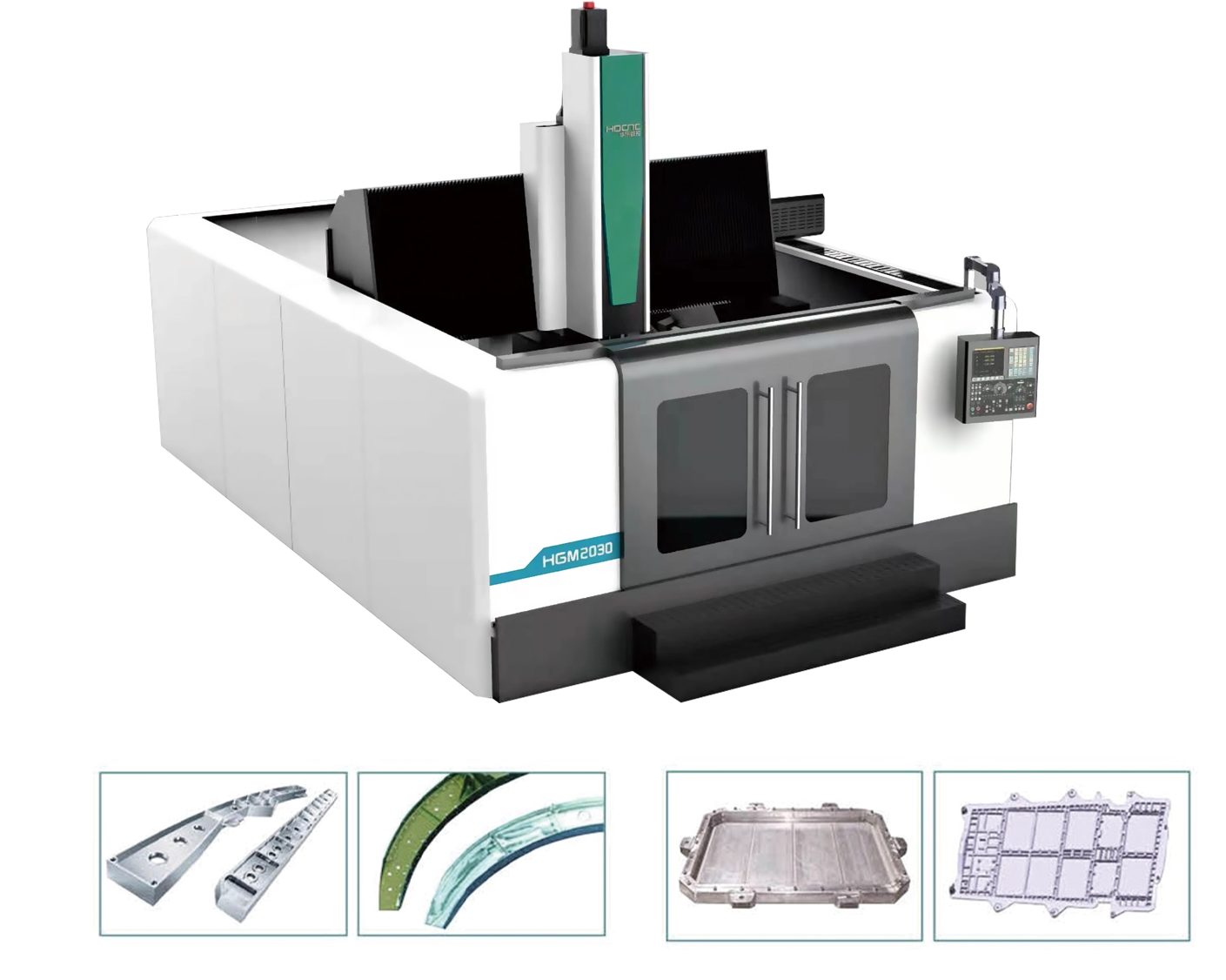

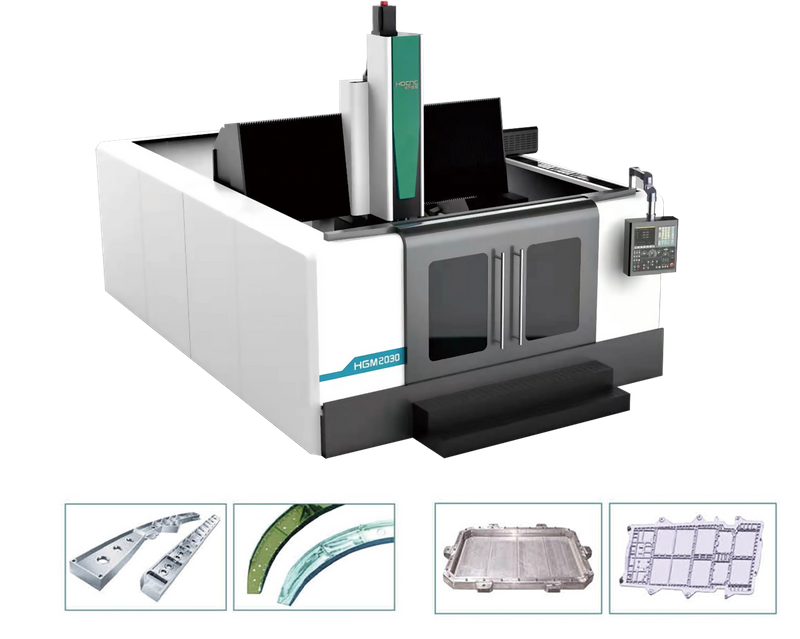

Opis | Jednostka | HGM2030/HGM2030AC |
Zakres przetwarzania | ||
Skuteczna szerokość grupy | mm | 2050 |
X Travel | mm | 3000 |
Y podróż | mm | 2000 |
Z TRISE | mm | 700 |
Odległość od pionowej powierzchni wrzeciona do stołu roboczego | mm | 50-750 |
Odległość od poziomego środka wrzeciona do stołu roboczego | mm | 312-1012 |
Tabela | ||
Rozmiar tabeli (w*l) | mm | 2000*3000 |
Ładowanie maksymalne | T | 6t |
Szerokość kolumny | mm | 2050 |
Tabela T-Slot | R/min | 12-18*250 |
Głowa klimatyzacji | ||
Zakres obrotu osi C | ° | ± 180 ° |
Zakres obrotu osi | ° | ± 90 ° |
Pionowy zakres prędkości wrzeciona głowy | RPM | 10-24000 |
moment obrotowy wrzeciona | Nm | 19/21 |
Zwężenie wrzeciona | HSK-A63 | |
Karmić | ||
Zakres prędkości zasilania cięcia | M/min | 10-20 |
X -Oś Szybka prędkość | M/min | 30 |
Y osi szybka prędkość | M/min | 40 |
Szybka prędkość z osi z | M/min | 36 |
Dokładność | ||
Dokładność pozycjonowania osi X (półklośna pętla） | mm | 0.045 |
Dokładność pozycjonowania osi y (półklośna pętla） | mm | 0.035 |
Dokładność pozycjonowania osi z (półklośna pętla） | mm | 0.025 |
Powtarzająca się dokładność pozycjonowania osi (półklosowana pętla) | mm | 0.025 |
Powtarzająca się dokładność pozycjonowania osi Y (półklosowana pętla) | mm | 0.02 |
Powtarzająca się dokładność pozycjonowania osi Z (półklosowana pętla) | mm | 0.015 |
System sterowania numercial | Siemens | |
Inni | ||
Rozmiar maszyny (l*w*h) | mm | 7000*4600*4000 |
Waga maszyny | T | 25 |
Ramka Gantry przyjmuje cztery dwustronne silniki serwo, elektroniczne eliminacja luzu i napęd synchroniczny, aby zapewnić stabilne i niezawodne działanie przesuwania kolumn.
Korpus maszynowy z pracownikami, wiązka kolumnowa (całka), poprzeczna płytka szkiełkowa, pionowa płytka szkiełkowa wykonane są z wysokiej wytrzymałości i wysokiej jakości materiał żeliwa w młynie kulowym, silnej sztywności, dobrej absorpcji wstrząsu.
Przyjęcie importowanego wrzeciona o dużej prędkości, najwyższa prędkość wynosi 20000 obr./min, wbudowana w urządzeniu chłodzącym, dokładność jest trwały ADN niezawodna. Oponujący kąt kątów wahadłowy AC do Acheive stałą obróbkę osi A i C.
HSK Clamping Cutter, wysoka precyzja, sztywność statyczna i dynamiczna oraz może bezpiecznie i skutecznie przenosić moment obrotowy.
Trzy osi o większej szybkiej prędkości mogą uzyskać większą wydajność.
