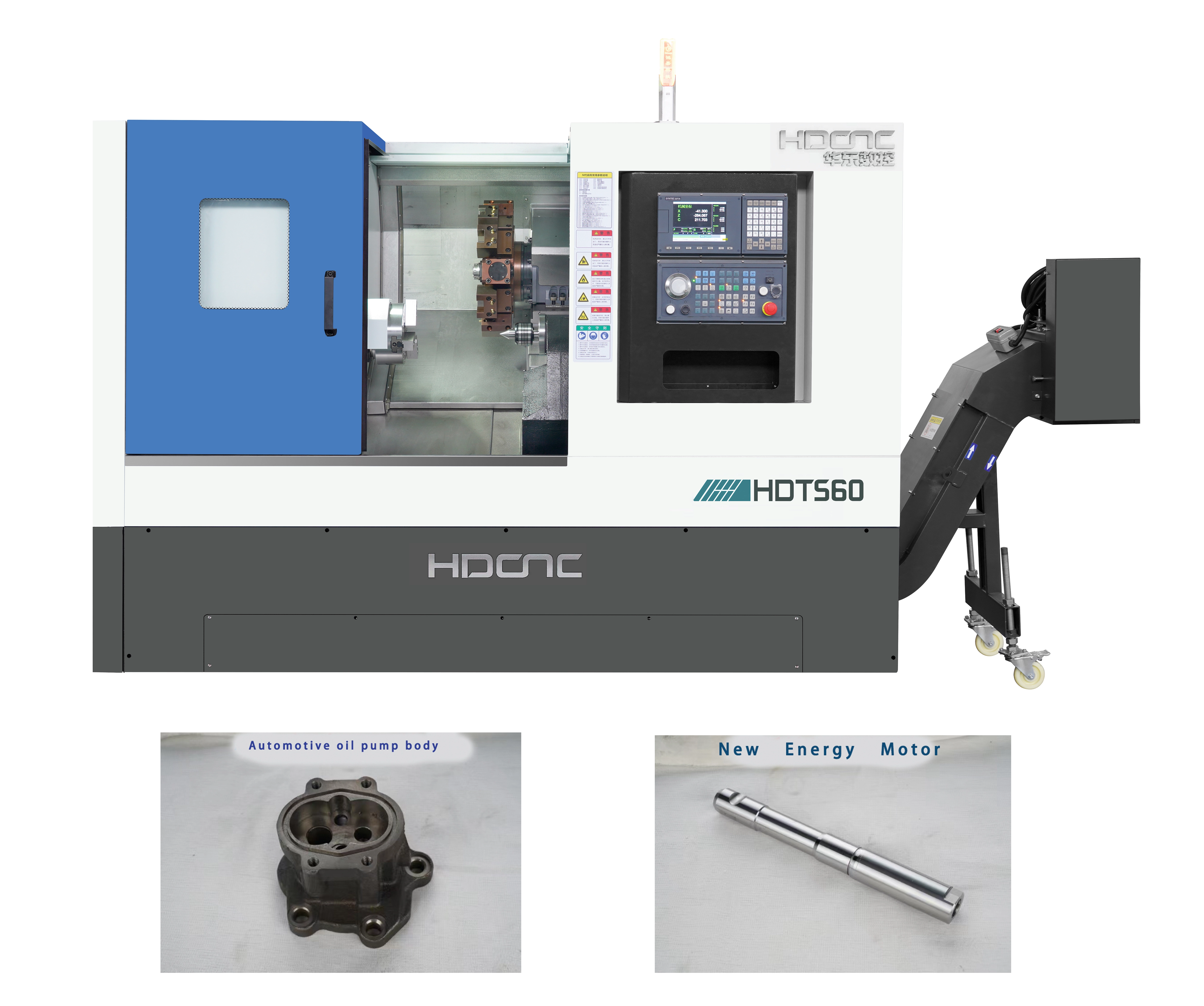

Seria HDT w pełni funkcjonalna tokarka CNC jest zaprojektowana w oparciu o technologię europejską i amerykańską, w połączeniu z wieloletnim doświadczeniem naszej firmy w projektowaniu poziomych totów CNC oraz w odpowiedzi na potrzeby rynkowe i rozwoju. To narzędzie maszynowe może przetwarzać części wału i krążka, obracać gwinty, łuki, stożki oraz wewnętrzne i zewnętrzne powierzchnie obrotowych ciał oraz wydajnie, masowo i dokładnie przetwarzać obracające się części ciała.
| Ilość： | |
|---|---|
HDT460 、 HDT560 、 HDT680 、 HDT750
HDCNC
Cechy strukturalne:
Duża prędkość, wysoka precyzja i wysoka wydajność
Seria HDT w pełni funkcjonalna tokarka CNC jest zaprojektowana w oparciu o technologię europejską i amerykańską , w połączeniu z wieloletnim doświadczeniem naszej firmy w projektowaniu poziomych totów CNC oraz w odpowiedzi na potrzeby rynkowe i rozwoju. To narzędzie maszynowe może przetwarzać części wału i krążka, obracać gwinty, łuki, stożki oraz wewnętrzne i zewnętrzne powierzchnie obrotowych ciał oraz wydajnie, masowo i dokładnie przetwarzać obracające się części ciała.
Charakterystyka wydajności ：
Duża prędkość i wydajność
Oś zasilacza tej serii narzędzi maszynowych może poruszać się z szybką prędkością do 25 m/min i może być wyposażona w 8-stacjonarną lub 12 stacji serw w celu poprawy prędkości zmieniającej narzędzia i osiągnięcia wyższej wydajności produkcji.
Like Precision
Ta seria narzędzi maszynowych może osiągnąć dokładność zewnętrznego koła poziomów IT6-IT7. Jako uniwersalne narzędzie maszynowe jest szczególnie odpowiednie do wydajnej, na dużą skalę i bardzo precyzyjną obróbkę rotacyjnych części w branżach, takich jak samochody, maszyny i maszyny budowlane.
Dokładność maszyny utrzymuje wysoką stabilność
Ta seria narzędzi maszynowych przyjmuje integralne łóżko o pojemności 30 ° , a materiał łóżka wynosi HT300 . Rzuć przy użyciu technologii piasku żywicy, z rozsądnym układem wewnętrznego wzmocnienia. Koleria prowadząca przyjmuje importowaną liniową szynę wałkową, która poprawia dokładność pasz, zmniejsza odporność na tarcia, ma dobrą sztywność, odpowiada wibracjom i ma wysoką zdolność deformacji, umożliwiając użytkownikom osiągnięcie wysokiej dokładności obróbki.
Cała maszyna ma silną sztywność i może być poddawana silnym zwrotowi
Ta seria narzędzi maszynowych wykorzystuje pojedyncze wrzeciona wrzeciona i integralną jednostkę wrzeciona. Wrzeciono maszynowe jest wyposażone w napęd silnikowy o wysokim momencie obrotowym.
Przedmiot | (Jednostka) | HDT460 | HDT560 | HDT680 | HDT750 | |
Maksymalna średnica huśtawki nad łóżkiem | mm | φ460 | φ560 | φ680 | φ680 | |
Maksymalna średnica obróbki (typ typu tarczowy/wałek) | mm | φ260/200 | 400/280 | φ500/320 | φ500/320 | |
Maksymalna średnica huśtawki nad slajdem | mm | φ200 | φ280 | Φ320 | Φ320 | |
Odległość między centrami | mm | 360 | 530 | 630 | 630 | |
Maksymalna długość obróbki | mm | 350 | 500 | 700 | 970 | |
Maksymalny pasek losowania przez średnicę otworu | mm | φ45 | φ52 | φ75 | φ91 | |
Wrzeciono | Wrzeciono przez średnicę otworu | mm | φ56 | φ66 | φ86 | φ102 |
| 6/8 ' | 8 〞/ 10〞 | 10 ' | 12 ' | ||
Rysuj typ uruchamiania | Ciśnienie hydrauliczne | |||||
Maksymalna prędkość wrzeciona | R/min | 4000 | 3500 （8 〞）/ 3000 （10 〞） | 3000 | 3000 | |
Główna moc silnika | KW | 7.5 / 11 | 11/15 | 15 / 18.5 | 18,5 / 22 | |
| Liczba pozycji narzędzi | 8/12/15 - Pozycja | ||||
Typ napędu |
| |||||
Wysokość środka | mm | 80 | 100 | 125 | 100 | |
Ogon | Stożko z rękawem ogonowym | MT-5 | MT-5 | MT-5 | MT-5 | |
最大/最小顶持工件长度 | mm | 380/100 | 500/200 | 750/200 | 1000/200 | |
数控系统 （标配 ） | 新代 7ta-e | 新代 7ta-e | 新代 22ta | 新代 22ta | ||
机床重量 | Kg | 约 3300 około 3300 | 约 4200 | 约 5200/6200 选配 | 约 5800 Około 5800 | |
机床外形 | mm | 2350 × 1560 × 1715 | 2550 × 1700 × 1790 | 2980 × 2200 × 1950 | 3480*2200*1950 | |
系统选配 System opcjonalny | Fanac/Siemens | |||||
注 ： 可选配 ： D 款动力刀塔、 DS 款双主轴、 Y 轴车削中心 以技术方案参数为准。 | ||||||
Cechy strukturalne:
Duża prędkość, wysoka precyzja i wysoka wydajność
Seria HDT w pełni funkcjonalna tokarka CNC jest zaprojektowana w oparciu o technologię europejską i amerykańską , w połączeniu z wieloletnim doświadczeniem naszej firmy w projektowaniu poziomych totów CNC oraz w odpowiedzi na potrzeby rynkowe i rozwoju. To narzędzie maszynowe może przetwarzać części wału i krążka, obracać gwinty, łuki, stożki oraz wewnętrzne i zewnętrzne powierzchnie obrotowych ciał oraz wydajnie, masowo i dokładnie przetwarzać obracające się części ciała.
Charakterystyka wydajności ：
Duża prędkość i wydajność
Oś zasilacza tej serii narzędzi maszynowych może poruszać się z szybką prędkością do 25 m/min i może być wyposażona w 8-stacjonarną lub 12 stacji serw w celu poprawy prędkości zmieniającej narzędzia i osiągnięcia wyższej wydajności produkcji.
Like Precision
Ta seria narzędzi maszynowych może osiągnąć dokładność zewnętrznego koła poziomów IT6-IT7. Jako uniwersalne narzędzie maszynowe jest szczególnie odpowiednie do wydajnej, na dużą skalę i bardzo precyzyjną obróbkę rotacyjnych części w branżach, takich jak samochody, maszyny i maszyny budowlane.
Dokładność maszyny utrzymuje wysoką stabilność
Ta seria narzędzi maszynowych przyjmuje integralne łóżko o pojemności 30 ° , a materiał łóżka wynosi HT300 . Rzuć przy użyciu technologii piasku żywicy, z rozsądnym układem wewnętrznego wzmocnienia. Koleria prowadząca przyjmuje importowaną liniową szynę wałkową, która poprawia dokładność pasz, zmniejsza odporność na tarcia, ma dobrą sztywność, odpowiada wibracjom i ma wysoką zdolność deformacji, umożliwiając użytkownikom osiągnięcie wysokiej dokładności obróbki.
Cała maszyna ma silną sztywność i może być poddawana silnym zwrotowi
Ta seria narzędzi maszynowych wykorzystuje pojedyncze wrzeciona wrzeciona i integralną jednostkę wrzeciona. Wrzeciono maszynowe jest wyposażone w napęd silnikowy o wysokim momencie obrotowym.
Przedmiot | (Jednostka) | HDT460 | HDT560 | HDT680 | HDT750 | |
Maksymalna średnica huśtawki nad łóżkiem | mm | φ460 | φ560 | φ680 | φ680 | |
Maksymalna średnica obróbki (typ typu tarczowy/wałek) | mm | φ260/200 | 400/280 | φ500/320 | φ500/320 | |
Maksymalna średnica huśtawki nad slajdem | mm | φ200 | φ280 | Φ320 | Φ320 | |
Odległość między centrami | mm | 360 | 530 | 630 | 630 | |
Maksymalna długość obróbki | mm | 350 | 500 | 700 | 970 | |
Maksymalny pasek losowania przez średnicę otworu | mm | φ45 | φ52 | φ75 | φ91 | |
Wrzeciono | Wrzeciono przez średnicę otworu | mm | φ56 | φ66 | φ86 | φ102 |
| 6/8 ' | 8 〞/ 10〞 | 10 ' | 12 ' | ||
Rysuj typ uruchamiania | Ciśnienie hydrauliczne | |||||
Maksymalna prędkość wrzeciona | R/min | 4000 | 3500 （8 〞）/ 3000 （10 〞） | 3000 | 3000 | |
Główna moc silnika | KW | 7.5 / 11 | 11/15 | 15 / 18.5 | 18,5 / 22 | |
| Liczba pozycji narzędzi | 8/12/15 - Pozycja | ||||
Typ napędu |
| |||||
Wysokość środka | mm | 80 | 100 | 125 | 100 | |
Ogon | Stożko z rękawem ogonowym | MT-5 | MT-5 | MT-5 | MT-5 | |
最大/最小顶持工件长度 | mm | 380/100 | 500/200 | 750/200 | 1000/200 | |
数控系统 （标配 ） | 新代 7ta-e | 新代 7ta-e | 新代 22ta | 新代 22ta | ||
机床重量 | Kg | 约 3300 około 3300 | 约 4200 | 约 5200/6200 选配 | 约 5800 Około 5800 | |
机床外形 | mm | 2350 × 1560 × 1715 | 2550 × 1700 × 1790 | 2980 × 2200 × 1950 | 3480*2200*1950 | |
系统选配 System opcjonalny | Fanac/Siemens | |||||
注 ： 可选配 ： D 款动力刀塔、 DS 款双主轴、 Y 轴车削中心 以技术方案参数为准。 | ||||||
