Części samochodowe
Producent maszyn
Pleśń
| System Cooltant | Stacja hydrauliczna | System smarowania | Światło robocze | Wyrównanie klinów |
| Śruba podkładowa | kołnierz koła | Balance koła ARBOR | narzędzia i skrzynka narzędziowa | magnetyczny chuck |
| standardowe koło | Kontroler PLC | Podręcznik operacyjny | Dotknięty ekran |
Urządzenie do zbierania pyłu | Filtr papieru | Separator magtyczny | Stojak równowagi kół | Oś Yz Dro |
Opis | Jednostka | SG2050NC2 SG2050NC3 | SGA2550NC2 SGA2550NC3 | SGA3063 NC2 SGA3063 NC3 |
Rozmiar tabeli (L*W) | mm | 200*460 | 250*500 | 635*305 |
Odległość od środka wrzeciona do stołów roboczych | mm | 450 | 450 | 580 |
Max. Ładowanie stołu (w tym Magentic Chuck) | 120 | 180 | 270 | |
Magnetyczny rozmiar chucka | mm | 200*460 | 250*500 | 300*600 |
Rozmiar kół (OD*szerokość*id) | mm | 200*20*31,75 | 200*20*31,75 | 350*40*127 |
Prędkość wrzeciona (stepless) | R/min | 2850 | 2850 | 1450 |
Prędkość stołowa | M/min | 5-25 (model NC2); 0,02-15 (model NC3) | ||
Podstawowy podawanie koła roboczego | MM/Div. | 0,005 (tryb NC3) | ||
Pionowy automatyczny zasilanie | MM/Stoke | 0,001-0.05 | ||
Pionowa szybka prędkość zasilacza (silnik) | M/min | 0-1 | ||
Pionowa podajnik (koło ręczne) | MM/Div. | 0.001 | ||
Poprzeczne koło ręczne zasilające na podział | mm | 0.005 | ||
Poprzeczny automatyczny kanał | MM/min | 0,005-12 | ||
Szybki pasze poprzeczne | M/min | 0-1 | ||
Silnik wrzeciona | KW | 1.5 | 2.2 | 5.5 |
Silnik hydrauliczny | KW | 0,75 (model NC2) | 2.2 (model NC2) | |
Cooltant Silnik | KW | 0.04 | 0.125 | |
Chropowatość powierzchni | μm | RA0.63 | ||
Opis | Jednostka | SGA30100NC2 SGA30100 NC3 | SGA4080 NC2 SGA4080 NC3 | SGA40100 NC2 SGA40100 NC3 |
Rozmiar tabeli (L*W) | mm | 305*1050 | 406*813 | 406*1020 |
Odległość od środka wrzeciona do stołów roboczych | mm | 580 | ||
Max. Ładowanie stołu (w tym Magentic Chuck) | 400 | 500 | 600 | |
Magnetyczny rozmiar chucka | mm | 300*1000 | 400*800 | 400*1000 |
Rozmiar kół (OD*szerokość*id) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Prędkość wrzeciona (stepless) | R/min | 1450 | 1450 | 1450 |
Prędkość stołowa | M/min | 5-25 (model NC2); 0,02-15 (model NC3) | ||
Podstawowy podawanie koła roboczego | MM/Div. | 0,005 (tryb NC3) | ||
Pionowy automatyczny zasilanie | MM/Stoke | 0,001-0.05 | ||
Pionowa szybka prędkość zasilacza (silnik) | M/min | 0-1 | ||
Pionowa podajnik (koło ręczne) | MM/Div. | 0.001 | ||
Poprzeczne koło ręczne zasilające na podział | mm | 0.005 | ||
Poprzeczny automatyczny kanał | MM/min | 0,005-12 | ||
Szybki pasze poprzeczne | M/min | 0-1 | ||
Silnik wrzeciona | KW | 5.5 | ||
Silnik hydrauliczny | KW | 2.2 (model NC2) | ||
Cooltant Silnik | KW | 0.125 | ||
Chropowatość powierzchni | μm | RA0.63 | ||

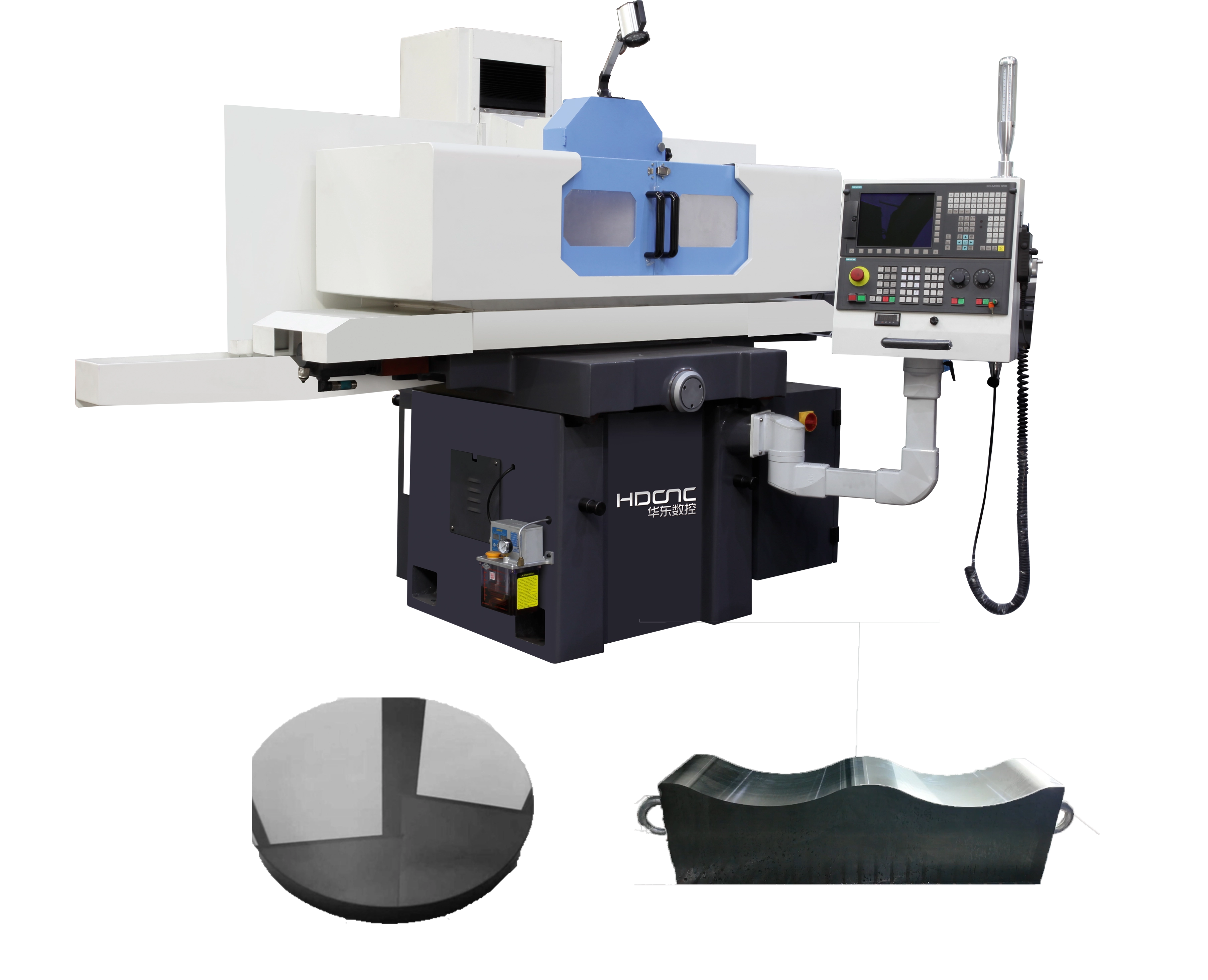

Przyjmuje układ płytki krzyżowej, a główne elementy przyjmują nowy symetryczny projekt struktury, który pozwala uniknąć wpływu różnicy temperatury na dokładność i ma sztywność struktury o wysokiej wytrzymałości i dobrej wydajności tłumienia.
Precyzja maszyny może osiągnąć poziom UM (0,001 mm).
Tabela wzdłuż siodła lewej i prawej poruszającej się drogi do podwójnego V Guideway, powierzchnia szyny prowadzącej za pomocą ręcznego, precyzyjnego rozwoju skrobania, lewej i prawej poruszającej się przez niezależną stację hydrauliczną zamknęła napęd hydrauliczny, z silną sztywnością, małą deformacją termiczną, wysoką dokładność szlifowania.
Załadowane precyzyjne liniowe drogi prowadzące i precyzyjne napęd śruby kulowej są używane do dolnego i przedniego i tylnego ruchu głowicy szlifierskiej, co może wykonywać dokładne karmienie z dużą powtarzalnością.
Wrzeciono specjalnego wrzeciona szlifowania, wykorzystując technologię ciśnienia dynamicznego, strukturę rękawa w wrzeciona, silnik wrzeciona z sprężystym sprzężeniem i bezpośrednie połączenie z wrzecionem.
Dedykowany interfejs Man-Machine do szlifowania, dzięki czemu szlifowanie jest prostsze i wydajne.
