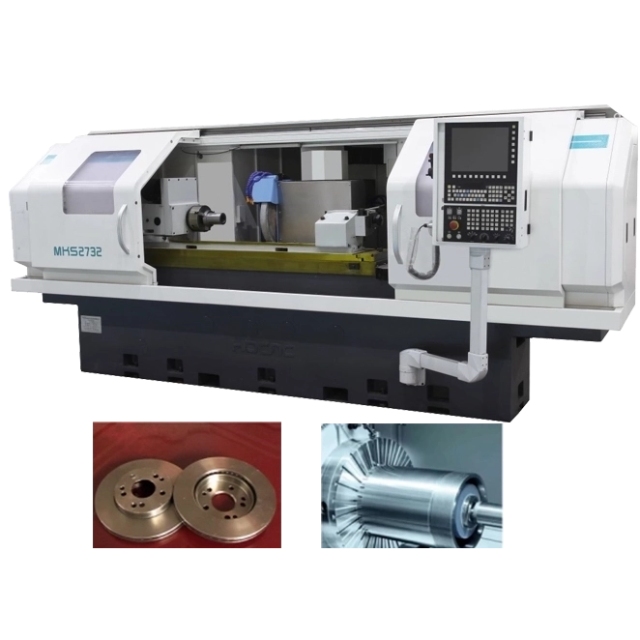

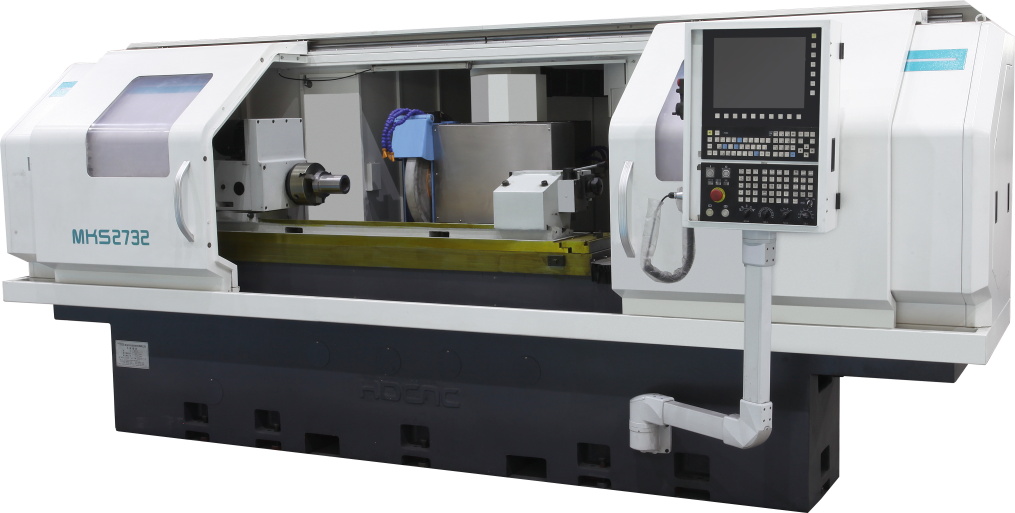

Precyzyjna szlifierka do kompozytów CNC serii MKS27
HDCNC
I. Przeznaczenie i cechy konstrukcyjne obrabiarki
1. Obrabiarka ma złożoną konstrukcję skrzynkową, z odlewami o wysokiej wytrzymałości i niskim naprężeniu, niewielkimi odkształceniami termicznymi, wysoką dokładnością i dobrą stabilnością.
2. Szyna prowadząca osi Z wykorzystuje technologię szyny prowadzącej z naciskiem statycznym, która ma dobrą sztywność i nie pełza przy niskich prędkościach; Oś X wykorzystuje importowaną technologię wstępnie skompresowanej prowadnicy liniowej, która ma dużą nośność, wysoką dokładność i czułą reakcję.
3. Zewnętrzne wrzeciono tarczy szlifierskiej jest wyposażone w importowane, dobrze znane marki elektryczne wrzeciono szlifierskie, które może być wyposażone w dwie zewnętrzne tarcze szlifierskie w tym samym czasie, o dużej sztywności i wysokim momencie obrotowym; Elektryczne wrzeciono ściernicy wewnętrznej jest wyposażone w dobrze znaną krajową markę.
4. Wrzeciennik wykorzystuje wysoce precyzyjną, dwufunkcyjną konstrukcję wrzeciennika, a w koniku wstępnie wytłoczone tylne gniazdo łożyska, które ma dobrą ogólną sztywność i wysoką dokładność oraz nadaje się do precyzyjnych procesów szlifowania
5. Głowica narzędziowa może być standardowo wyposażona w stół obrotowy z napędem bezpośrednim DDR i stół obrotowy stacji roboczej T4, który spełnia wymagania zarówno pod względem sztywności, jak i dokładności.
6. Wyposażony w standardzie w krajowy system CNC Huazhong, stabilną wydajność, dedykowany interfejs szlifowania, wygodną obsługę i wysoką opłacalność. Opcjonalnie można go wyposażyć w dowolny, znany na rynku system szlifierek importowanych.
II. Główne parametry techniczne obrabiarki
Przedmiot | MKS2720×500 | MKS2732×1000 |
Ogólna wydajność | ||
Wysokość środka | 180 mm | 180 mm |
Zakres średnic szlifowania próbek cylindrycznych | Ø8 ~ Ø200 mm | Ø8 ~ Ø320 mm |
Maksymalna długość szlifowania zewnętrznej okrągłej próbki | 500 mm | 1000 mm |
Zakres otworów szlifierskich próbek wewnętrznych okrągłych | Ø10 ~ Ø80 mm | Ø10 ~ Ø80 mm |
Głębokość otworu szlifierskiego dla próbek o kształcie wewnętrznym okrągłym | 125 mm | 125 mm |
Minimalny posuw stojaka ściernicy | 0,0005 mm | 0,0005 mm |
Minimalny posuw stołu roboczego | 0,001 mm | 0,001 mm |
Normalny posuw w osi Z | 10 m/min | 10 m/min |
Normalna prędkość posuwu w osi X | 8m/min | 8m/min |
Precyzyjna główka | Wysoka precyzja, dwufunkcyjna zagłówek | Wysoka precyzja, dwufunkcyjna zagłówek |
Precyzyjny konik | Położenie łożysk obciążonych wstępnie | Położenie łożysk obciążonych wstępnie |
Głowica szlifierska cylindryczna (konfiguracja standardowa) | ||
Marka | Importowane wrzeciono elektryczne znanej marki | Importowane wrzeciono elektryczne znanej marki |
Specyfikacje ściernicy (średnica zewnętrzna maks. × szerokość × średnica wewnętrzna) | 500 × 63 × 203 (mm) | 500 × 63 × 203 (mm) |
Metoda chłodzenia | Chłodzenie wodą obiegową | Chłodzenie wodą obiegową |
Metoda uszczelniania | Przednia uszczelka gazowa | Przednia uszczelka gazowa |
Prędkość liniowa | 50 M/s | 50 M/s |
Głowica szlifierska wewnętrzna (konfiguracja standardowa) | ||
Marka | Krajowe znane marki | Krajowe znane marki |
Metoda chłodzenia | Chłodzenie wodą obiegową | Chłodzenie wodą obiegową |
Metoda uszczelniania | Przednia uszczelka gazowa | Przednia uszczelka gazowa |
Prędkość wrzeciona | 30000 obr/min (standardowo) | 30000 obr/min (standardowo) |
Specyfikacje ściernicy (średnica zewnętrzna maks. × szerokość × średnica wewnętrzna) | 50 × 25 × 10 (mm) | 50 × 25 × 10 (mm) |
Wieża narzędziowa (oś B) | ||
Stacja robocza | T4 (standard) | T4 (standard) |
Napęd wieży | Gramofon mechaniczny/gramofon z napędem bezpośrednim DDR | Gramofon mechaniczny/DDR Gramofon z napędem bezpośrednim |
Kąt obrotu (°) | +30～-280 | +30~-280 |
Dokładność pozycjonowania gramofonu(") | ±5/±2,5 | ±5/±2,5 |
metody kontroli | Sterowanie w zamkniętej pętli | Sterowanie w zamkniętej pętli |
