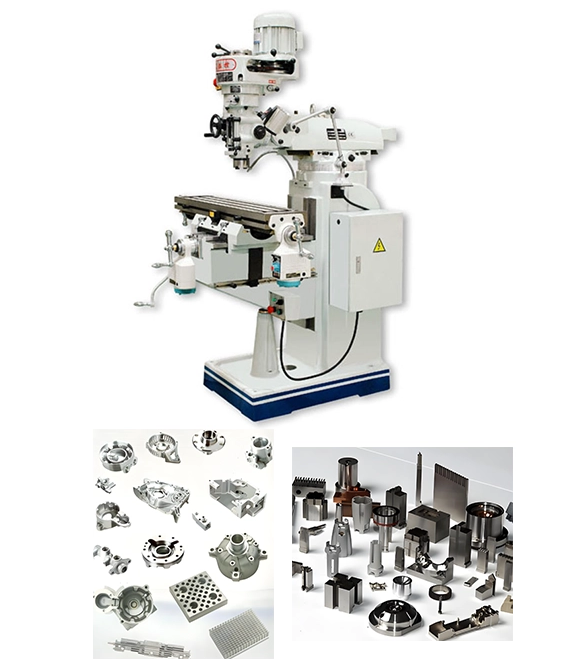

MODEL | X6323a | X6323b | |
Rozmiar tabeli | 230 × 1067 (9 '× 42 ') 230 × 1246 (9 '× 49 ') | ||
Długa podróż | 650 mm 840 mm | ||
Podróż krzyżowa | 305 mm | ||
Podróż pionowa | 400 mm | ||
T-Slot Nr i rozmiar | 3 × 16 | ||
RAM Travel | 312 mm | ||
Odległość od wrzeciona do stołowej powierzchni | 0 ~ 415 mm | ||
Stożko do otworu wrzeciona | (Standard): R8 (Opcjonalnie): ISO30 / ISO40 | ||
Podróż wrzeciona | 127 mm | ||
Prędkość wrzeciona | Standard: 16 krokowa prędkość 50 Hz: 65 ~ 4500 60 Hz: 80 ~ 5440 | ||
Opcjonalnie: Zmienna 65 ~ 4200 | |||
Automatyczny. Karmienia pióra | Trzy kroki: 0,04 (0,0015 ') / 0,08 (0,003 ') / 0,15 (0,006 ') mm / rewolucja | ||
Silnik wrzeciona | 2,25 kW/3PH | ||
Obróć głowa | 90 ° | ||
Głowa przechyla się | 45 ° | ||
Pakiet Wymiar | Jeden zestaw zestawu | 1400 × 1476 × 2030 mm | |
Pakiet dwóch zestawów | 1450 × 1570 × 2080 mm | ||
Pakiet trzech zestawów | 1450 × 2180 × 2080 mm | ||
Waga brutto | 1000 kg | ||
MODEL | X6325a | X6325 | X6325d | |
Rozmiar tabeli | 254 × 1270 (10 '× 50 ') 254 × 1370 (10 '× 54 ') | |||
Długa podróż | 810 mm 910 mm | 840 mm 940 mm | ||
Podróż krzyżowa | 380 mm | 400 mm | ||
Podróż pionowa | 400 mm | |||
T-Slot Nr i rozmiar | 3 × 16 | |||
RAM Travel | 470 mm | |||
Odległość od wrzeciona do stołowej powierzchni | 0 ~ 400 mm | |||
Stożko do otworu wrzeciona | (Standard): R8 (Opcjonalnie): ISO30 / ISO40 | (Standard): ISO40 | ||
Podróż wrzeciona | 127 mm | |||
Prędkość wrzeciona | Standard: 16 stopniowa prędkość 50 Hz: 65 ~ 4540 60 Hz: 80 ~ 5440 | |||
Opcjonalnie: Zmienna 65 ~ 4200 | ||||
Automatyczny. Karmienia pióra | Trzy kroki: 0,04 (0,0015 ') / 0,08 (0,003 ') / 0,15 (0,006 ') mm / rewolucja | |||
Silnik wrzeciona | 2,25 kW/3PH | 3,75 kW/5 KM | ||
Obróć głowa | 90 ° | |||
Głowa przechyla się | 45 ° | |||
Pakiet Wymiar | Jeden zestaw zestawu | 1516 × 1550 × 2080 mm | ||
Pakiet dwóch zestawów | 1650 × 1750 × 2170 mm | |||
Pakiet trzech zestawów | 1650 × 2285 × 2235 mm | |||
Waga brutto | 1250 kg | 1400 kg | ||
MODEL | X6330a | X6330 | |
Rozmiar tabeli | 305 × 1370 (12 '× 54 ') 305 × 1500 (12 '× 59 ') | ||
Długa podróż | 870 mm 1000 mm | ||
Podróż krzyżowa | 360 mm | ||
Podróż pionowa | 380 mm | ||
T-Slot Nr i rozmiar | 3 × 16 | ||
RAM Travel | 500 mm | ||
Odległość od wrzeciona do stołowej powierzchni | 0 ~ 350 mm | ||
Stożko do otworu wrzeciona | (Standard): ISO40 | ||
Podróż wrzeciona | 127 mm | ||
Prędkość wrzeciona | Standard: 16 stopniowa prędkość 50 Hz: 65 ~ 4540 60 Hz: 80 ~ 5440 | ||
Opcjonalnie: Zmienna 60 ~ 3600 | |||
Automatyczny. Karmienia pióra | Trzy kroki: 0,04 (0,0015 ') / 0,08 (0,003 ') / 0,15 (0,006 ') mm / rewolucja | ||
Silnik wrzeciona | 3,75 kW/3PH | ||
Obróć głowa | 90 ° | ||
Głowa przechyla się | 45 ° | ||
Pakiet Wymiar | Jeden zestaw zestawu | 1566 × 1650 × 2080 mm | |
Pakiet dwóch zestawów | 1720 × 1800 × 2175 mm | ||
Waga brutto | 1500 kg | ||
MODEL | X6333 | |
Rozmiar tabeli | 330 × 1370 (13 '× 54 ') 330 × 1500 (13 '× 59 ') | |
Długa podróż | 820 mm 950 mm | |
Podróż krzyżowa | 360 mm | |
Podróż pionowa | 460 mm | |
T-Slot Nr i rozmiar | 3 × 16 | |
RAM Travel | 500 mm | |
Odległość od wrzeciona do stołowej powierzchni | 0 ~ 450 mm | |
Stożko do otworu wrzeciona | (Standard): ISO40 | |
Podróż wrzeciona | 127 mm | |
Prędkość wrzeciona | Standard: 16 stopniowa prędkość 50 Hz: 65 ~ 4540 60 Hz: 80 ~ 5440 | |
Opcjonalnie: Zmienna 60 ~ 3600 | ||
Automatyczny. Karmienia pióra | Trzy kroki: 0,04 (0,0015 ') / 0,08 (0,003 ') / 0,15 (0,006 ') mm / rewolucja | |
Silnik wrzeciona | 3,75 kW/3PH | |
Obróć głowa | 90 ° | |
Głowa przechyla się | 45 ° | |
Pakiet Wymiar | Jeden zestaw zestawu | 1516 × 1550 × 2080 mm |
Pakiet dwóch zestawów | 1650 × 1750 × 2170 mm | |
Waga brutto | 1800 kg | |
| Model | X6330H/5 | X6330H/6 | |
| Rozmiar tabeli | mm | 1370*305 | 1370*305 |
| Podłużne podróże w osi Y. | mm | 400 | 400 |
| Podróż boczna osi X. | mm | 900 | 900 |
| Pionowe podróże z osi Z. | mm | 400 | 400 |
| Ścieżka osi Y. | mm | Square Track | Square Track |
| Ścieżka osi Z. | mm | Square Track | Square Track |
| Zwężenie wrzeciona | Pionowy | R8 | NT40 |
| Poziomy | NT40 | 7:24 NT40 | |
| Prędkość wrzeciona | RPM | 16 prędkość | 16 Speed |
| RPM | 16 Prędkość - segment 66-4540 | 16 prędkości - segment 66-4540 | |
| Pozioma prędkość wału | RPM | 45-1300 | 40-1300 |
| Silnik wrzeciona | KW | 3HP/5HP | 3.7 |
| Poziomy silnik mielenia | KW | 3 | 3 |
| Silnik pompowy | W | 40 | 40 |
| Wymiary zewnętrzne | mm | 1930*1750*2300 | 1930*1750*2300 |
| Waga netto | Kg | 1500 | 1550 |
| pompa ręczna | Draw pasek | Narzędzia i przybornik | pudełko elektryczne | Lampa robocza |
Płyta zbierająca olej
Dro
Zasilanie
Zestawy zaciskowe
System Cooltant
plastikowy osłona sprosu
Podstawa zasilania typu biegów
Wezwanie maszyny
Podnoszenie silnika
Głowa o zmiennej prędkości
Auto Pump
Głowa szczelinowa
Cała droga zjeżdżalnia i powierzchnia stołowa zostały utwardzone
Slajd na siodle jest wyłożony materiałem do noszenia TF zarówno osi X, jak i osi Y
Droga zjeżdżalnia była precyzyjna ręcznie zeskrobana, co może utrzymać wysoką precyzję i gładki ruch
Śruby osi XYZ są wytwarzane na Tajwanie przez najlepszego producenta.
Głowa mielenia jest importowana z Tajwanu
