MYGK7370
HDCNC
Ⅰ.Wprowadzenie

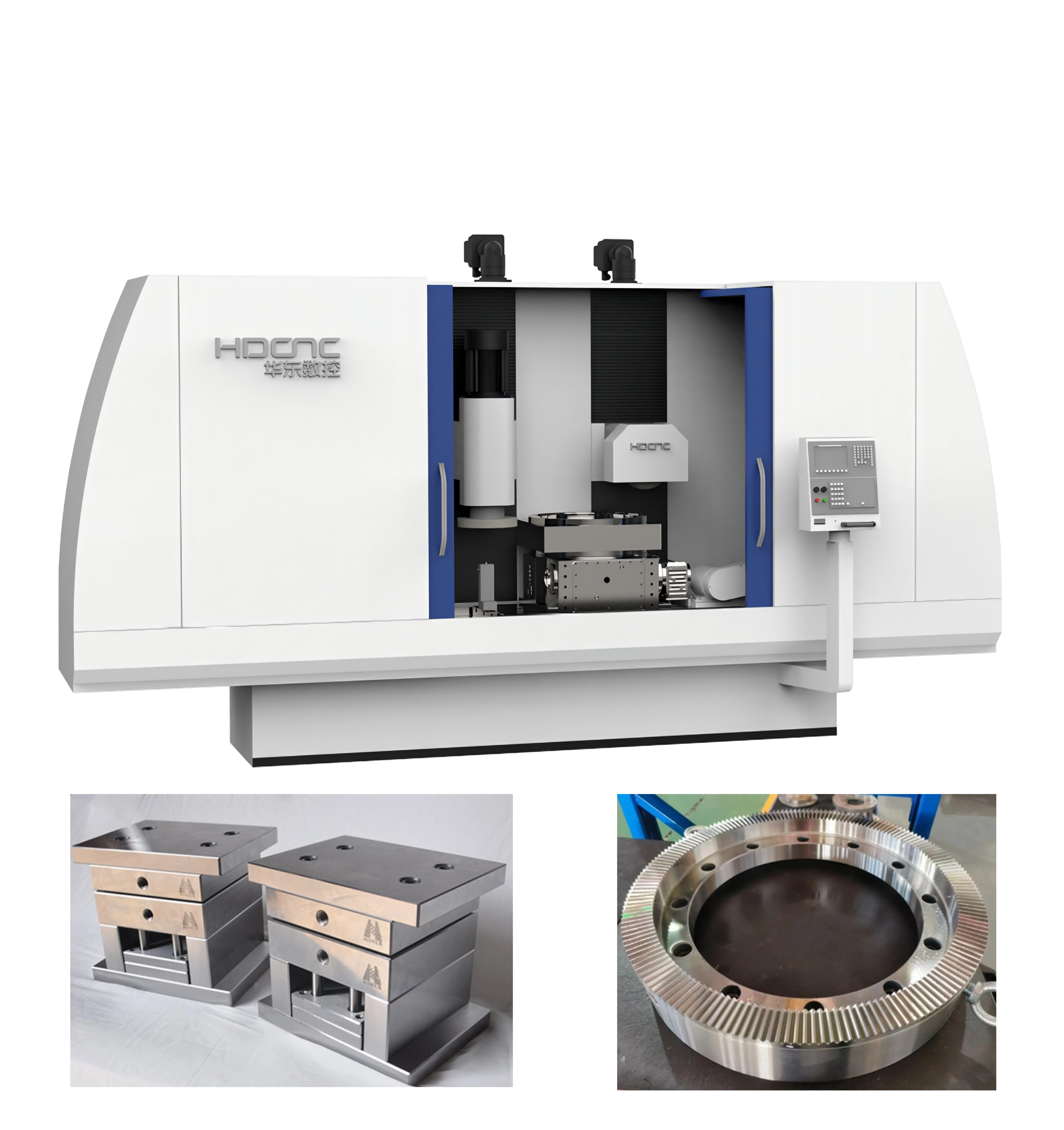

1. Ten produkt jest wieloprocesową szlifierką CNC do wielowypustów z ruchomą kolumną, w konfiguracji T z podwójnymi wrzecionami szlifierskimi i podwójnymi kolumnami.
2. Zapewnia wysoką sztywność statyczną / dynamiczną / termiczną i doskonałą wydajność dynamiczną. Umożliwia wysoką dokładność szlifowania tarcz wielowypustowych na powierzchni czołowej, wewnętrznych/zewnętrznych powierzchni cylindrycznych oraz powierzchni czołowych w jednym ustawieniu.
3. W pełni sterowany CNC, z przyjazną dla użytkownika obsługą i całkowicie zamkniętymi osłonami zabezpieczającymi, jest przeznaczony przede wszystkim dla rdzeni form, podstaw form i przemysłu narzędzi precyzyjnych.
Ⅱ.Główne dane techniczne obrabiarki
| Przedmiot | Jednostka | MYGK7370 | |
Rozmiar stołu (dł.*szer.) | mm | 800×1600 | |
Zakres szlifowania na stole roboczym (L*W) | mm | 700×700 | |
Średnica stołu obrotowego CNC | mm | Φ700 | |
Zakres szlifowania na stole obrotowym CNC (D* H) | mm | Φ700*400 | |
Maksymalna odległość od środka wrzeciona do gramofonu | mm | 600 | |
Liczba rowków T | szt | 3 | |
Szerokość rowka T | mm | 18 | |
Szybkość ruchu podłużnego ruchu roboczego | Szybkie tempo trawersa | M/min | 0,1-15 |
Elektroniczna szybkość podawania koła ręcznego | MM/Div. | 0.001 | |
Poziomy ruch głowicy szlifierskiej w osiach Z1, Z2 | Szybkie tempo trawersa | M/min | 0,03-3 |
Elektroniczna szybkość podawania koła ręcznego | MM/Div. | 0.001 | |
Pionowy ruch głowicy szlifierskiej w osiach Y1, Y2 | Szybkie tempo trawersa | M/min | 0,03-3 |
Elektroniczna szybkość podawania koła ręcznego | MM/Div. | 0.001 | |
Pozioma głowica szlifierska | Silnik wrzeciona | kW | 11/15 |
Prędkość obrotowa | RPM | 0-1500 | |
Wymiary (OD*W*ID) | mm | φ400×20-50×φ203 | |
Pionowa głowica szlifierska | Silnik wrzeciona | kW | 7.5 |
Prędkość obrotowa | RPM | 500-3500 | |
Wymiary (OD* W * ID) | mm | Φ350×40×φ127 | |
Silnik smarowania | kW | 0.06 | |
Silnik pompy chłodzącego | kW | 0.5 | |
Maksymalna pojemność obciążenia stołowego | kg | 1230 | |
Wysokość maszyny | mm | 2900 | |
Powierzchnia podłogi (dł. * szer.) | mm | 4900 × 3000 | |
Waga brutto | kg | około 10 000 | |

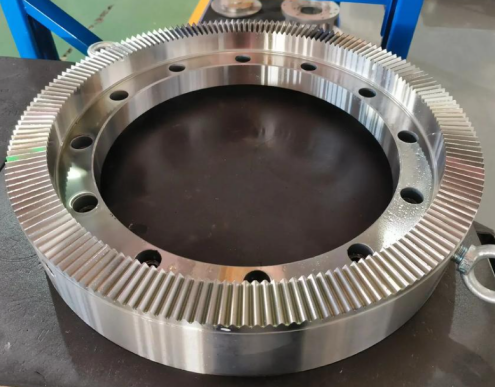

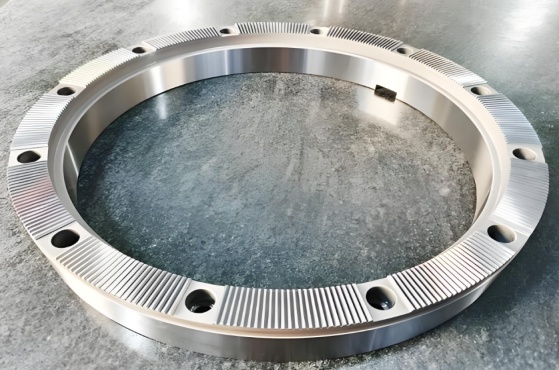

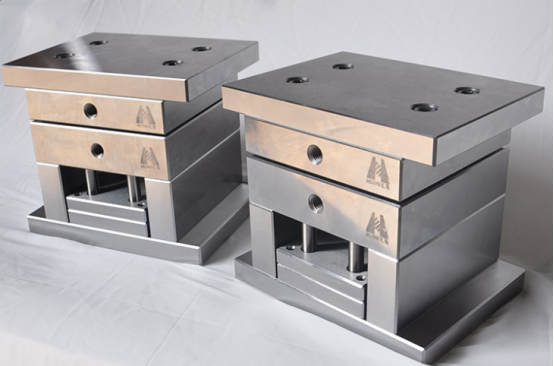

Ⅲ.Zastosowanie maszynowe
