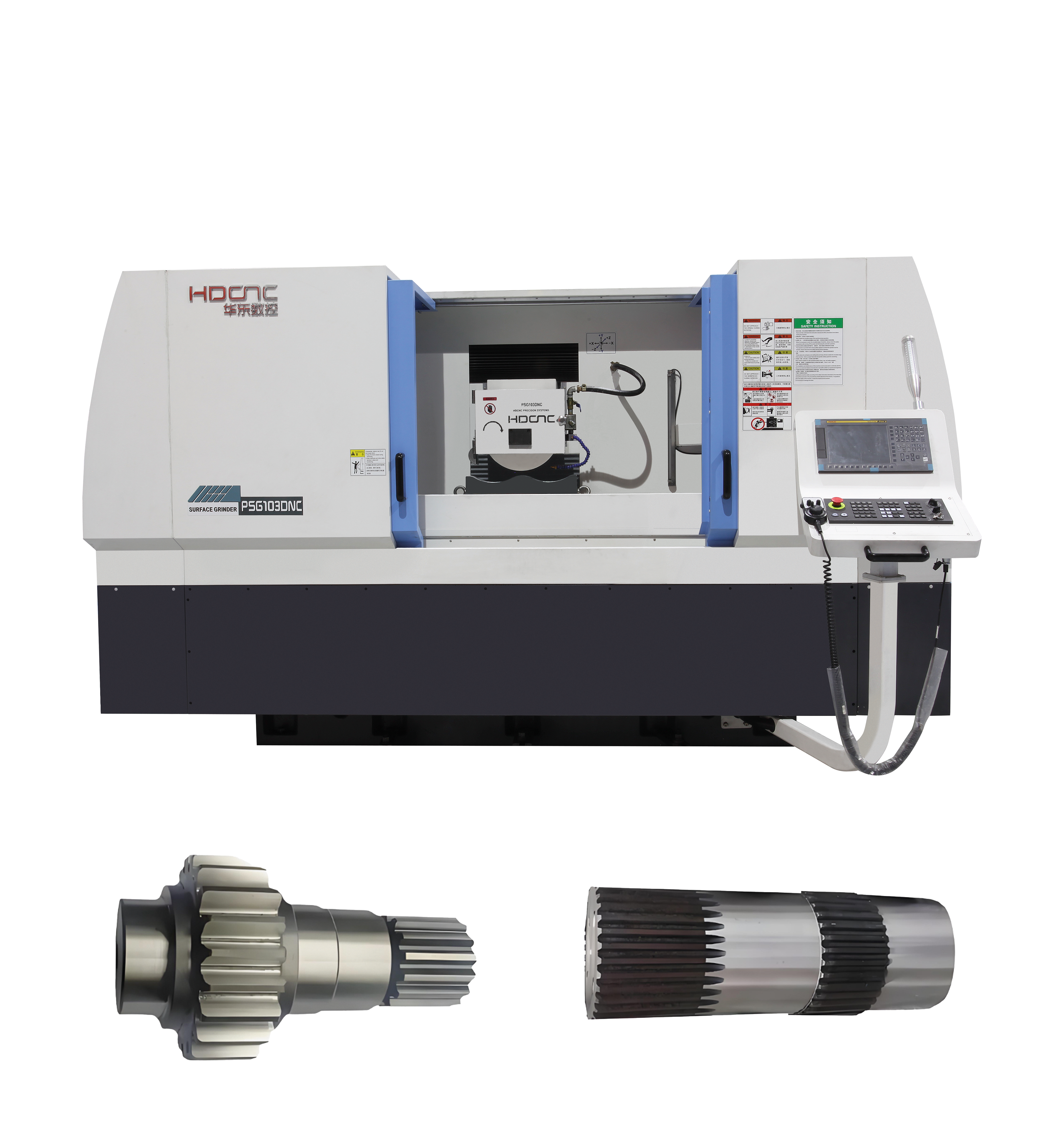

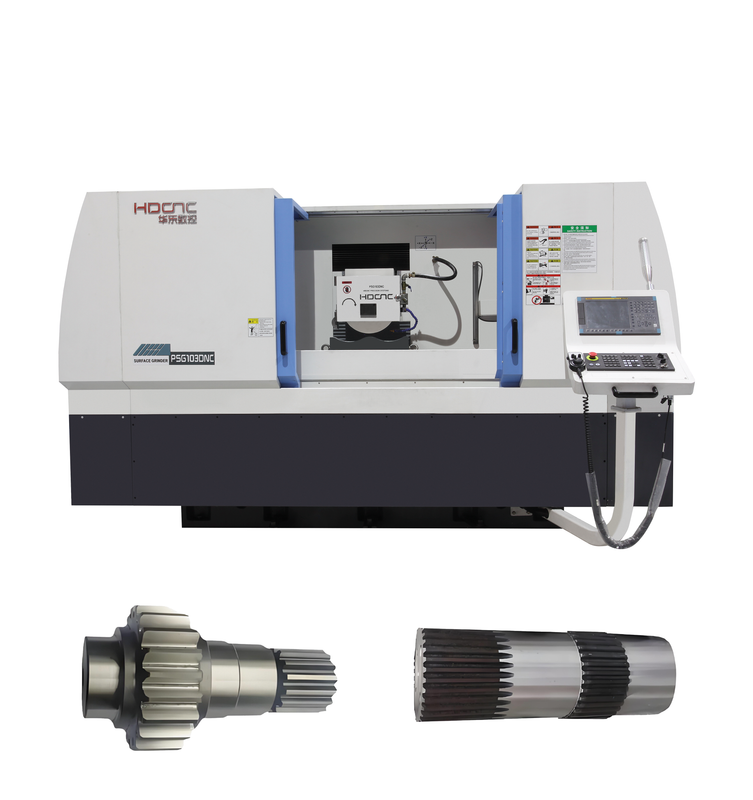

Precyzyjna szlifierka formująca CNC PSG103DNC
HDCNC
I.Przeznaczenie i cechy konstrukcyjne obrabiarki
1 、 Ten produkt jest poruszającą się z kolumną precyzyjną maszyną do szlifowania powierzchni CNC z układem typu T. Narzędzie maszynowe ma racjonalną strukturę, dostarczając wystarczającą ilość sztywności statycznej, dynamicznej i termicznej, a także stabilne wyjście. Zaawansowana technologia zapewnia, że system wykazuje doskonałą dynamiczną wydajność. Wybrany system serwomechanizmu ma wysoką precyzję, wysoką niezawodność i szybką szybkość reakcji.
2. Struktura o wysokiej sztywności: układ typu T z ruchomą kolumną, zoptymalizowany za pomocą analizy elementów skończonych, charakteryzujący się doskonałą sztywnością statyczną/dynamiczną/termiczną, szybką reakcją układu serwo i wysoką niezawodnością.
3, Obróbka wieloosiowa: Niezależny ruch trzech osi X/Y/Z; Połączenie Y/Z umożliwia obciąganie ściernic o skomplikowanych kształtach, natomiast połączenie X/Z umożliwia szlifowanie po łuku kołowym/zakrzywionej powierzchni, odpowiednie do wymagań precyzyjnej obróbki kształtowej, takiej jak szczeliny wirnika pompy łopatkowej i wały wielowypustowe.
4, komponenty rdzenia o wysokiej precyzji: wyposażone w samodzielnie opracowane, precyzyjne wrzeciono hydrodynamiczne, dokładność obrotowa ≤1 μm, równoważące ciężkie cięcie i wykończenie lustrzane; cała linia wykorzystuje wstępnie naprężone, bezluzowe prowadnice liniowe, a kolumna i stół roboczy są skonfigurowane z silnikami liniowymi + liniowymi podziałkami, co zapewnia wyjątkową dokładność posuwu.
5, Przyjazne dla użytkownika inteligentne sterowanie: system CNC Fanuc w połączeniu z graficznym interfejsem HMI dla wygodnego ustawiania parametrów i niskiego poziomu błędów; zdalne elektroniczne pokrętło + obrotowa konsola sterownicza zapewniająca ergonomiczną pracę, z niezależną szafą elektryczną wyposażoną w klimatyzację zapewniającą stabilną pracę.
6, Kompleksowa ochrona bezpieczeństwa: Wbudowany automatyczny alarm awarii i ochrona przed zatrzymaniem w przypadku niewystarczającego smarowania prowadnicy, zapewniając inteligentną i wydajną konserwację sprzętu.

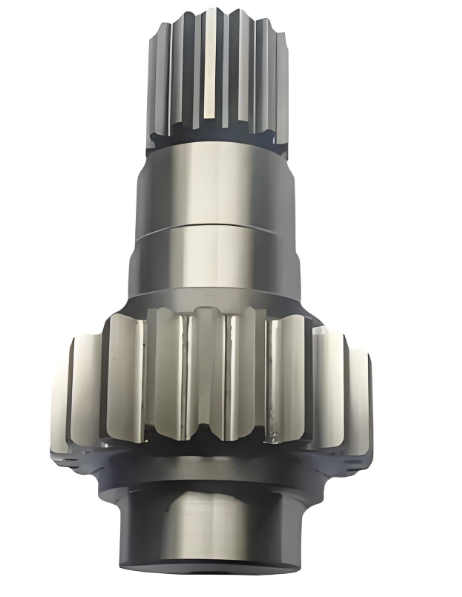

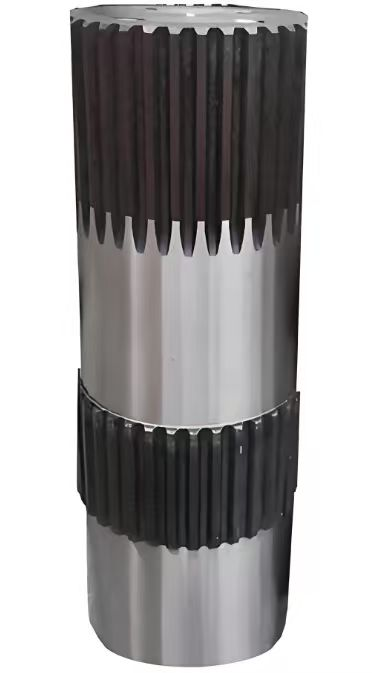

Nadaje się do precyzyjnego szlifowania wałów wielowypustowych, kół zębatych (proste zęby) i zębów końcowych (z dodatkiem czteroosiowym).
II. Główne parametry techniczne obrabiarki
Przedmiot | Jednostka | Specyfikacje | |
Powierzchnia stołu roboczego (szer. × dł.) | mm | 305 × 1020 | |
Rowki T w stole roboczym | mm × n | 14 × 3 | |
Prędkość poprzeczna stołu roboczego | M/min | 1 ～ 30 | |
Maksymalna odległość od powierzchni stołu roboczego do środka wrzeciona | mm | 580 | |
Maksymalna nośność stołu roboczego (w tym uchwyt elektromagnetyczny) | kg | 400 | |
Ruch przed i obrońca | Automatyczna ilość podawania z przodu i z tyłu | mm/t | 0,05 ～ 12 |
Ilość podawania elektronicznego koła zamachowego | MM/GRA | 0.001 | |
Wymiary ściernicy (OD×W×ID) | mm | 350 × 40 × 127 | |
Koło ręczne | Automatyczna ilość paszy | mm/t | 0,001 ～ 0,05 |
Ilość podawania elektronicznego koła zamachowego | MM/GRA | 0.001 | |
Silnik | Moc/prędkość silnika wrzeciona (VFD) | KW/N. | 7.5/100-3000 |
Maksymalny wzdłużny ciąg silnika liniowego | N | 7500 | |
Maksymalny ciąg silnika liniowego z przodu i z tyłu | N | 13500 | |
Silnik napędu pionowego | KW/nm | 2,5/20 | |
Silnik chłodzący | kW | 0.125 | |
Klin | Możliwość szlifowania średnicy wielowypustu | mm | Φ11 ~ Φ125 |
Maks. Długość mocowania przedmiotu obrabianego | mm | 500 | |
Odległość od środka | mm | 600 | |
Wysokość środka | mm | 160 | |
Masa brutto (około) | kg | 3500 | |
Odchylenie sąsiadującego tonu: | mm | 0.008 | |
Skumulowane odchylenie wysokości dźwięku: | mm | 0.02 | |
Równoległość kluczowej strony do osi: | mm | 0,015/300 | |
Równoległość między sąsiednimi kluczowymi stronami | mm | 0,015/300 | |
Zaokrąglenie małej średnicy: | mm | 0.01 | |
Chropowatość powierzchni | um | Ra0,8 | |
3. Sprawa przetwarzania
Części precyzyjne
Przemysł przekładni
Przemysł robotów
Przemysł pleśni
