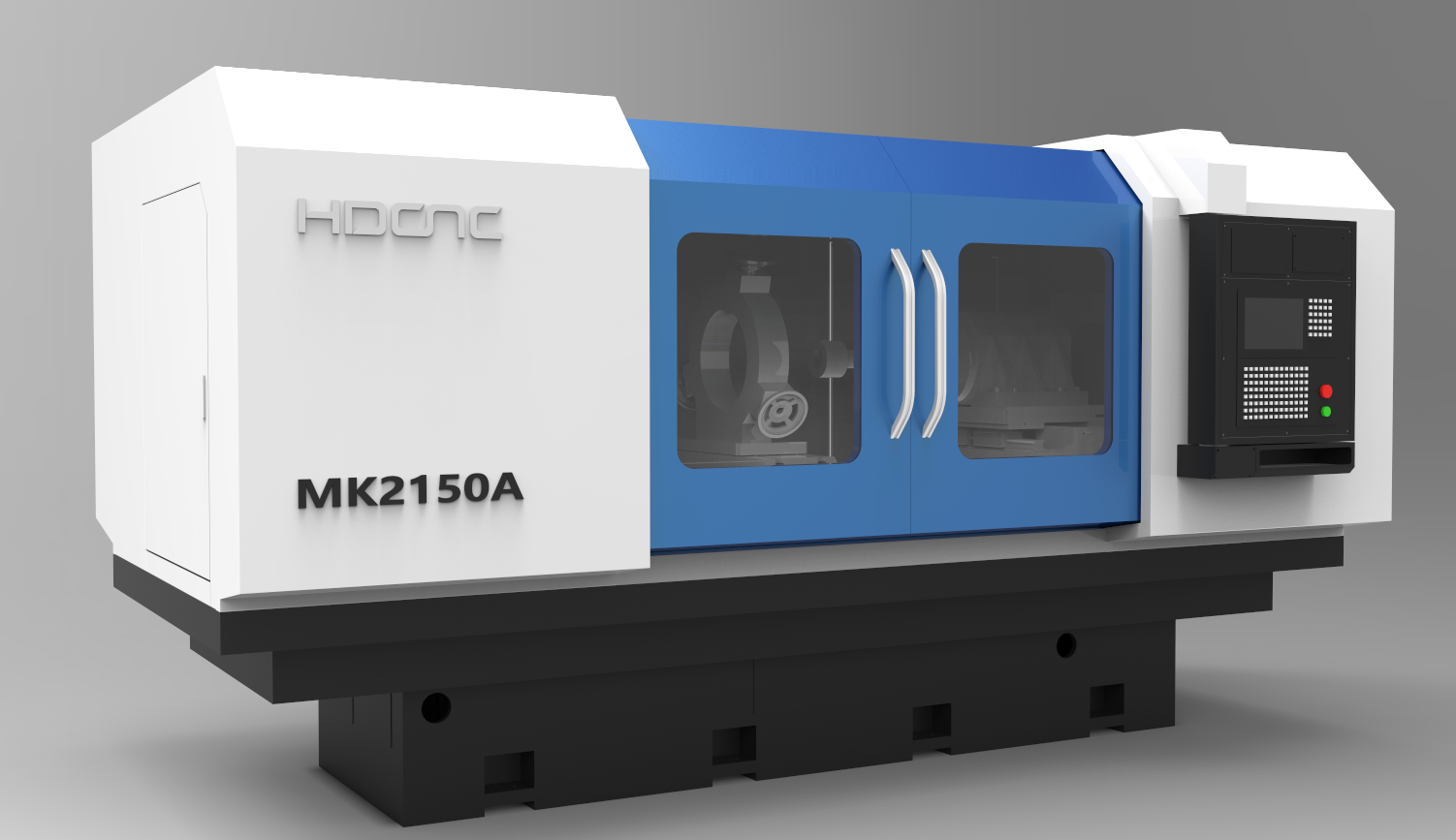

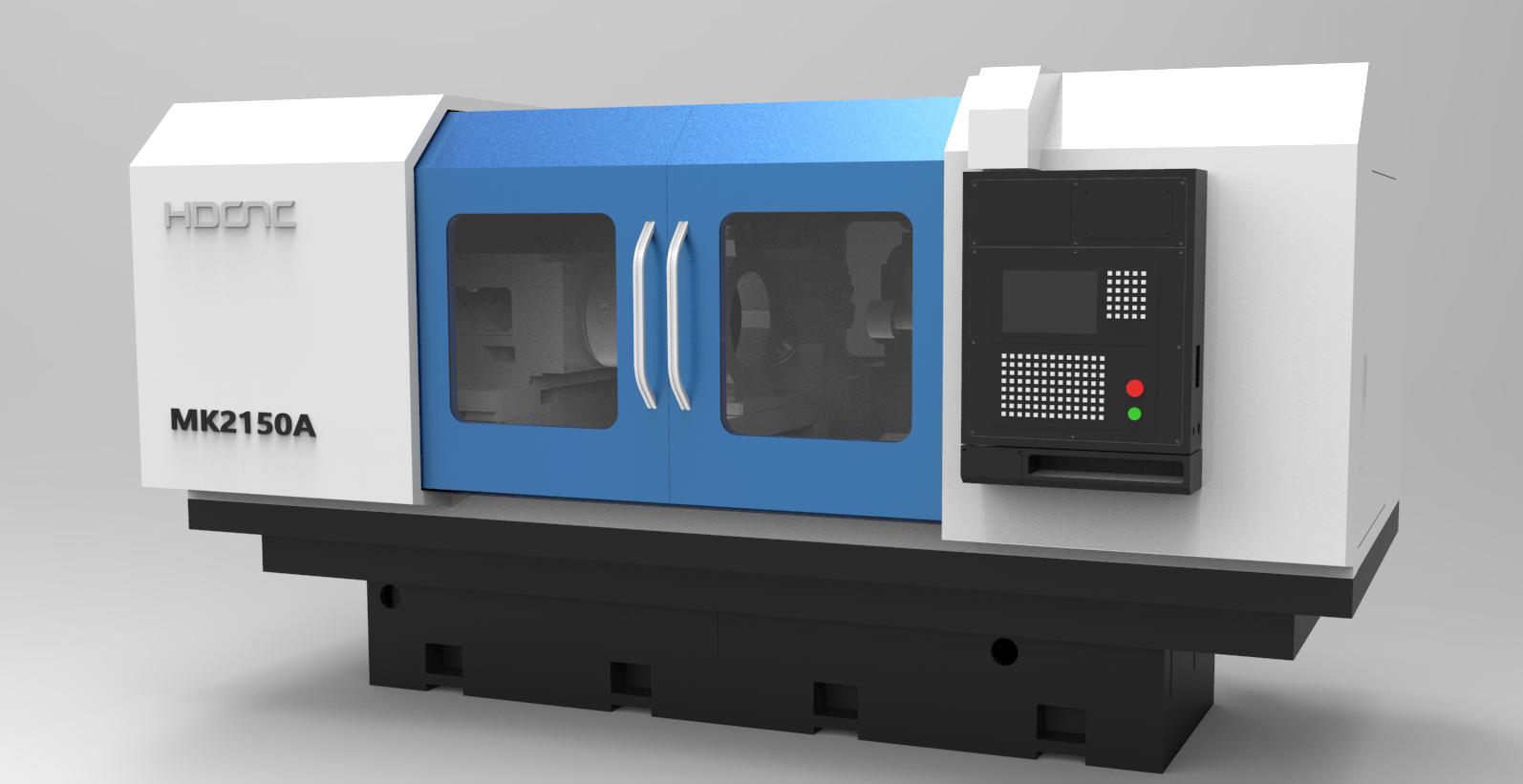

Dwuosiowa szlifierka wewnętrzna CNC serii MK21

Wprowadzenie:

Ta seria szlifierek wewnętrznych CNC to dwuosiowa szlifierka wewnętrzna CNC, składająca się głównie z łoża, stołu roboczego, płyty mostkowej, wrzeciennika, ramy szlifierskiej, układu serwonapędu, hybrydowego układu smarowania, układu chłodzenia i elementów ochronnych.

W łożu obrabiarki zastosowano nowy typ wzmocnionego, wytrzymałego łóżka, które ma dobrą nośność i sztywność. Wrzeciono przedmiotu obrabianego wykorzystuje zaawansowaną technologię łożysk hybrydowych i hydrostatycznych, charakteryzującą się wysoką precyzją i długą żywotnością. Cały cykl szlifowania obrabiarki odbywa się automatycznie, włączając automatyczne podawanie, automatyczne obciąganie ściernicy, automatyczną kompensację, automatyczną kontrolę rozmiaru itp. Nadaje się zarówno do produkcji jednostkowej, małoseryjnej, jak i wielkoseryjnej.

Cechy konstrukcyjne  :

1. Wrzeciono przedmiotu obrabianego wykorzystuje zaawansowaną technologię łożysk hydrostatycznych, charakteryzującą się wysoką precyzją, dużą sztywnością i długą żywotnością.

2. Wał ściernicy wykorzystuje wysoce precyzyjną zintegrowaną strukturę wrzeciona elektrycznego, charakteryzującą się dużą prędkością, stabilną przekładnią i wysoką jakością szlifowania.

3. Ruch w osi X (poziomy) wykorzystuje precyzyjną szynę prowadzącą liniową klasy G1 w połączeniu ze skalą siatki Heidenhaina, zapewniając płynny i niezawodny ruch z dużą dokładnością.

Zakres zastosowania:

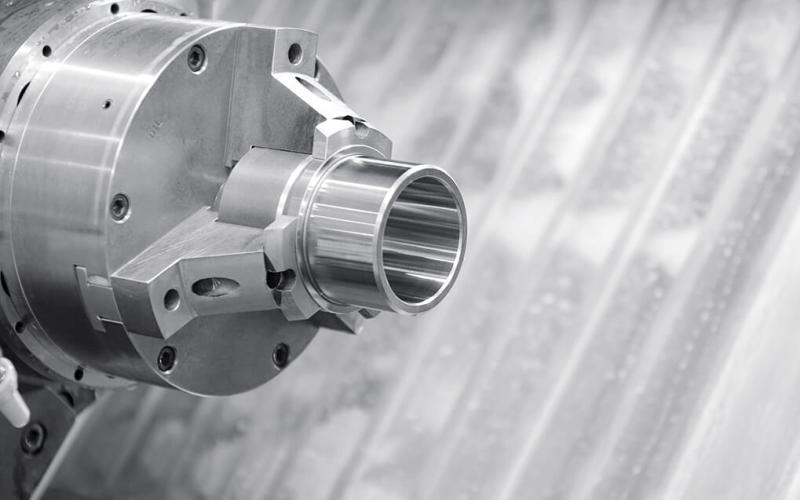

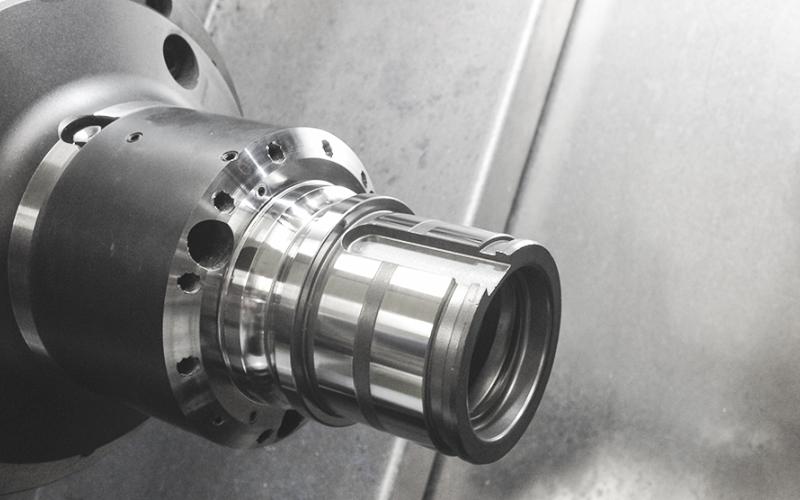

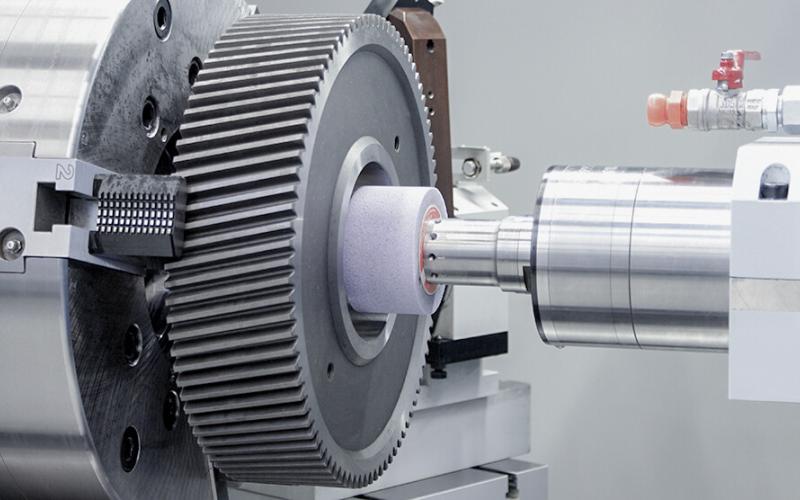

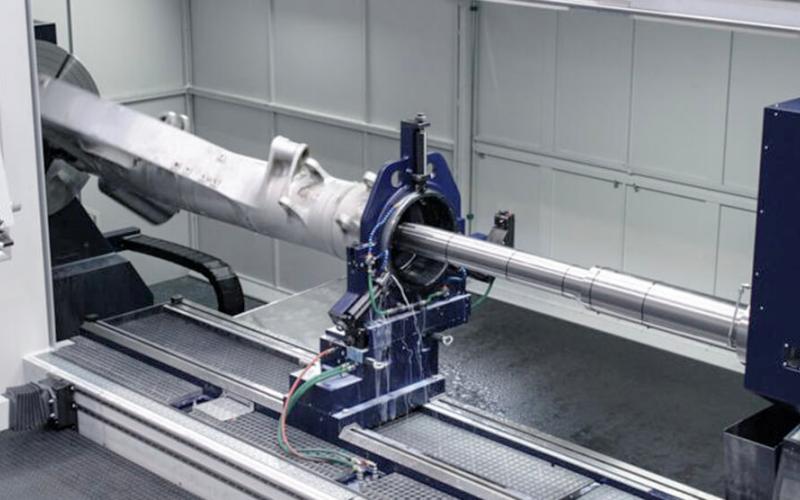

Ta obrabiarka nadaje się do szlifowania otworów wewnętrznych przedmiotu obrabianego, wklęsłych powierzchni czołowych, zewnętrznych powierzchni końcowych, wielostopniowych otworów wewnętrznych i wielostopniowych powierzchni czołowych. Jest to wszechstronna obrabiarka produkcyjna. Jest szeroko stosowany w procesach szlifowania w przemyśle lotniczym, pojazdach nowej generacji, przemyśle form, przemyśle przekładniowym i innych dziedzinach.

Parametry techniczne:
