| Ilość： | |
|---|---|
Części samochodowe
Producent maszyn
Pleśń
| System Cooltant | Stacja hydrauliczna | System smarowania | Światło robocze | Wyrównanie klinów |
| Śruba podkładowa | Kołnierz koła | Balance koła ARBOR | Narzędzia i skrzynka narzędziowa | Magnetyczny chuck |
| Standardowe koło | Kontroler PLC | Podręcznik operacyjny | Dotknięty ekran |
Urządzenie do zbierania kurzu | Filtr papieru | Separator magiczny | Stojak równowagi kół | Oś Yz Dro |

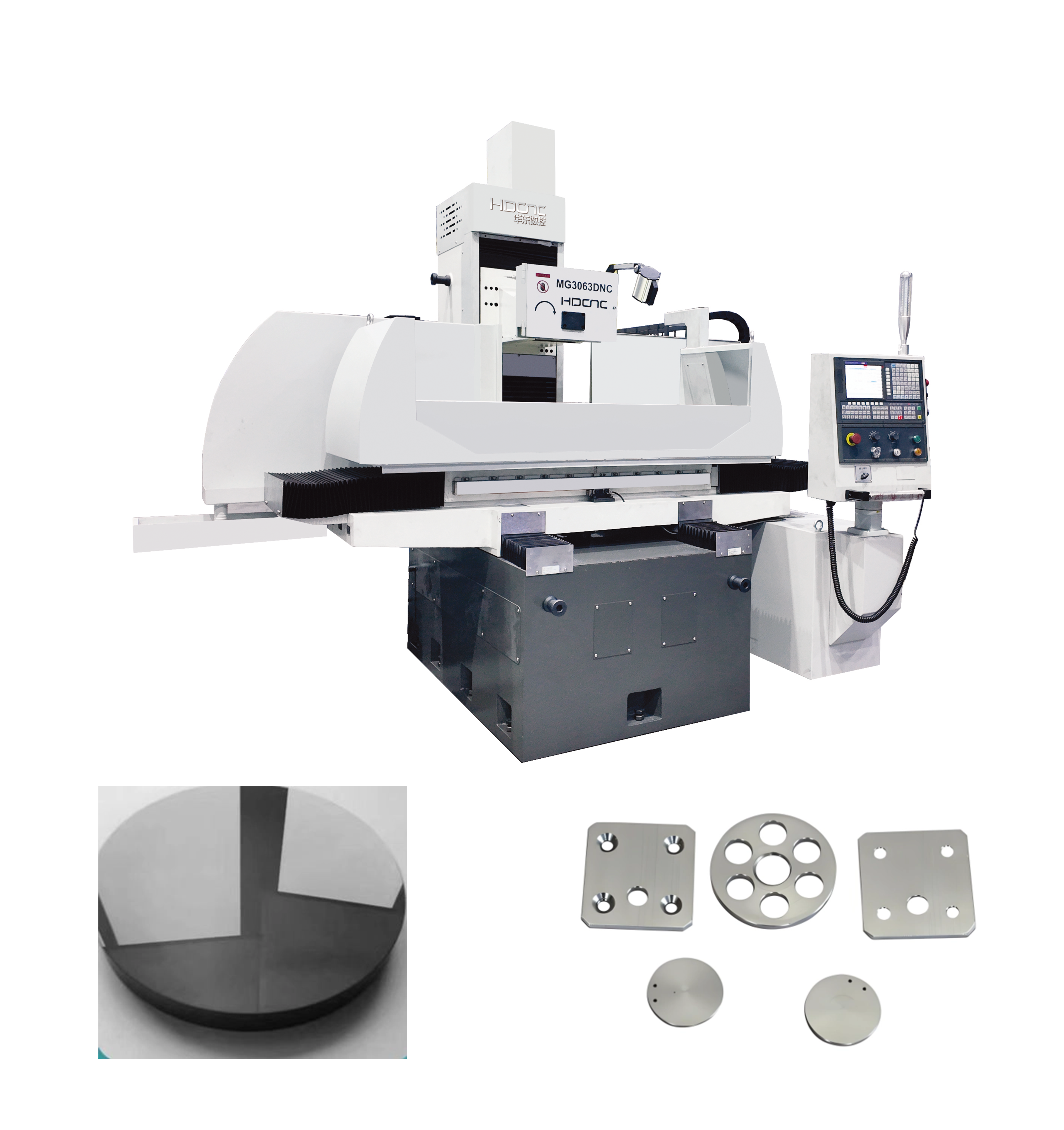

Opis | Jednostka | MG2050NC2 | MG40100NC2 |
Rozmiar tabeli (L*W) | mm | 210*480 | 406*1020 |
Max Stroke (W*L) | mm | 260*580 | 460*1130 |
T-SLOT TABLE (No.*Szerokość) | mm | 1*14 | 3*14 |
Odległość od środka wrzeciona do stołów roboczych | mm | 420 | 560 |
Max. Ładowanie stołu (w tym Magentic Chuck) | kg | 120 | 500 |
Rozmiar kół (OD*szerokość*id) | mm | 200*13* 31.75 | 400*40*127 |
Prędkość wrzeciona (stepless) | R/min | 0-3600 | 100-3000 |
Prędkość stołowa | M/min | 3-25 | 5-25 |
Pionowy zasila | mm | 0,0001/0,001/0,01 | 0,001/0,01 |
Pionowy pasze mpg (podajnik) | mm | 0.0005 | 0.001 |
Pionowy automatyczny zasilanie | MM/Stoke | 0,0005-0,05 | 0,001-0.05 |
Bezkręgowy czas szlifowania | czas | 0-10 | 0-10 |
Szybka prędkość podawania | MM/min | 500 | 500 |
Karmienia poprzeczna MPG (zasilacz impulsu) | mm | 0,0005/0,005/0,05 | 0,001/0,01 |
MPG kanału poprzecznego (pasze) | mm | 0.0005 | 0.001 |
Szybki pasze poprzeczne | MM/min | 50-1000 | 50-1000 |
Silnik wrzeciona | KW | 2.2 | 5.5 |
Silnik hydrauliczny | KW | 2.2 | 2.2 |
Cooltant Silnik | KW | 0.125 | 0.125 |
Podniesienie silnika serwomechanizmu | KW | 3 | 2.4 |
Poprzeczny silnik zasilający | KW | 8.5 | 5.4 |
Całkowita moc oceniana | KW | 6 | 10 |
Chropowatość powierzchni | μm | RA0.16 | 0.16 |
Parallesim fo obrabiana powierzchnia do płaszczyzny odniesienia | mm | 300: 0,002 | 300: 0,002 |
Waga brutto | kg | 3100 | 4500 |
Przyjmuje układ płytki krzyżowej, a główne elementy przyjmują nowy symetryczny projekt struktury, który pozwala uniknąć wpływu różnicy temperatury na dokładność i ma sztywność struktury o wysokiej wytrzymałości i dobrej wydajności tłumienia.
Precyzja maszyny może osiągnąć poziom UM (0,001 mm).
Tabela wzdłuż siodła lewej i prawej poruszającej się drogi do podwójnego V Guideway, powierzchnia szyny prowadzącej za pomocą ręcznego, precyzyjnego rozwoju skrobania, lewej i prawej poruszającej się przez niezależną stację hydrauliczną zamknęła napęd hydrauliczny, z silną sztywnością, małą deformacją termiczną, wysoką dokładność szlifowania.
Załadowane precyzyjne liniowe drogi prowadzące i precyzyjne napęd śruby kulowej są używane do dolnego i przedniego i tylnego ruchu głowicy szlifierskiej, co może wykonywać dokładne karmienie z dużą powtarzalnością.
Wrzeciono specjalnego wrzeciona szlifowania, wykorzystując technologię ciśnienia dynamicznego, strukturę rękawa w wrzeciona, silnik wrzeciona z sprężystym sprzężeniem i bezpośrednie połączenie z wrzecionem.
Dedykowany interfejs Man-Machine do szlifowania, dzięki czemu szlifowanie jest prostsze i wydajne.
